钢制撬装压力容器多层支撑框架结构

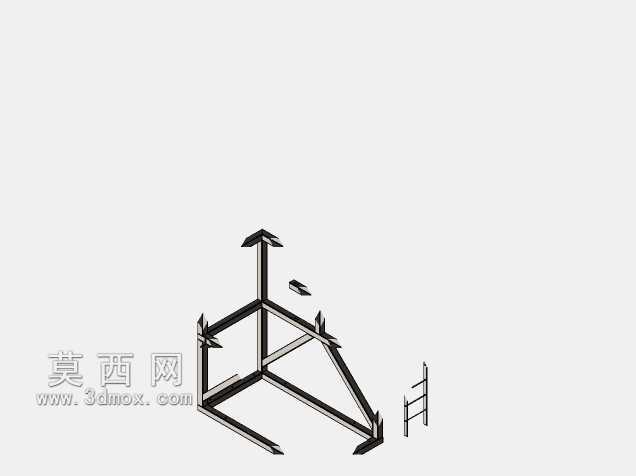

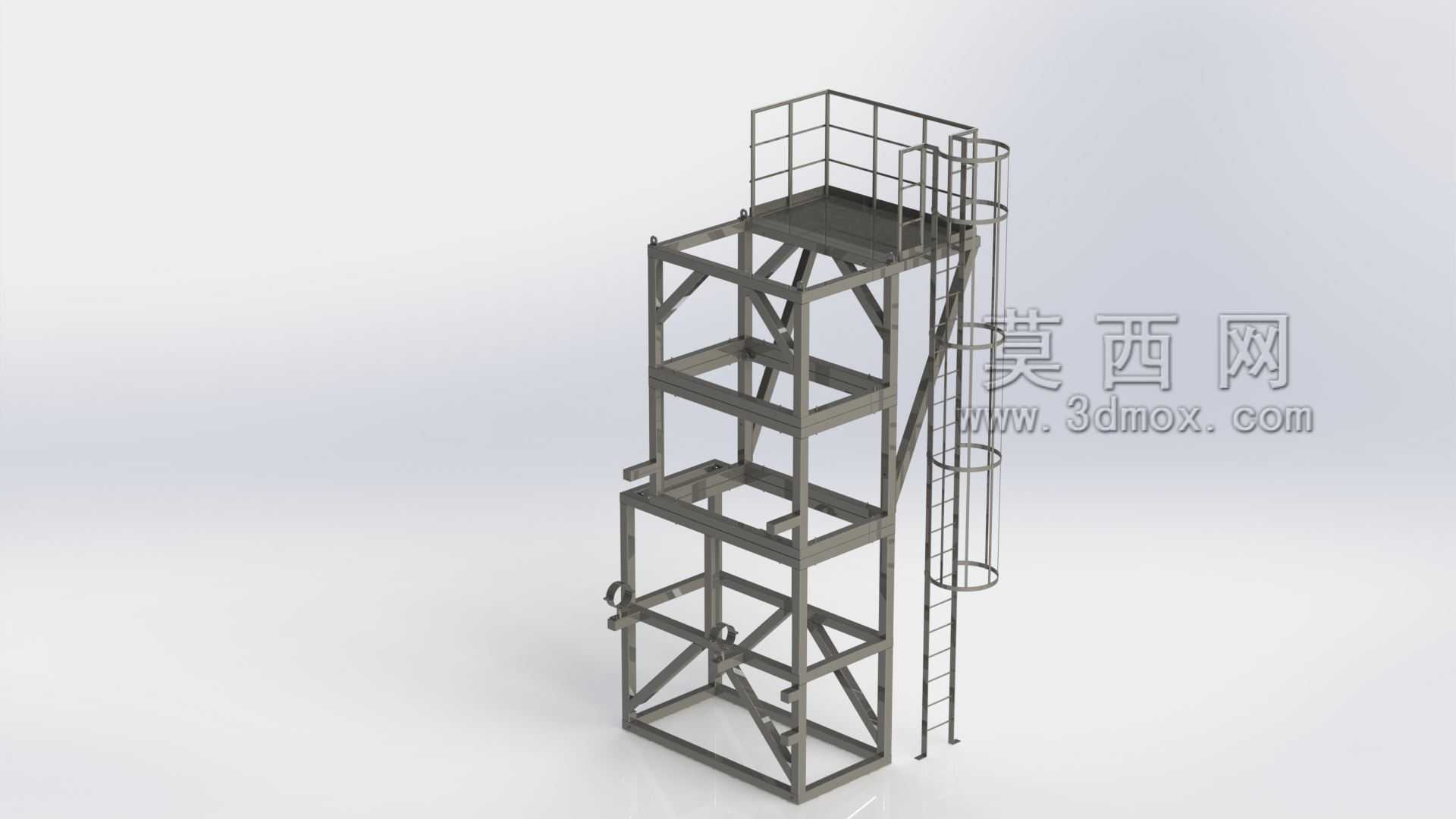

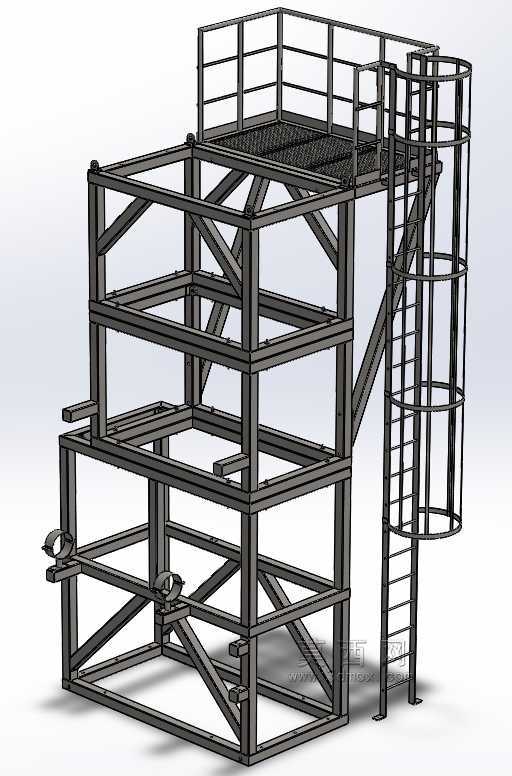

　　这套多层钢制支撑框架，核心服务于撬装式压力容器的集成搭载需求，在海洋工程船舶、陆上油气集输站点、化工模块化装置区都有广泛的应用场景，本质是把压力容器、配套管线、操作附件全部集成在统一的钢制底座框架上，实现整体吊装、快速就位，省去现场零散拼装的大量工序，尤其适配船舶上空间紧凑、安装作业窗口短的工况，能大幅缩减现场施工的周期与高空作业风险。从结构设计逻辑来看，整体采用方管型钢作为主承力构件，竖向主立柱沿矩形底座四角布置，每层设置水平横梁形成封闭的承力环，层间搭配交叉斜撑做抗侧力加固，不管是船舶航行中的横摇纵晃载荷，还是压力容器充压后的工作载荷、吊装过程的动载荷，都能通过框架的传力路径均匀分散到底座的撬装边梁上，

　　避免局部应力集中导致的结构变形。框架顶部设置了带安全护栏的操作平台，侧面配套直爬梯加护笼结构，爬梯踏步间距符合工业操作平台的安全规范，护笼的竖向杆件与横向圈筋能给攀爬人员提供可靠的防护，平台的护栏高度、横杆间距都满足高空作业的防护要求，日常巡检、阀门操作、仪表校准都可以在顶部平台完成，不需要额外搭设临时脚手架。框架的层间高度根据搭载的压力容器尺寸、管线排布空间、操作维护余量做了分层设计，最底层预留了足够的管线穿装、阀门操作空间，中间层用于固定压力容器本体的支座，顶层平台除了操作空间外，还预留了小型仪表、放空管线的安装位置。底座的撬装边梁上预留了标准的吊装孔与地脚固定孔，吊装时可以直接通过吊点起吊整个撬装单元，

　　就位后通过地脚螺栓与基础或者船舶甲板的预埋结构固定，不需要现场做额外的焊接固定，适配模块化快速施工的需求。在细节设计上，所有型钢的连接节点都采用满焊工艺，焊缝高度根据构件的受力大小做了匹配设计，主立柱与横梁的连接位置加设了加强筋板，避免节点处受载出现撕裂；爬梯与框架主体的连接采用分段固定的方式，每间隔一段高度就设置一道连接支座，避免爬梯过长出现晃动；平台面板采用花纹钢板铺设，表面的防滑纹路能避免油污、积水导致的人员滑倒风险，平台边缘设置了挡脚板，防止工具、零配件从平台坠落伤及下方人员。这套框架的安装边界需要注意，就位时要保证底座的水平度偏差在允许范围内，避免框架受附加弯矩影响承力性能，框架与周边设备、墙体的净距要满足管线连接、

　　人员通行的要求，爬梯的落脚位置要留出足够的人员站立空间，不能正对设备的尖锐棱角或者高温管线。另外框架整体做了防腐处理，适配船舶上高盐雾、高湿度的腐蚀环境，也能满足陆上化工区域的防腐蚀要求，后期维护只需要对焊缝、涂层破损位置做定期补涂即可，整体结构的冗余度设计合理，在额定载荷下的变形量控制在规范允许范围内，不会因为框架变形影响搭载压力容器的密封性能与管线连接精度。在实际应用中，这类撬装框架可以根据搭载设备的重量、尺寸做参数化调整，主立柱的型钢规格、斜撑的布置密度、层间高度都可以匹配具体的设备需求做适配，不需要重新搭建整体的设计逻辑，能大幅缩短同类撬装设备的结构设计周期，也能给现场安装、后期运维提供足够的操作便利。
