卧式承压储罐结构仿真分析模型

　　在化工储运、油气集输、食品加工、制药提纯等多个工业领域，卧式承压储罐都是核心的物料存储单元，这类设备长期承受内部介质压力、自重载荷、环境温度应力以及偶发的外部冲击，其结构可靠性直接关系到整条生产线的运行安全，一旦出现应力集中导致的开裂、变形泄漏，不仅会造成物料损失，还可能引发燃爆、介质污染等重大安全事故，因此在设计阶段通过有限元手段完成全工况的应力校核，是储罐研发流程中必不可少的环节。

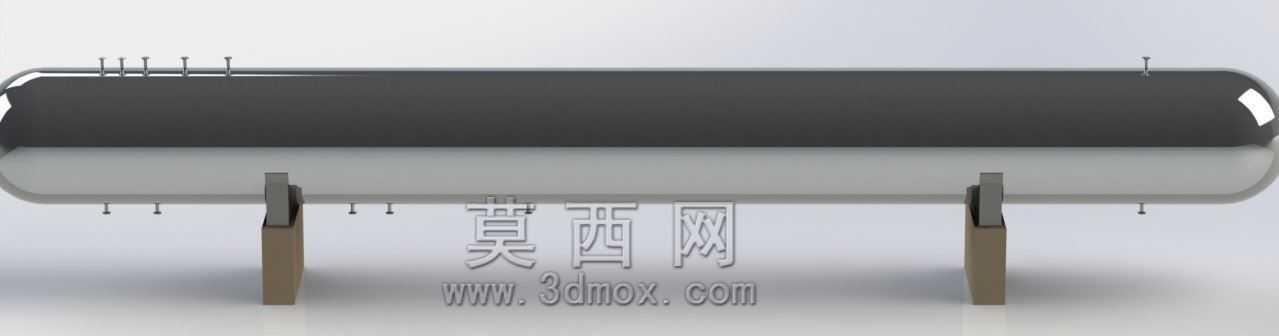

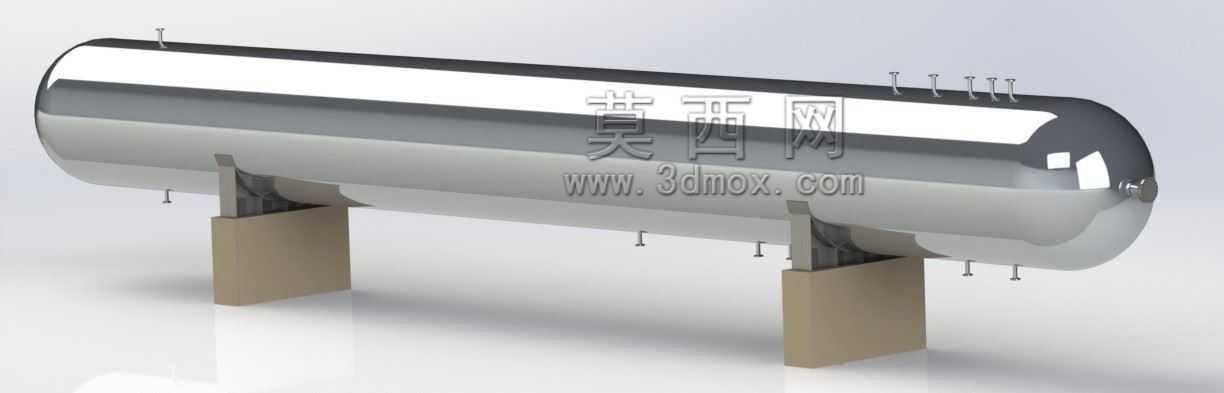

　　这个仿真模型完整还原了卧式储罐的实际结构组成，包含椭圆形封头的圆柱形筒体、对称布置的鞍式支座、筒体表面分布的接管接口、支座与筒体连接的加强结构，所有结构细节都按照实际工程的焊接装配关系搭建，没有做过度的几何简化，避免因模型简化导致的应力计算偏差。从结构设计逻辑来看，卧式储罐的鞍座位置并非随意布置，两个支座的间距需要结合筒体的长径比调整，既要避免支座间距过大导致筒体中部挠度超标，也要防止支座过于靠近封头造成封头与筒体连接区域的附加弯矩过大，模型中支座的位置设置参考了常规卧式容器的设计规范，支座包角采用行业通用的120度设计，能够在保证支撑稳定性的同时，降低支座与筒体接触区域的局部压应力。

　　筒体与封头的连接区域、接管开孔位置、支座与筒体的焊接位置，都是实际工程中容易出现应力集中的高风险区域，模型在这些区域做了针对性的网格细化处理，能够更精准地捕捉局部应力峰值，方便设计人员判断是否需要额外增加补强圈、加厚局部壁厚来优化应力分布。从安装边界来看，这类卧式储罐的两个鞍座通常会设置一个固定支座、一个滑动支座，用来补偿设备运行过程中因温度变化产生的热胀冷缩变形，避免热应力被约束后叠加到筒体结构上造成损伤，模型中也还原了这一安装约束逻辑，固定支座位置施加全位移约束，滑动支座位置仅约束竖向与横向位移，释放轴向的位移自由度，和现场实际安装的边界条件保持一致。

　　在实际应用场景中，这类储罐根据存储介质的不同，内部工作压力可以从常压到数兆帕不等，部分存储低温介质的储罐还需要考虑低温下材料性能变化带来的影响，有限元分析过程中可以根据实际工况加载内压、物料液柱静压力、自重、风载、地震载荷等不同组合，计算出各个位置的应力分布、变形量，对照材料的许用应力值判断结构是否满足强度要求，同时还能通过模态分析计算设备的固有频率，避开现场管道、泵组的激振频率，防止运行过程中出现共振问题。

　　很多新手设计人员在做储罐设计时，容易只按照公式计算筒体的理论壁厚，忽略开孔补强、支座局部应力、热变形补偿这些细节问题，最终制造出来的设备在试压阶段就出现局部变形、焊缝开裂的问题，通过完整的有限元仿真模型，可以在设计阶段就把这些潜在的风险点排查出来，减少后续试制、整改的成本。模型中筒体表面的各个接管接口位置，也参考了实际工艺管线的布置要求，预留了足够的操作空间，避免现场安装管线时出现接口碰撞、操作空间不足的问题，鞍座底部的安装底板也预留了地脚螺栓的连接孔位，和土建基础的安装尺寸能够匹配，不需要在安装阶段再做二次切割修改。

　　从结构特性来看，椭圆形封头的曲率变化平缓，和圆柱形筒体连接后受力状态均匀，相比平盖封头能够承受更高的内部压力，同时材料利用率更高，是中低压卧式储罐最常用的封头形式，模型中封头的长短轴比例采用标准的2:1设计，符合压力容器的通用设计标准，不需要额外做特殊的应力校核。支座位置的加强板结构，能够分散支座传递的支撑反力，避免筒体局部因为压应力过大出现失稳变形，尤其是对于壁厚较薄的大容积储罐，加强结构的设计直接决定了设备吊装、运行过程中的结构稳定性。
