立式细长型工业工艺塔设备结构设计

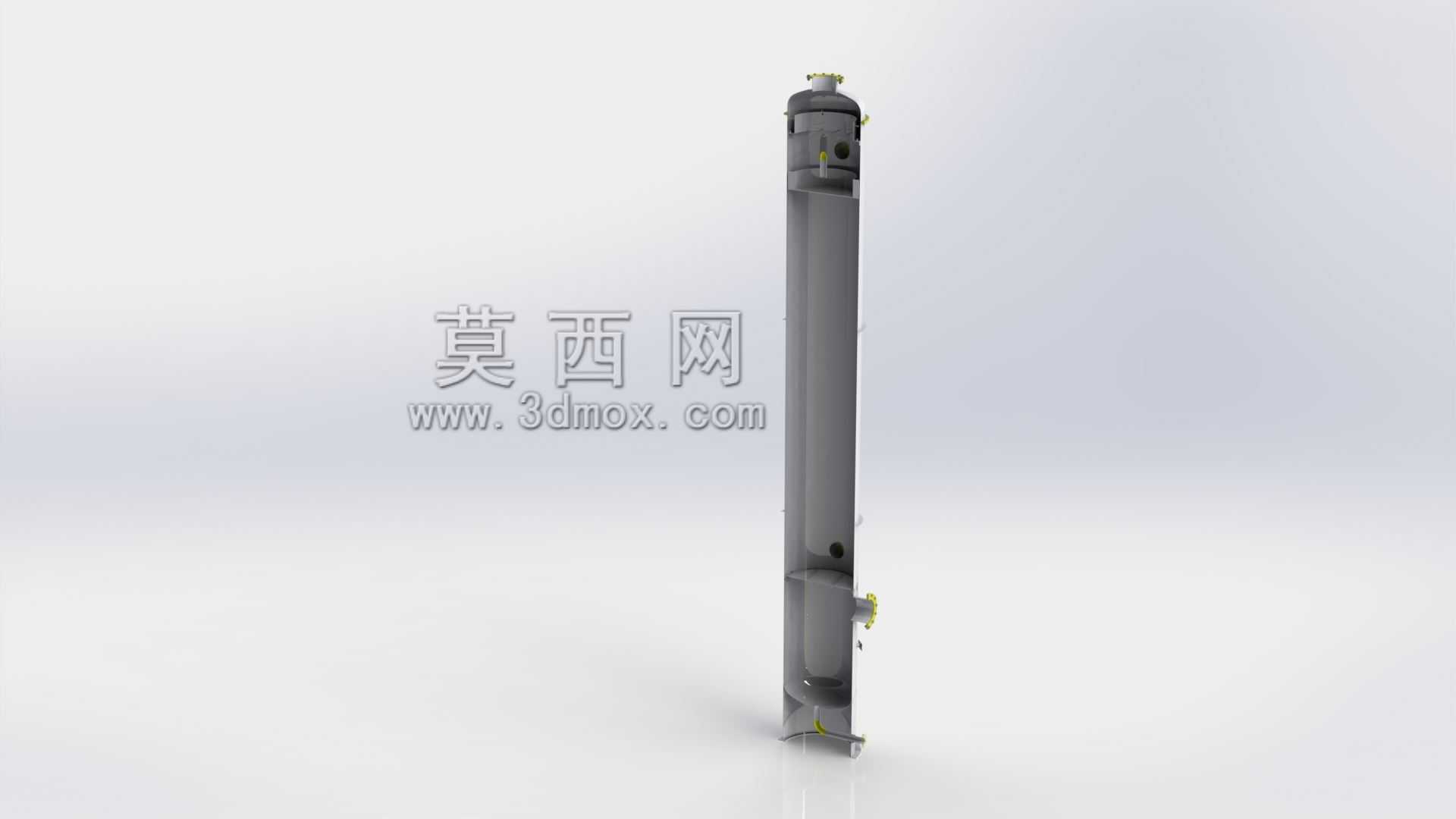

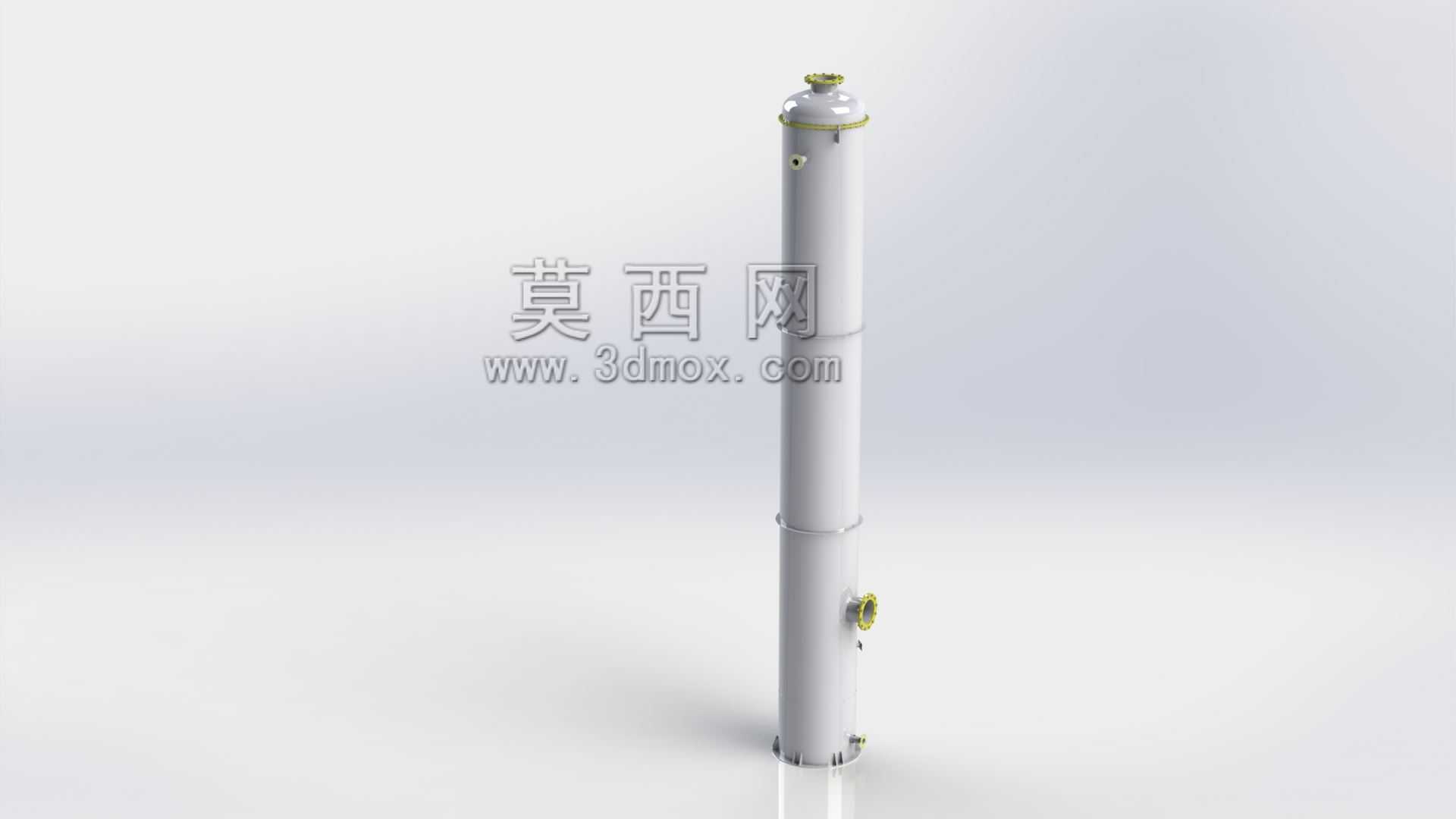

　　这类立式细长塔体设备，在精细化工、溶剂回收、气体净化、中小型水处理工段的应用占比不低，很多现场受占地限制，会优先选用这种小直径高长径比的立式结构，相比卧式容器能大幅缩减平面占地，适配老厂区改造、撬装集成装置的紧凑布局需求。从结构设计逻辑来看，该塔体采用等径直筒段作为主体承压结构，上下端配置标准椭圆形封头，这类封头的应力分布均匀，成型工艺成熟，在中低压承压工况下的材料利用率远高于平盖结构，能在满足承压强度要求的前提下控制整体壁厚，降低设备自重。筒身中部设置的环形加强结构，是针对高长径比立式设备的风载、地震载荷做的补强设计，当塔体安装高度超过一定阈值，无加强的等径直筒在横向载荷作用下容易出现筒壁失稳，

　　环形加强圈可以有效提升筒段的截面惯性矩，降低薄壁筒体的失稳风险，同时也可作为塔体分段制造时的组对定位基准，方便现场分段吊装拼接。设备的接口布局完全贴合工艺管线的排布逻辑，顶部的小口径接口用于气相介质导出或者安全阀、压力表等仪表件安装，侧部分层设置的接口分别对应进料、侧线采出、测温测压元件的安装位，底部的接口用于液相介质排出或者排污，所有接口的伸出长度都预留了法兰安装、螺栓紧固的操作空间，不会出现管线安装时扳手空间不足的问题。从安装边界来看，该塔体采用裙式支座结构，底部的裙座与下封头采用全焊透结构连接，裙座上预留了地脚螺栓安装孔，安装时需要匹配基础预埋的地脚螺栓位置，基础平面的水平度公差需要控制在千分之一以内，

　　避免塔体安装后出现垂直度偏差过大，导致运行时介质分布不均、局部载荷集中的问题。塔体的直筒段外径统一，外围没有突出的大型附件，在做撬装集成时可以紧贴框架立柱布置，相邻设备的安装净距控制在300mm以上即可满足日常巡检、阀门操作的空间需求。设计这类塔器时，首先要根据工艺计算确定的塔径、塔高来匹配筒壁厚度，中低压工况下常用的碳素钢或者低合金钢板材，壁厚需要同时满足内压强度计算、外压失稳校核、轴向载荷校核三个维度的要求，不能只单一参考内压计算结果。接口的方位排布需要提前对接工艺、管道、仪表多个专业的提资，避免出现接口与管线走向冲突、仪表安装后观测视角不佳的问题，侧部接口的高度位置要对应塔内件的安装层级，比如进料口要正对塔内分布器的上方位置，

　　保证进料介质能均匀分布到塔截面上。塔体外表面的附件布局也做了简化处理，没有设置冗余的外凸结构，一方面减少了现场保温施工的难度，保温层可以沿着直筒段连续包覆，不需要做过多的异形裁切；另一方面也降低了风载作用下的设备迎风面积，减少横向载荷对支座和基础的作用力。在实际生产场景中，这类小型工艺塔常作为精馏工段的提纯塔、尾气处理的吸收塔、或者纯水制备的脱气塔使用，处理量不大但对分离精度有一定要求的工况下，这种结构的设备造价低、安装快，后期维护也更方便，塔内件可以根据工艺需求选择填料或者塔盘结构，筒壁上预留的人孔或者手孔位置可以满足内件安装、定期检修的需求。建模过程中对所有焊接结构的坡口、焊缝余高都做了简化处理，保留了设备的核心结构特征，没有添加冗余的细节，方便设计人员在此基础上做管线配管、框架布局的校核，也可以直接导入到厂区布局模型中做整体干涉检查，提前发现安装阶段可能出现的空间冲突问题。
