农用蓝叶切碎加工设备结构设计

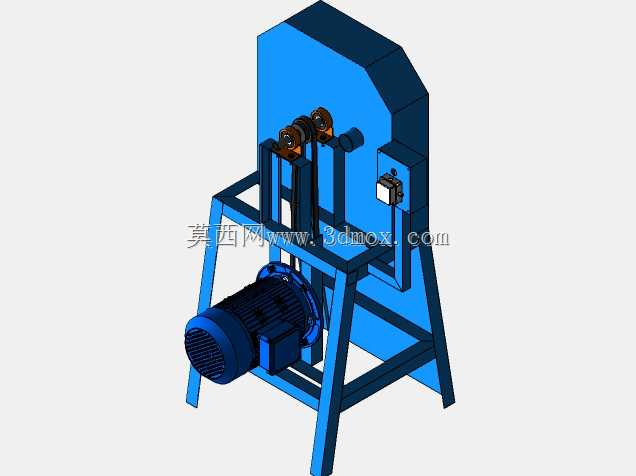

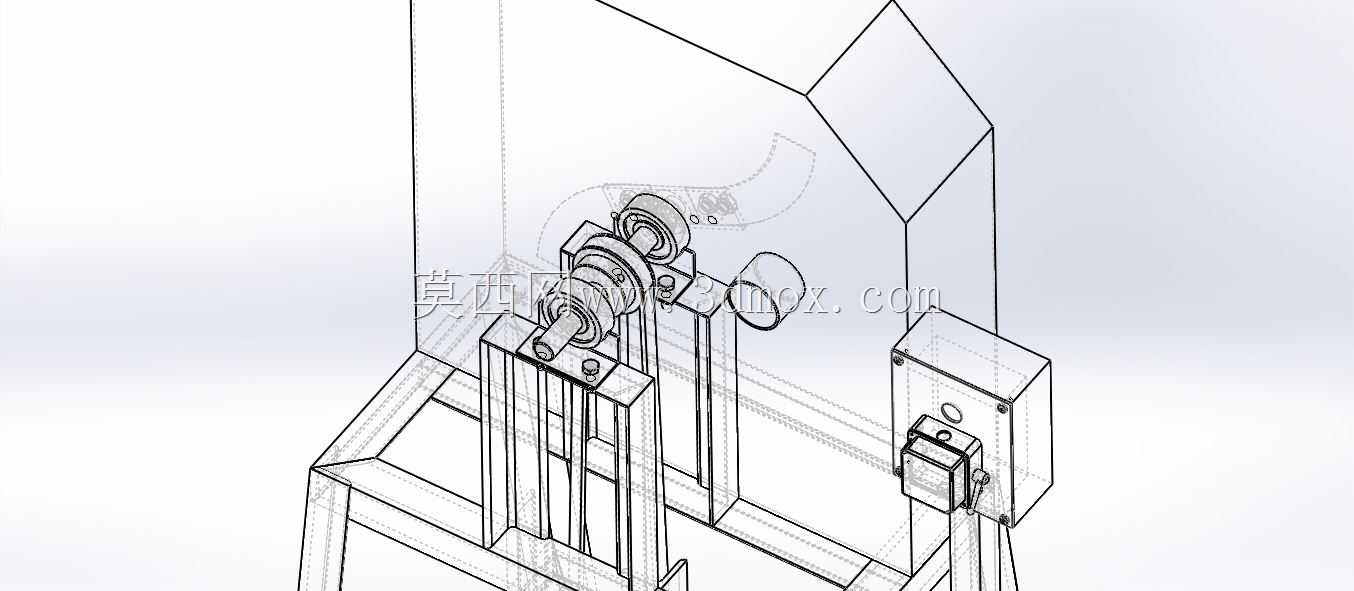

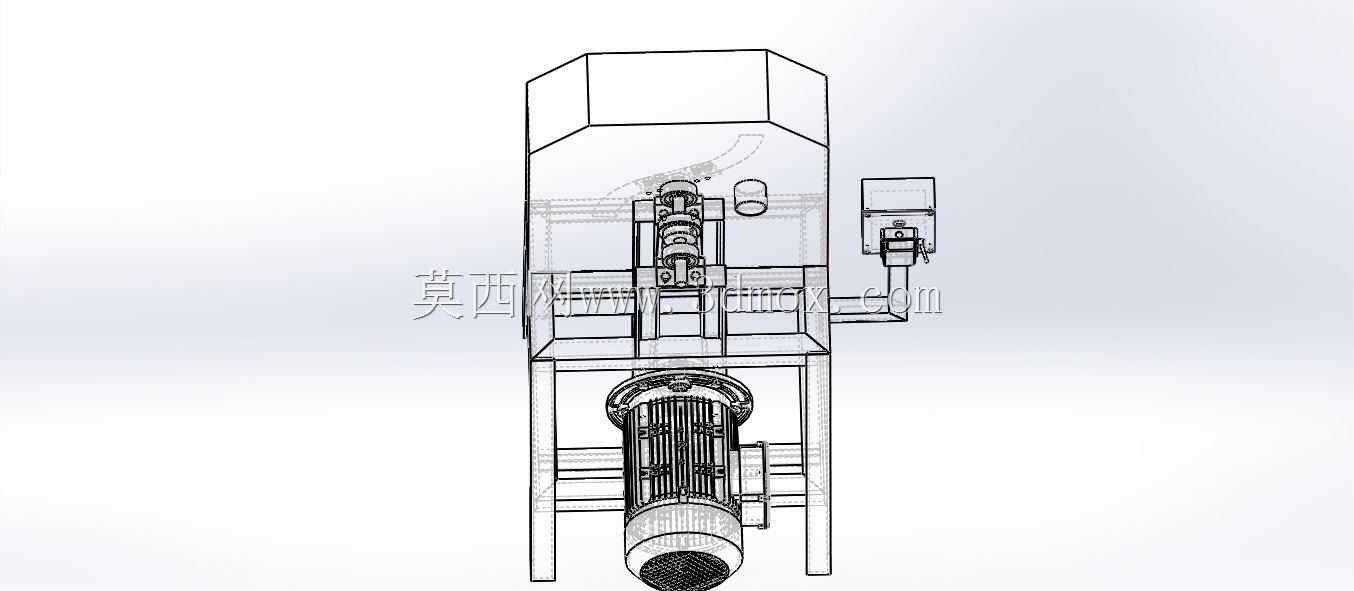

这款蓝叶切碎设备主要面向农林经济作物初加工场景，适用于蓝叶等草本、灌木类鲜料或半干料的切碎作业，可在中小型农产品加工坊、种植合作社的原料预处理环节使用，能够将采收后的整株蓝叶切割为符合后续加工要求的细碎段，为蓝叶有效成分提取、饲料化加工、有机肥堆制等后续工序提供合格的原料粒度，替代传统人工铡切的低效作业模式，大幅降低原料预处理环节的人力投入。设备采用立式机架承载布局，整体结构紧凑，底部通过方管焊接形成稳定的四脚支撑框架，驱动电机直接安装在机架下部的安装位上，通过带传动结构将动力传递至上部的切碎工作腔，这种下置电机的布局能够有效降低设备整体重心，提升设备运行过程中的稳定性，同时缩短传动带的布置长度，减少动力传递过程中的损耗。上部的切碎工作腔采用半封闭罩壳结构，既能够避免切碎过程中物料飞溅，也能对内部的传动辊、刀组形成防护，防止作业过程中人员误触运动部件引发安全风险，罩壳侧面设置有电气控制盒，集成了设备的启停控制元件，操作人员可在设备侧方便捷完成操作。设备的进料端设置有导向压料辊组，能够将送入的蓝叶原料匀速压送至切碎刀组位置，避免原料堆积卡滞，保证切碎过程的进料连续性，刀组采用回转式切割结构，配合定刀形成剪切作用，能够将韧性较强的蓝叶茎秆均匀切断，切碎后的物料可从工作腔下部的出料口直接排出，可配套收集容器或输送装置完成连续出料。从安装边界来看，设备整体占地尺寸适配小型加工车间的摆放需求，不需要额外浇筑复杂的设备基础，放置在硬化平整的地面上即可完成安装固定，机架支脚可根据地面平整度微调支撑高度，保证设备运行时的水平状态；设备的进料口高度符合人工站立喂料的操作习惯，不需要额外搭建操作平台，出料口预留高度可适配常规的收集料桶摆放，整体布局充分考虑了小型加工场景的使用便利性，兼顾了作业效率、操作安全与安装维护的便捷性，日常维护时仅需定期检查传动带张紧度、刀组磨损情况即可，维护操作简单，对使用人员的技术要求较低。
