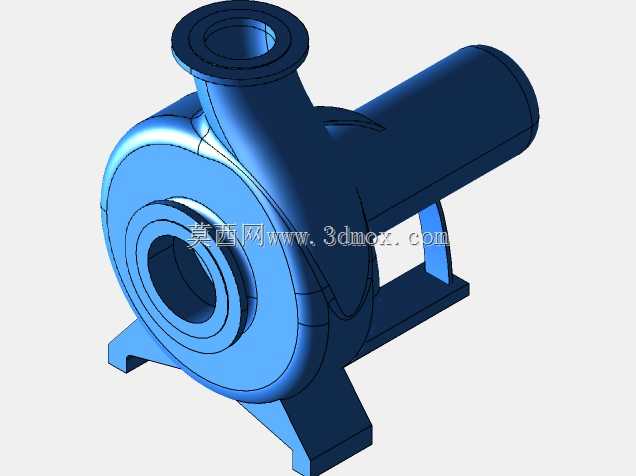

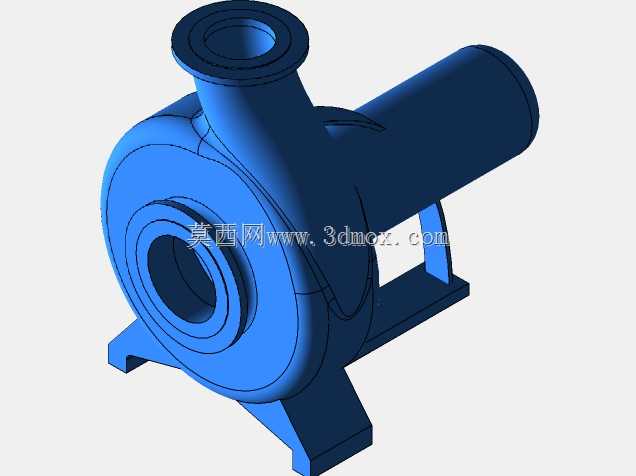

KSB150-50型离心泵工业结构设计

这款KSB150-50型离心泵的三维结构设计，主要面向工业流体输送场景，可广泛应用于液压系统循环、工业给排水、生产工艺流体输送、冷却介质循环等多个工业作业环节，能够稳定输送液压油、清水、低粘度工业介质等流体，在冶金、化工、通用机械配套、厂区动力配套等场景中承担流体增压与输送的核心作用。从实际用途来看，该泵作为液压系统与流体管路的核心动力部件，能够为管路内的流体提供稳定的扬程与流量，保障整个流体回路的压力稳定与介质循环效率，适配中等流量、中等扬程的输送需求，可匹配多数中小型工业生产的流体输送工况。在功能特性设计上，该泵采用单级悬臂式离心泵结构，泵体流道采用顺滑的蜗壳式设计，能够有效降低流体在泵腔内的湍流损耗，提升水力效率；进出口采用法兰式连接结构，能够保障管路连接的密封性与结构强度，避免高压输送下的介质渗漏问题；泵体底部设置一体化铸造的支撑脚结构，能够直接通过螺栓固定在安装基座上，大幅降低设备运行过程中的振动传递，提升运行稳定性。设计思路上，该结构优先兼顾了运行可靠性与装配便捷性，泵腔与轴承支撑段采用同轴度一体化设计，保障叶轮运转时的动平衡精度，减少长期运转下的轴封磨损；侧置的出口与轴向的入口布局，能够适配多数工业现场的管路走向，减少管路弯折带来的流阻损失；整体外壳采用流线型包覆设计，既能够提升泵体的结构强度，也能减少外部积尘，方便日常运维清洁。在外形尺寸与安装边界上，该泵的轴向长度、进出口中心高度、支撑脚安装孔距均按照150-50型号的常规工业配套标准设计，入口法兰通径、出口法兰通径匹配对应公称直径的工业管路，安装时预留的侧边检修空间、轴向电机对接空间均符合常规工业泵的安装规范，能够直接替换同参数的老旧泵体，无需对现有管路与安装基座进行大规模改造，大幅降低现场配套改造成本。泵体的支撑脚采用宽间距布局，能够承载泵体与配套电机的整体重量，运行时的重心落在支撑结构的中心区域，即使在满负荷运转状态下也能保持结构稳定，避免出现偏移、共振等问题。
