简易皮带传动单螺杆挤出设备结构

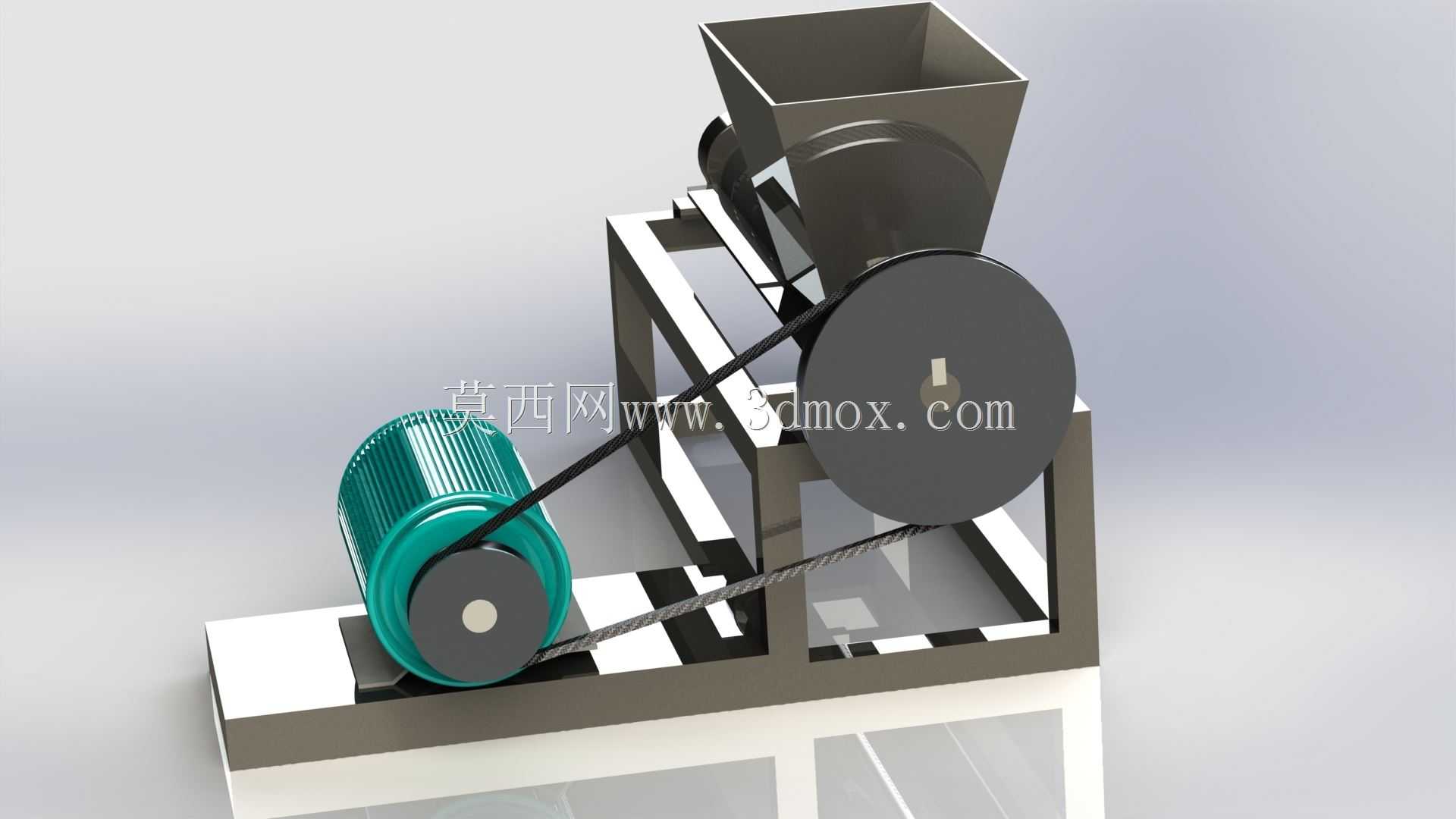

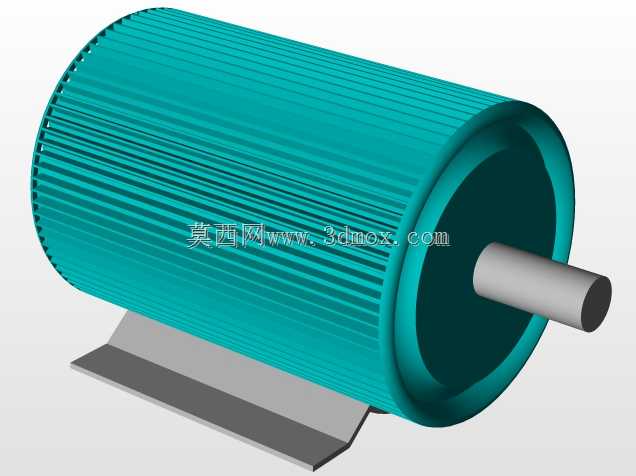

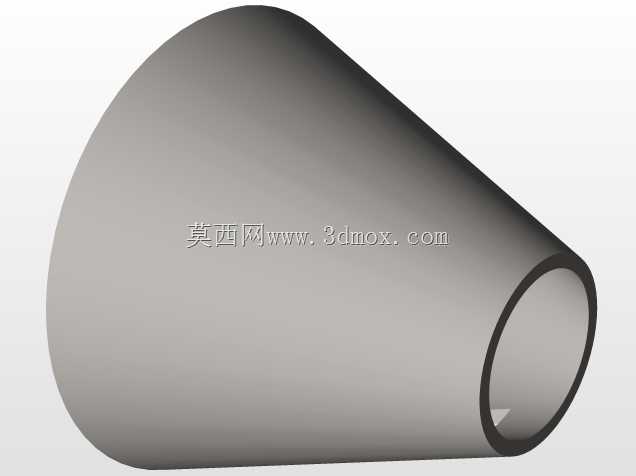

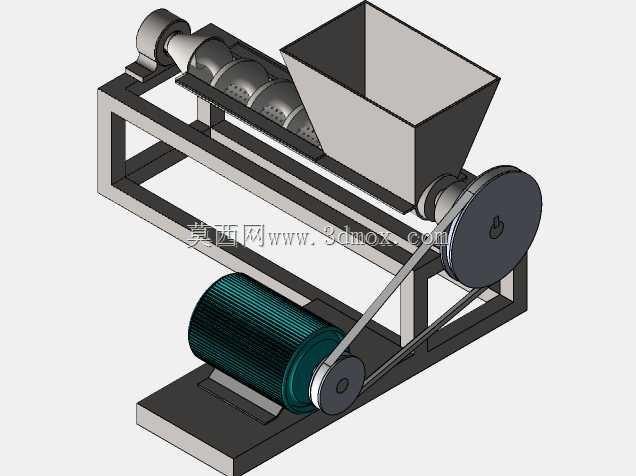

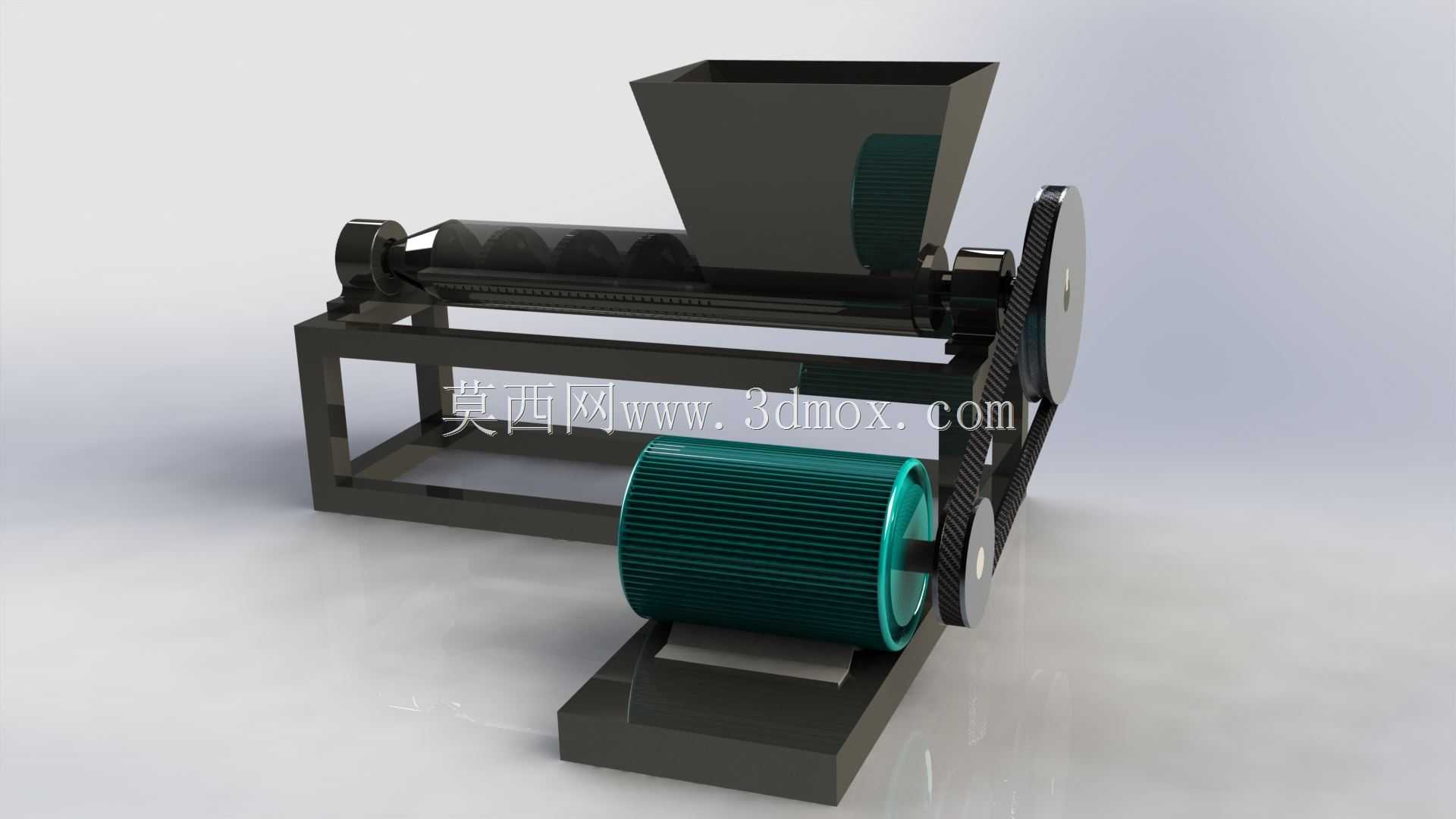

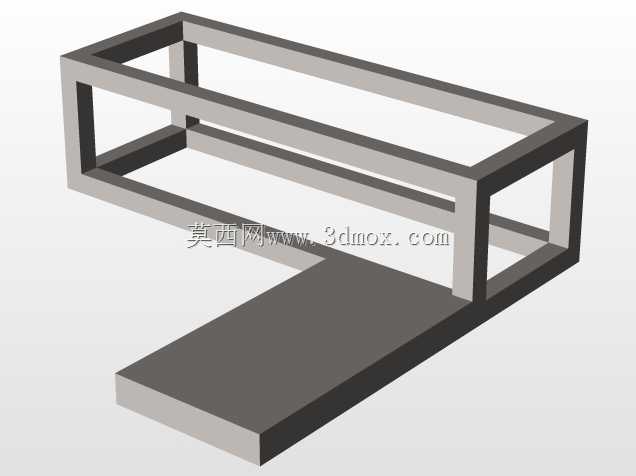

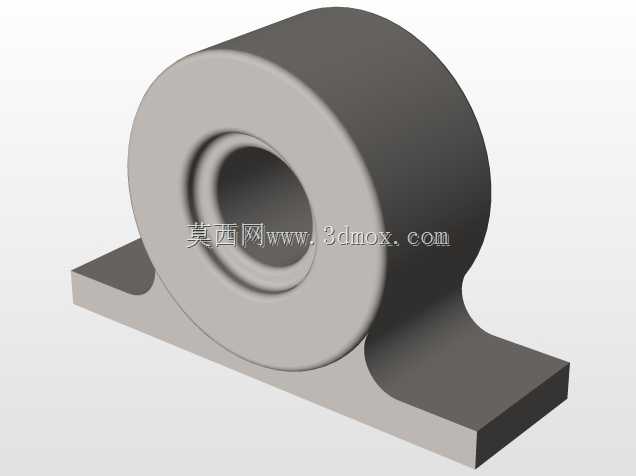

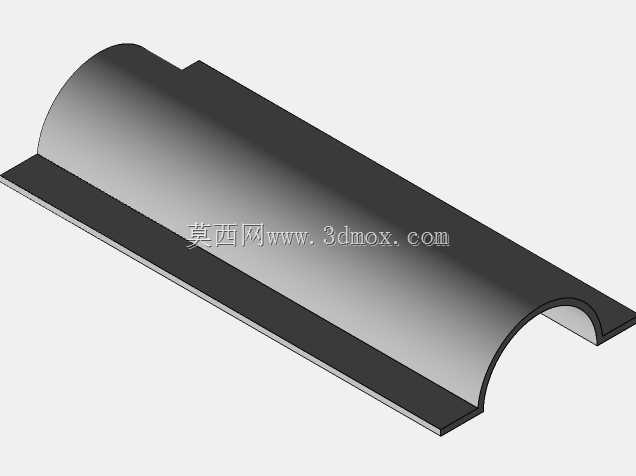

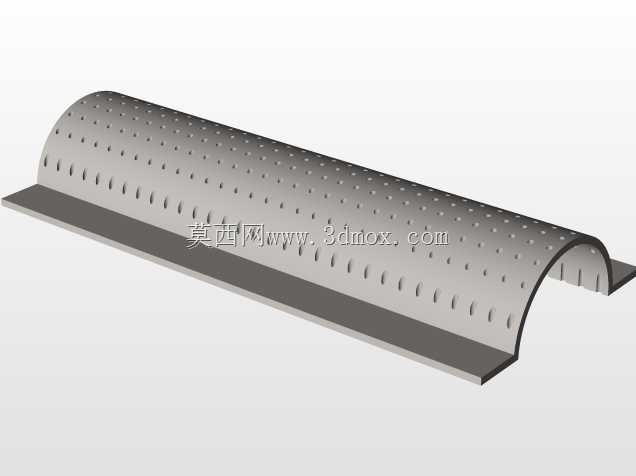

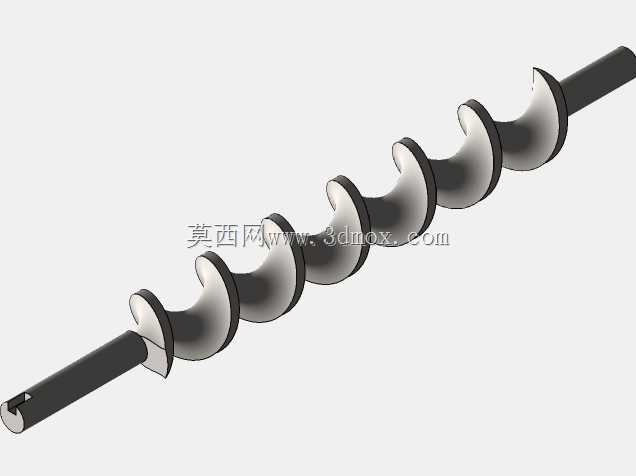

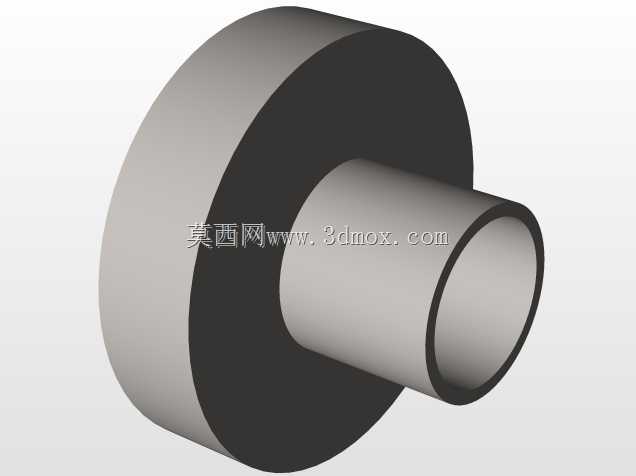

这款简易挤出设备主要面向小批量物料塑化、混炼挤出的小型加工场景，可适配实验室配方试制、小型作坊式再生塑料颗粒加工、低产能热熔胶条挤出等对设备占地要求小、投入成本低的应用场景，能够完成从粒料/粉料进料到连续挤出成型段的基础输送挤压工序，满足小规格产能下的基础挤出作业需求。设备整体采用开式方管焊接机架作为承载主体，机架底部预留平整安装面，可直接通过膨胀螺栓固定在水泥地面或者钢制工作台面上，整体安装边界紧凑，不需要额外搭建大型设备基础，适配狭小车间或者实验室内的空间布置需求。动力端采用卧式安装的驱动电机，通过三角带传动将动力传递至挤出螺杆主轴，带轮外侧设置全包式安全防护结构，避免作业过程中衣物、工具卷入传动部件引发安全隐患；大直径从动带轮兼具飞轮储能作用，能够在进料量出现小幅波动时维持主轴转速稳定，减少挤出压力的瞬时波动，保障出料的连续性。进料段采用上宽下窄的方锥形料斗，料斗内壁做光滑过渡处理，能够引导物料依靠自重顺畅落入螺杆进料段，避免粉料或者粒料在料斗内出现架桥、堵料的问题，料斗与机筒进料口采用法兰式连接，可快速拆卸清理残留物料。挤出段采用单螺杆直连布局，螺杆轴线与电机输出轴平行布置，传动路径短，动力传递损耗小，机筒外侧预留了加热组件的安装位置，可根据加工物料的熔融温度需求加装加热圈，适配不同材质的挤出加工要求。设备整体结构做了简化设计，没有冗余的辅助功能部件，日常维护仅需定期检查三角带张紧度、加注传动部位润滑脂即可，操作门槛低，不需要操作人员具备复杂的设备调试经验，能够快速上手完成基础挤出作业。机架的型材连接处采用满焊工艺，整体刚性充足，可承受螺杆挤压物料时产生的轴向反推力，长时间运行不会出现机架变形、主轴偏移的问题，保障挤出作业的稳定性。
