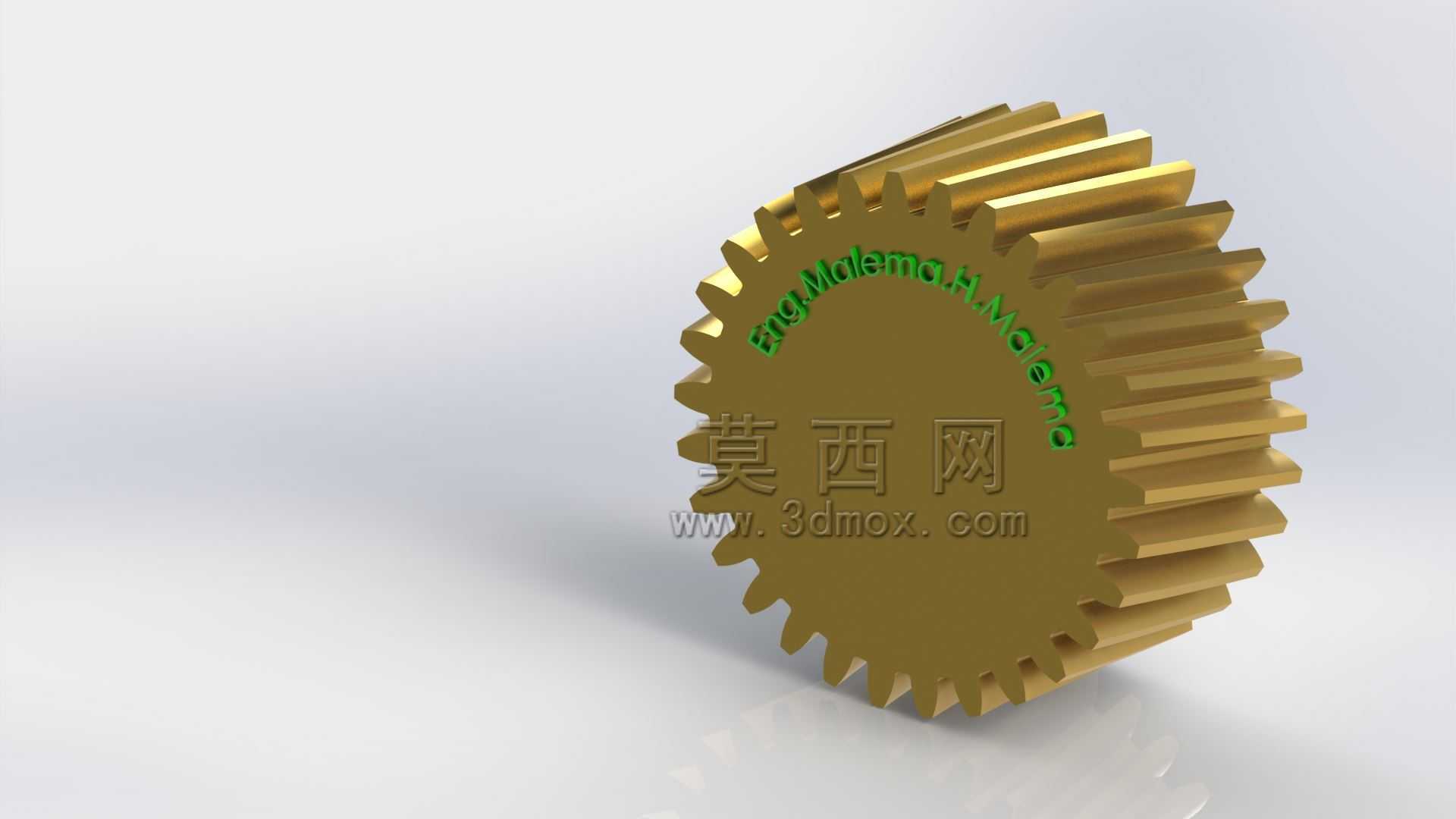

高精度渐开线斜齿圆柱传动齿轮结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮的应用覆盖了从常规输送设备到精密传动主轴的多个工况区间，和直齿圆柱齿轮相比，斜齿轮的轮齿啮合过程是渐进式的，齿面接触线沿齿宽方向呈斜线分布，轮齿进入啮合与退出啮合的过程不会出现整齿突然冲击的情况，这一特性让它在中高速重载传动场景下的运行平稳性远优于同参数直齿轮，同时啮合过程中同时参与接触的轮齿对数更多，单齿承受的载荷被有效分散，整体承载能力也有明显提升。

　　从实际设计逻辑来看，这款斜齿轮采用标准渐开线齿形作为基准齿廓，齿向设置了固定螺旋角，螺旋角的取值需要匹配实际安装的中心距与传动比要求，设计过程中需要重点校核齿面接触强度与齿根弯曲强度，避免长期交变载荷下出现齿面点蚀或者轮齿折断的失效问题。齿宽的取值需要兼顾承载能力与轴向力平衡，过窄的齿宽会降低单齿啮合的接触面积，提升单位面积接触应力，加快齿面磨损；过宽的齿宽则会放大加工与安装过程中的形位公差影响，容易出现轮齿偏载，导致齿面一端出现异常磨损，反而缩短零件使用寿命。

　　在安装边界层面，这类斜齿轮多采用平键连接与传动轴实现周向固定，轮毂内孔的公差带需要匹配对应传动轴的配合公差，通常根据传动载荷的冲击特性选择过渡配合或者小过盈配合，轮毂端面需要设置可靠的轴向定位结构，抵消斜齿轮传动过程中产生的轴向分力，避免齿轮工作过程中出现轴向窜动，影响啮合精度。齿轮的齿顶圆、齿根圆尺寸需要严格匹配配对齿轮的安装中心距，保证啮合侧隙处于合理区间，侧隙过小会导致轮齿啮合卡滞，传动过程中出现卡涩甚至齿面胶合，侧隙过大则会导致传动回程误差增大，在正反转切换频繁的工况下会出现明显的传动冲击与定位偏差。

　　在实际应用场景中，这类斜齿轮常被用于减速器的中间传动级、机床主轴箱的传动组、输送设备的动力传递单元，以及各类需要平稳换向、变速的机械结构中。在闭式传动的润滑工况下，斜齿轮的齿面会随着啮合运动带入润滑油膜，进一步降低齿面磨损与传动噪音，适合连续长时间运行的工业传动场景。设计建模过程中，齿形的生成需要严格遵循渐开线生成原理，螺旋线的导程需要与设定的螺旋角、分度圆直径精准匹配，保证齿面曲面的连续性，避免出现齿形畸变导致的啮合干涉；轮齿与轮毂的过渡位置设置了合理的圆角，降低应力集中系数，提升轮齿根部的抗疲劳强度，适配长期交变载荷下的使用需求。

　　针对不同的工况需求，这类斜齿轮的材料选择也会有对应调整，常规中等载荷工况下多采用调质处理的中碳结构钢，齿面硬度适中，加工难度低，成本可控；重载或者高速工况下则会采用齿面淬火处理的合金钢，提升齿面硬度与耐磨性，延长零件的维护周期。建模过程中需要重点关注齿向公差、齿形公差的标注逻辑，为后续的加工、检测环节提供明确的精度依据，保证加工完成的零件能够实现预期的传动平稳性与承载能力，避免出现装配后啮合异响、传动效率不达标的问题。
