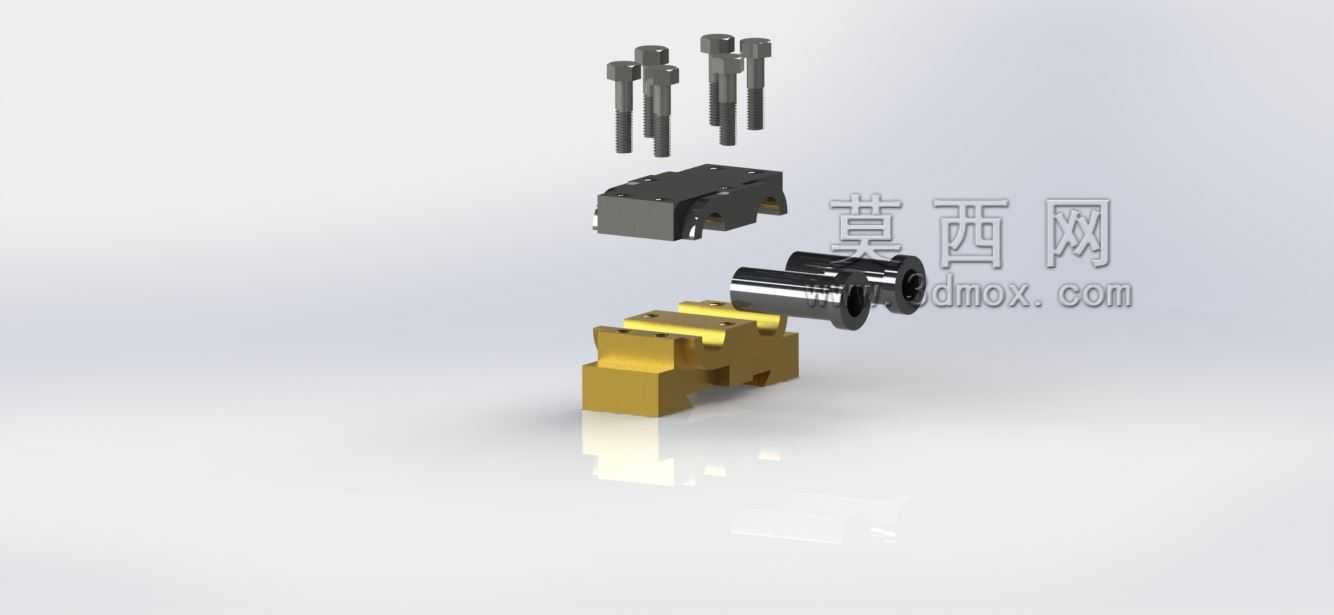

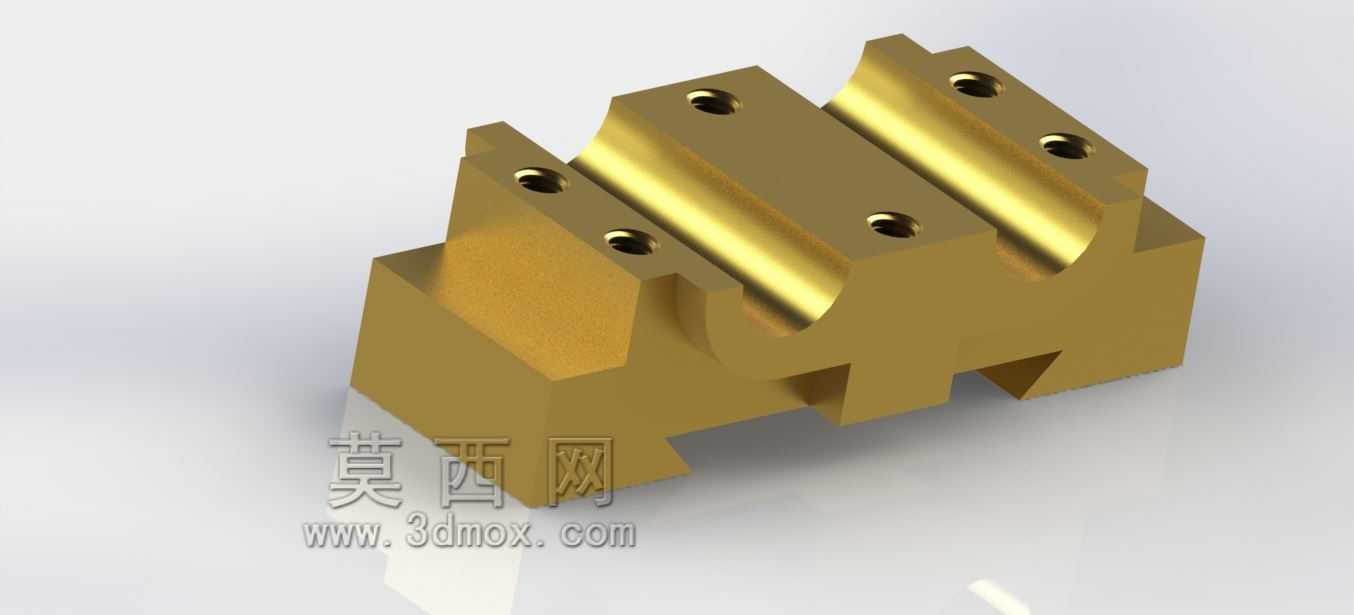

这套双轴承支撑结构在常规传动链路里承担径向载荷承载与转轴回转定心的核心作用,常见于输送线辊筒两端支撑、小型机床进给轴中间支撑、非标自动化设备的传动轴定位场景,相比单轴承支撑结构,双组并列的轴承配置能大幅提升转轴的抗倾覆能力,在存在偏载、长轴跨距较大的安装场景下,能有效避免转轴运行过程中出现挠曲变形,降低轴端密封件的偏磨概率。从结构拆分来看,整套组件分为上下对合的轴承座基体、两组并列布置的滚动轴承、锁紧用内六角圆柱头螺栓三个核心部分,轴承座采用剖分式对合结构,下座体集成了安装定位的凸台结构,安装时可先将下座体固定在设备安装基准面上,放入预装了轴承的转轴后再扣合上座体,穿入螺栓完成锁紧,相比整体式轴承座,
这种剖分结构不需要在装配时从轴端逐一穿套轴承座,尤其适合长轴、多支撑点的传动轴装配场景,后期维护更换轴承时也不需要拆卸轴端的联轴器、链轮等传动件,大幅降低现场运维的拆装工作量。设计过程中,轴承座的安装基面做了铣平加工处理,保证和设备安装面的接触面积不低于85%,避免局部应力集中导致的座体变形;上下座体的对合面设置了定位止口,装配时能自动对齐轴承安装孔的同轴度,不需要额外做找正调整,两组轴承的安装孔采用一次装夹镗孔加工,孔位同轴度公差控制在0.02mm以内,避免轴承安装后出现内外圈偏斜导致的运转卡滞、温升过快问题。轴承选型上适配的是标准深沟球轴承,可承受纯径向载荷,也能承载一定比例的轴向载荷,
适配转速范围覆盖常规工业传动的100-3000rpm区间,能满足大部分通用工业设备的传动需求。安装边界方面,座体底部的两个安装孔中心距按照常规通用安装尺寸设计,可直接适配市面上多数标准型材架、焊接机架的安装孔位,不需要额外做安装板转接;螺栓采用标准内六角圆柱头螺钉,锁紧时按照对角顺序分次拧紧,避免单侧受力导致的座体变形压伤轴承外圈。在实际应用中,这种双轴承支撑结构常被用在皮带输送机的中部托辊支撑、包装设备的送膜辊支撑、小型木工机械的刀轴支撑场景,相比带座外球面轴承的单支撑结构,双轴承配置的刚性更强,在存在冲击载荷的工况下,轴承的使用寿命能提升40%以上,同时剖分式的结构设计让现场更换轴承的时间缩短60%以上,
不需要拆解整根传动轴就能完成轴承的更换作业。结构设计时还在座体的轴承安装孔两端预留了密封件安装槽位,可根据使用场景选配毡圈密封或者骨架油封,在粉尘、切削液飞溅的工况下能有效阻挡杂质进入轴承滚道,延长轴承的润滑维护周期。上座体和下座体的壁厚按照等强度原则设计,在螺栓锁紧位置做了局部加厚处理,避免螺栓锁紧力过大导致座体开裂,同时在座体的非受力区域做了减重槽设计,在保证整体结构刚性的前提下降低整体重量,减少设备的整体负载。
