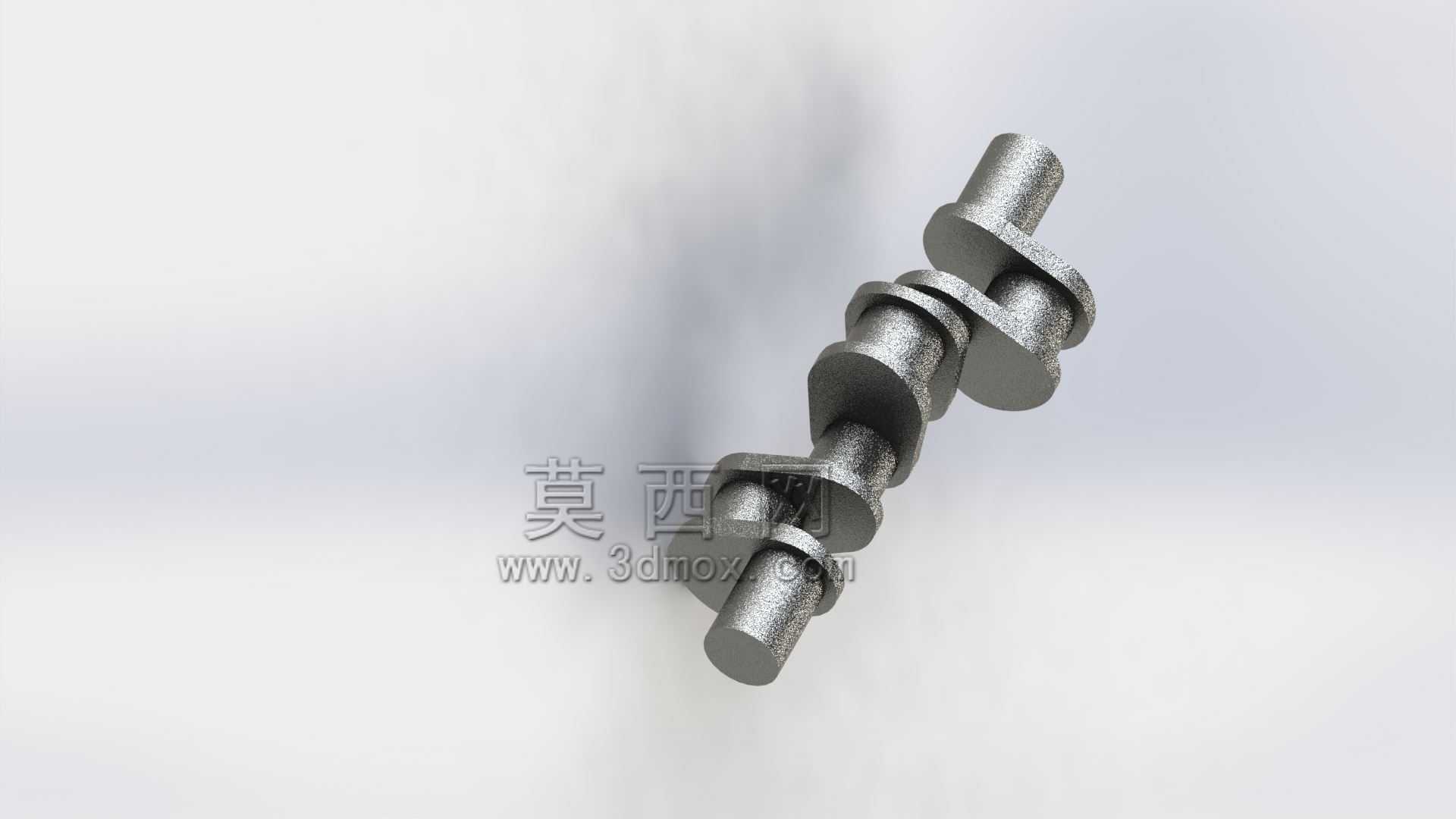

车用发动机动力输出曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371670
  • 车用发动机动力输出曲轴结构设计

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,其结构合理性直接决定了发动机的运转平顺性、动力输出效率与整机服役寿命。从实际装车场景来看,这类曲轴主要适配小排量直列四缸车用汽油机,匹配的缸径行程参数覆盖75mm-85mm区间,主轴颈与连杆轴颈的重叠度设计控制在12%-15%范围,既保证了曲柄臂的抗弯截面模量,又不会过度增加曲轴整体转动惯量,兼顾高转速响应性与中低转速扭矩输出特性。

  设计阶段首先要梳理的是载荷边界:曲轴工作过程中需要承受连杆传递来的周期性爆发压力、活塞连杆组往复运动惯性力、旋转运动离心力的共同作用,所有轴颈的圆角位置都做了沉割滚压强化处理,圆角半径控制在轴颈直径的3%-4%,避免应力集中引发的疲劳断裂问题。主轴颈采用等直径设计,便于缸体主轴承座的统一加工,轴颈表面的粗糙度要求控制在Ra0.8以下,配合轴瓦形成稳定的流体动压润滑膜,降低运转过程中的摩擦损耗。连杆轴颈采用中空结构设计,一方面可以降低曲轴整体的旋转质量,减少离心力带来的主轴承载荷,另一方面中空腔可以作为润滑油道的一部分,通过主轴颈油道引入的压力机油可以直接输送到连杆轴颈表面,保证连杆大头轴承的润滑可靠性,同时还能在曲轴旋转过程中实现润滑油的杂质离心分离,减少轴瓦磨损风险。

  从安装匹配维度来看,曲轴前端预留了正时齿轮、皮带轮、扭转减振器的安装定位面,定位轴径的同轴度公差控制在0.02mm以内,避免前端轮系运转过程中出现偏摆抖动;后端设计有飞轮连接法兰与油封轴颈,法兰端的端面跳动公差不超过0.03mm,保证飞轮与离合器压盘的安装平面度,减少动力输出过程中的轴向窜动。曲轴的轴向定位设置在第三主轴承位置,采用两片半圆形止推片实现轴向间隙控制,间隙值设定在0.1mm-0.2mm区间,既可以补偿曲轴受热膨胀带来的长度变化,又不会因为轴向间隙过大导致运转过程中出现窜动异响。

  曲柄臂的外形采用椭圆形优化设计,在保证抗弯抗扭强度的前提下尽可能去除非承载区域的材料,降低曲轴整体重量,平衡块的配置采用全平衡设计,每个曲柄臂对应的平衡块都经过动平衡校准,曲轴整体动平衡精度控制在G2.5等级以内,适配最高6500rpm的额定运转转速,避免高转速工况下出现整机振动问题。油道的设计采用斜向钻孔工艺,所有油孔的孔口位置都做了倒角去毛刺处理,避免润滑油流动过程中出现截流或者应力集中问题,油道直径设定为6mm,保证足够的润滑油流量满足轴瓦冷却与润滑需求。

  在实际装配过程中,曲轴的主轴承盖采用侧向定位结构,与缸体主轴承座采用配对加工方式,保证主轴承孔的圆度与圆柱度公差在0.01mm以内,装配时需要按照规定扭矩分次拧紧主轴承盖螺栓,避免轴孔变形导致曲轴运转卡滞。这类曲轴的材质选用高强度球墨铸铁,经过正火处理后基体组织为珠光体加少量铁素体,抗拉强度不低于750MPa,相比锻钢曲轴具备更好的减震性能与更低的加工成本,完全满足民用乘用车发动机的使用强度要求。从动力传递路径来看,活塞做功产生的推力通过连杆传递到连杆轴颈,驱动曲轴绕主轴颈轴线旋转,前端输出的动力通过皮带轮驱动水泵、发电机、空调压缩机等附件,后端通过飞轮将扭矩传递给离合器与变速器,最终实现车辆的动力输出。
