卧式框架支撑木质转鼓结构设计

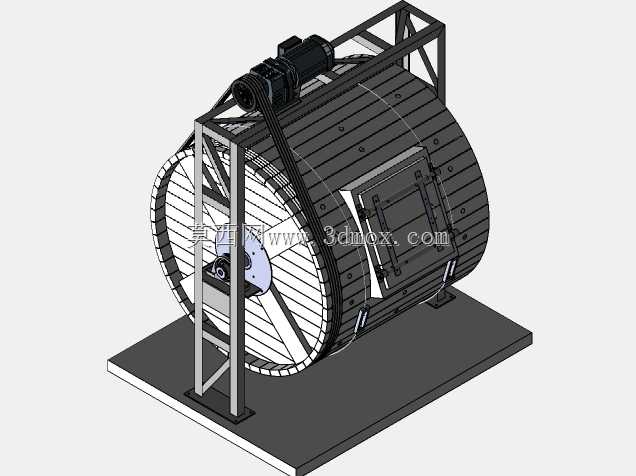

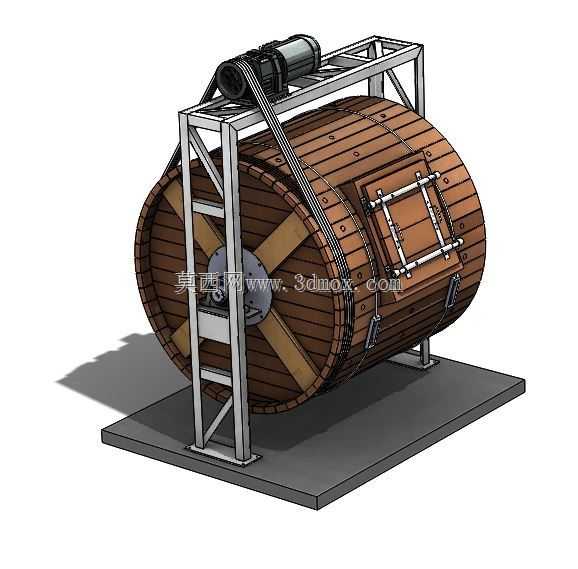

该结构为卧式布置的木质转鼓设备，整体采用钢制方管焊接框架作为承载主体，底部设置整块钢制安装底板，可通过地脚螺栓直接固定在平整的混凝土地面或钢制操作平台上，安装时需保证底板水平度偏差不超过千分之二，避免转鼓转动过程中出现偏载晃动。转鼓主体采用实木条拼接箍制而成，内部设置十字形实木辐条支撑结构，辐条与中心钢制转轴连接部位加装金属加固盘，分散转动过程中的扭矩载荷，转鼓侧壁开设带金属压扣的密封舱门，可实现物料的装填与取出，舱门边缘设置密封胶条嵌槽，可适配不同厚度的密封填料，满足不同工况下的密封需求。动力端采用卧式电机搭配皮带传动结构，电机安装在框架顶部的可调式安装座上，可通过调节安装座的张紧螺栓调整皮带张紧度，动力通过皮带传递至转鼓中心转轴，带动转鼓以恒定低速转动，传动部位外侧加装金属防护罩，避免运行过程中异物卷入传动结构。该类转鼓结构常应用于小型物料的混合滚揉、皮具鞣制、小件工件的表面滚磨光整等场景，依靠转鼓低速转动过程中内部物料的相互摩擦、翻转实现工艺目标，相比全钢制转鼓，木质筒体可避免硬质金属面对物料表面造成磕碰损伤，尤其适合对表面完整性要求较高的加工场景。设计过程中重点考量了动平衡匹配，木质筒体拼接时逐块校准木条重量分布，配合中心转轴的动平衡调校，降低转动过程中的振动幅度；框架结构采用三角形加强筋布局，在保证整体承载强度的同时减少钢材用量，控制整体设备自重；支撑转轴处采用带座调心轴承，可补偿安装过程中出现的少量同轴度偏差，降低装配难度。整体结构的安装边界需预留侧面不小于一米的操作空间，满足舱门开启、物料装卸的操作需求，顶部电机位置需预留散热空间，避免电机长时间运行出现过热问题，底部底板的固定螺栓需采用防松结构，适配长时间连续转动的工况需求。
