双孔可调节长杆支撑连接结构

　　在轻工生产线辅具搭建、实验室检测支架布设、小型非标设备的工位辅助支撑场景里，这类长条形双孔可调构件的出镜率一直不低，很多一线结构设计人员在做方案的时候，往往会优先考虑这类成熟的可调结构，来抵消现场安装的累计误差，减少后期调试的整改工作量。从实际使用的角度看，这类构件的核心作用是提供沿杆身轴向的长度调节能力，两端的双孔连接位可以分别对接固定端和负载端，不需要额外加工转接件就能完成装配，对于需要频繁调整支撑高度、连接跨度的工位来说，这种结构的适配性远优于定长的刚性支撑杆。

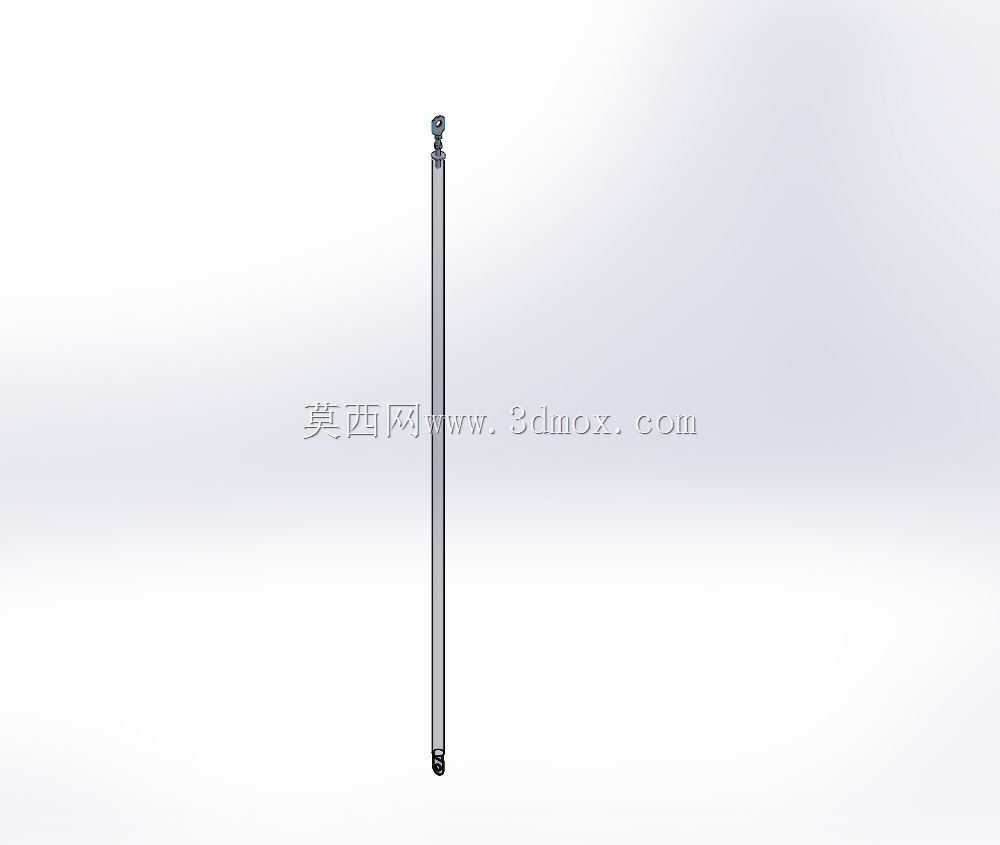

　　设计这类构件的时候，首先要考虑的是杆身的长径比控制，从展示的结构形态来看，杆身采用等截面细长杆设计，两端的调节接头和杆身采用同轴配合，避免偏心负载带来的附加弯矩，要知道细长杆在承受轴向压力的时候，最容易出现的失效形式就是失稳，所以在设计阶段就要根据目标负载核算临界压力，把杆身的壁厚、配合段的重叠长度控制在合理区间，既不能为了追求轻量化把杆身做的过薄导致受压弯折，也不能盲目增加壁厚造成材料浪费、整体重量超标。两端的双孔结构采用对称布设，连接孔的轴线和杆身轴线保持垂直，安装的时候可以根据现场的固定件孔位选择合适的穿装方向，不需要整体旋转杆身就能完成对位，这一点在安装空间狭窄、杆身周边有管线干涉的场景下非常实用，能大幅降低现场装配的操作难度。

　　从安装边界的角度来说，这类可调杆的最小安装长度是两端接头完全收拢时的总长度，最大调节行程由杆身和接头的配合重叠量决定，设计的时候会在配合段设置限位结构，避免调节过度导致接头从杆身脱出，引发安全隐患。两端连接孔的孔径按照常规的紧固件穿装尺寸设计，适配市面通用的螺栓、销钉类连接件，不需要定制特殊规格的紧固件，后期维护更换配件的时候也能快速找到替换件。杆身的表面做了均匀的防锈处理，在普通车间的温湿度环境下不会轻易出现锈蚀卡滞的问题，调节的时候滑动顺畅，不会因为表面锈迹导致调节力过大、甚至无法调整长度的情况。

　　在实际选型应用的时候，设计人员需要先核算需要支撑的负载重量、安装点位的跨度范围，确认所选规格的可调杆额定负载能覆盖实际使用需求，同时要预留足够的安全系数，毕竟这类支撑构件一旦失效，很可能导致上方的检测元件、工装夹具掉落，造成设备损坏甚至人员受伤。另外还要注意安装的时候两端的连接紧固件要加装防松垫片，尤其是在有振动的设备工位上使用时，持续的振动可能导致紧固件松动，使得杆身的连接可靠性下降，定期巡检的时候也要检查调节位置的锁紧结构是否牢靠，避免长期使用后出现锁紧失效、长度自行滑移的问题。

　　不同于复杂的多自由度调节机构，这类双孔可调长杆的结构非常简洁，没有多余的冗余零件，生产加工的难度低，成本也更容易控制，不管是小批量的非标设备定制，还是生产线的快速改造升级，都能快速适配安装。很多做非标自动化的工程师在做方案的时候，会把这类构件作为标准支撑件纳入自己的选型库，遇到需要长度微调的支撑场景直接调用，不用从零开始重新设计杆系结构，能大幅缩短设计周期，减少出图和加工的工作量。而且这类结构的受力传递路径非常清晰，轴向的负载沿着杆身轴线直接传递到两端的固定点，没有多余的分力，受力状态简单，核算强度的时候也不需要做复杂的力学仿真，按照轴向压杆的计算模型就能完成强度和刚度校核，对于一线设计人员来说非常友好，不容易出现设计疏漏导致的结构失效问题。
