搭载农用喷雾装置的自行车作业设备

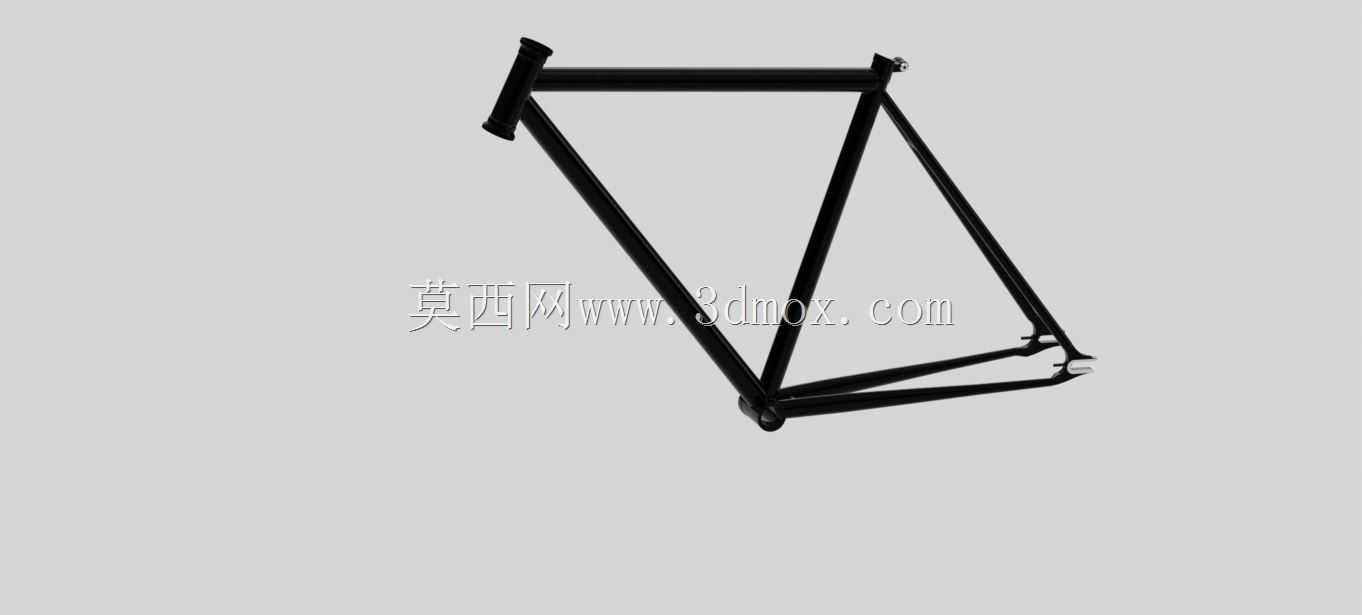

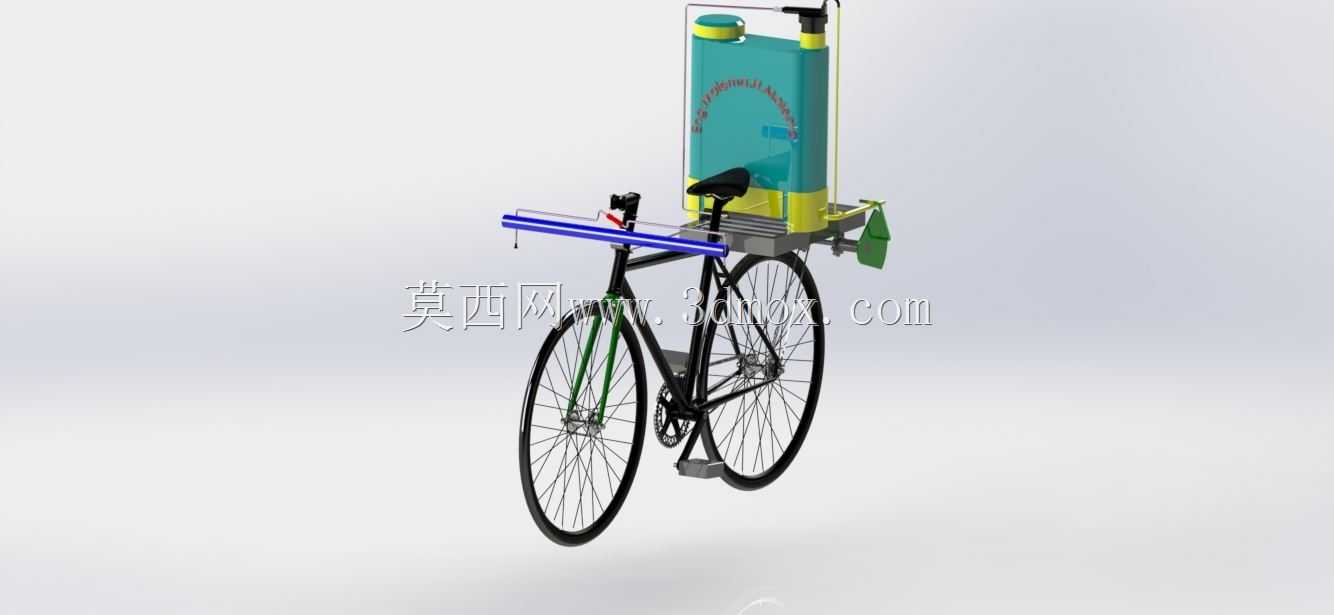

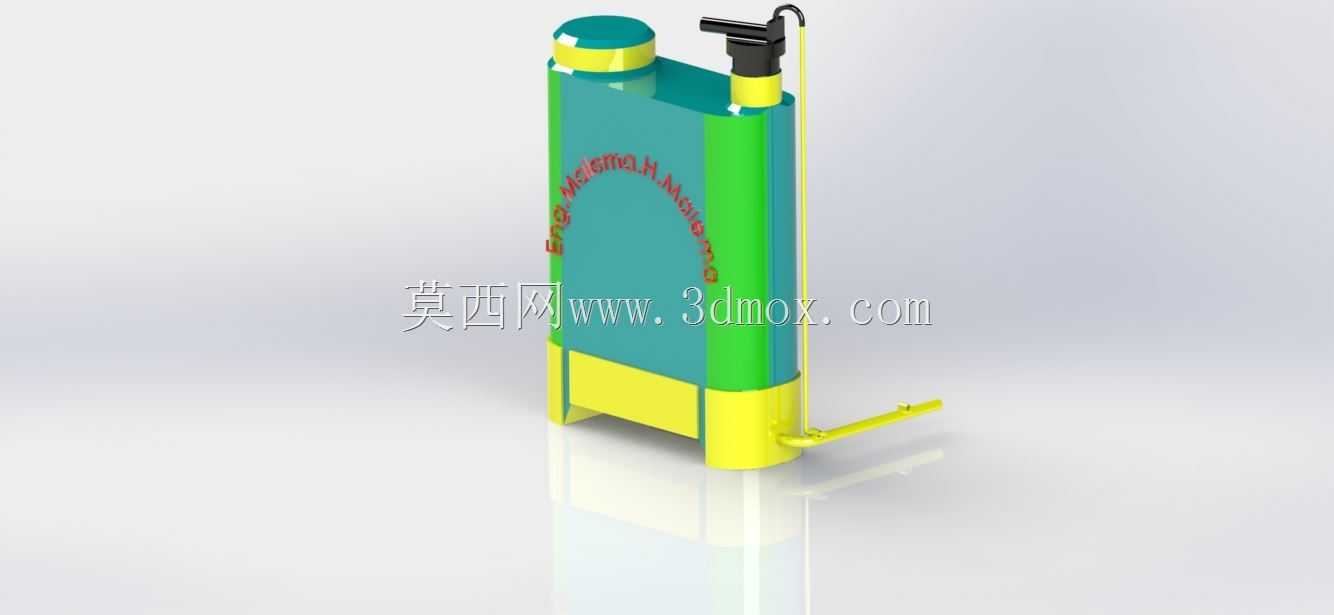

这款搭载喷雾装置的自行车作业设备，主要面向小面积农田、果园边角地块、乡村庭院绿植养护等场景设计，解决传统背负式喷雾器长时间作业负重过大、步行施药效率偏低的痛点，适配散户种植户、乡村植保服务人员的日常作业需求，尤其适合丘陵山地零散地块、大棚周边窄小通行区域的施药作业，无需大型植保机械的通行空间，灵活度远高于常规牵引式喷雾设备。设备核心功能是依托自行车的移动承载能力，将原本需要人力背负的储药、加压组件整合在自行车后货架区域，作业人员无需全程背负几十斤的药箱重量，仅需操控车把位置的喷杆调节结构，即可在骑行移动过程中完成两侧作物的药液喷施作业，大幅降低长时作业的体力消耗。从设计思路来看，整体结构采用模块化适配逻辑，储药箱通过快装固定架安装在后货架位置，不破坏自行车原有骑行结构，日常可快速拆卸喷雾组件恢复自行车的通勤功能，加压组件采用与车座下方支架整合的布局，不占用脚踏区域的操作空间，横向喷杆采用可折叠设计，非作业状态下可沿车身方向收折，避免通行过程中剐蹭周边障碍物。外形尺寸方面，整体安装后车身宽度在喷杆展开时为1.2米，收折状态下与普通自行车宽度一致，长度与常规28寸自行车匹配，储药箱容量适配常规单人2小时作业的药液装载需求，安装边界完全贴合普通民用自行车的货架安装孔位，无需对自行车车架进行打孔、焊接等改装，普通家用自行车即可完成组件装配。喷杆的高度调节范围覆盖地面以上0.3米至1.5米，可适配低矮蔬菜、半人高果树等不同高度作物的施药需求，出液管路沿车架横梁隐蔽排布，避免骑行过程中管路勾挂外物，加压操作结构设置在车把易触碰位置，作业过程中无需停车即可完成压力补正，保证喷施雾滴的均匀度，相比纯人力步行背负施药，作业效率可提升三倍以上，同时大幅降低作业人员的腰部负重损伤风险，非常适合小范围种植场景的日常植保作业使用。
