倾斜式香蕉茎秆纤维提取设备结构设计

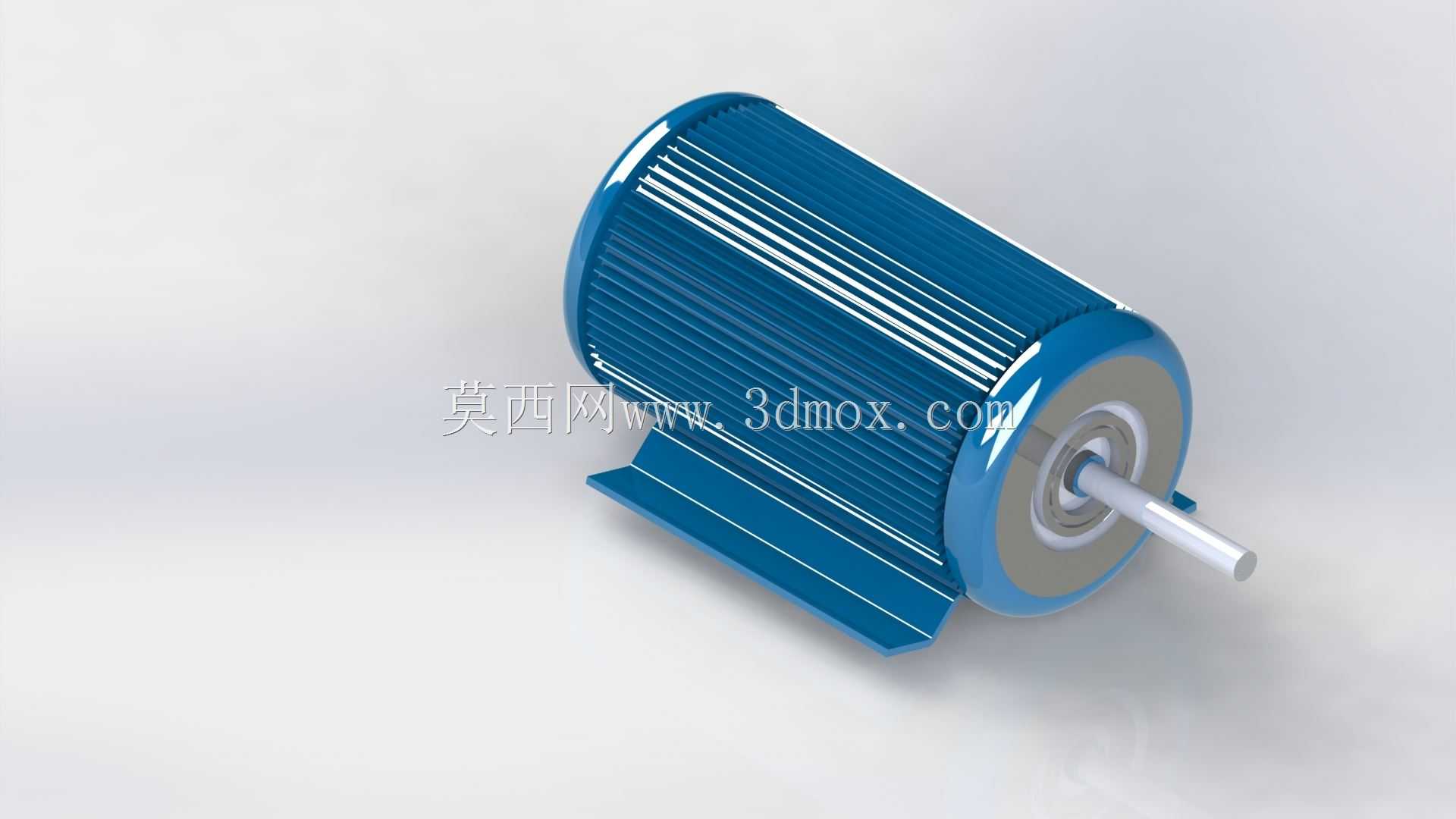

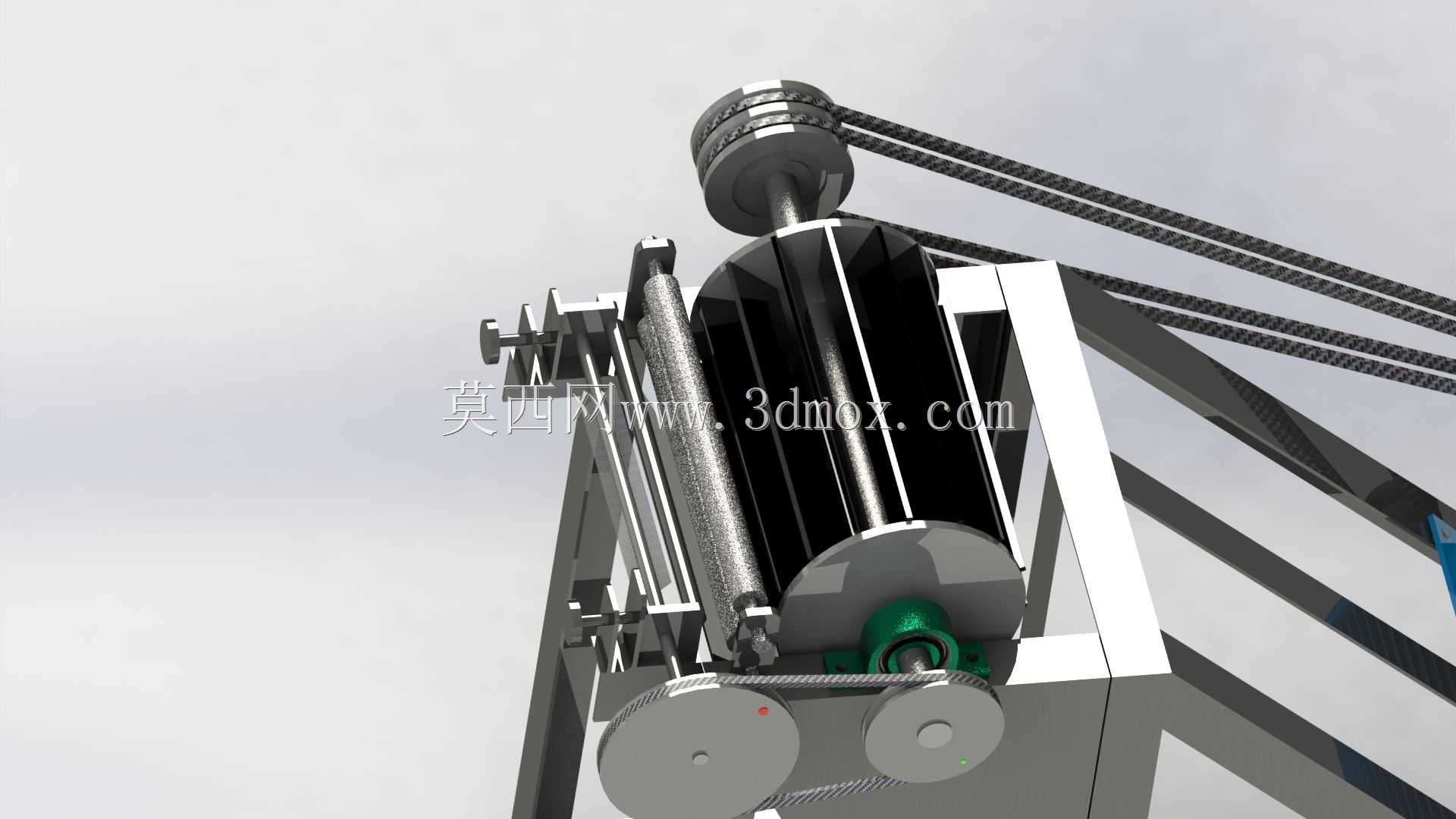

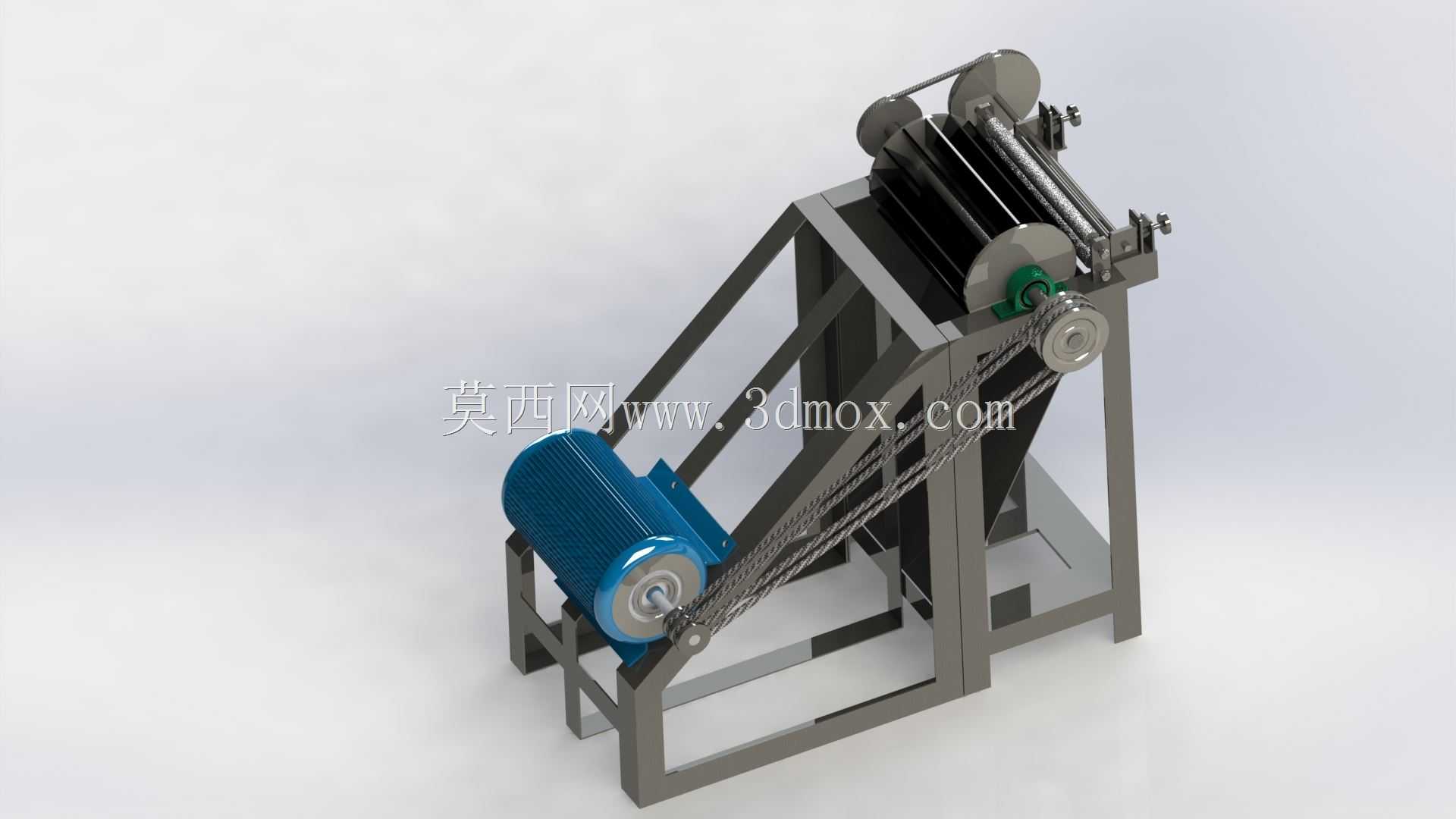

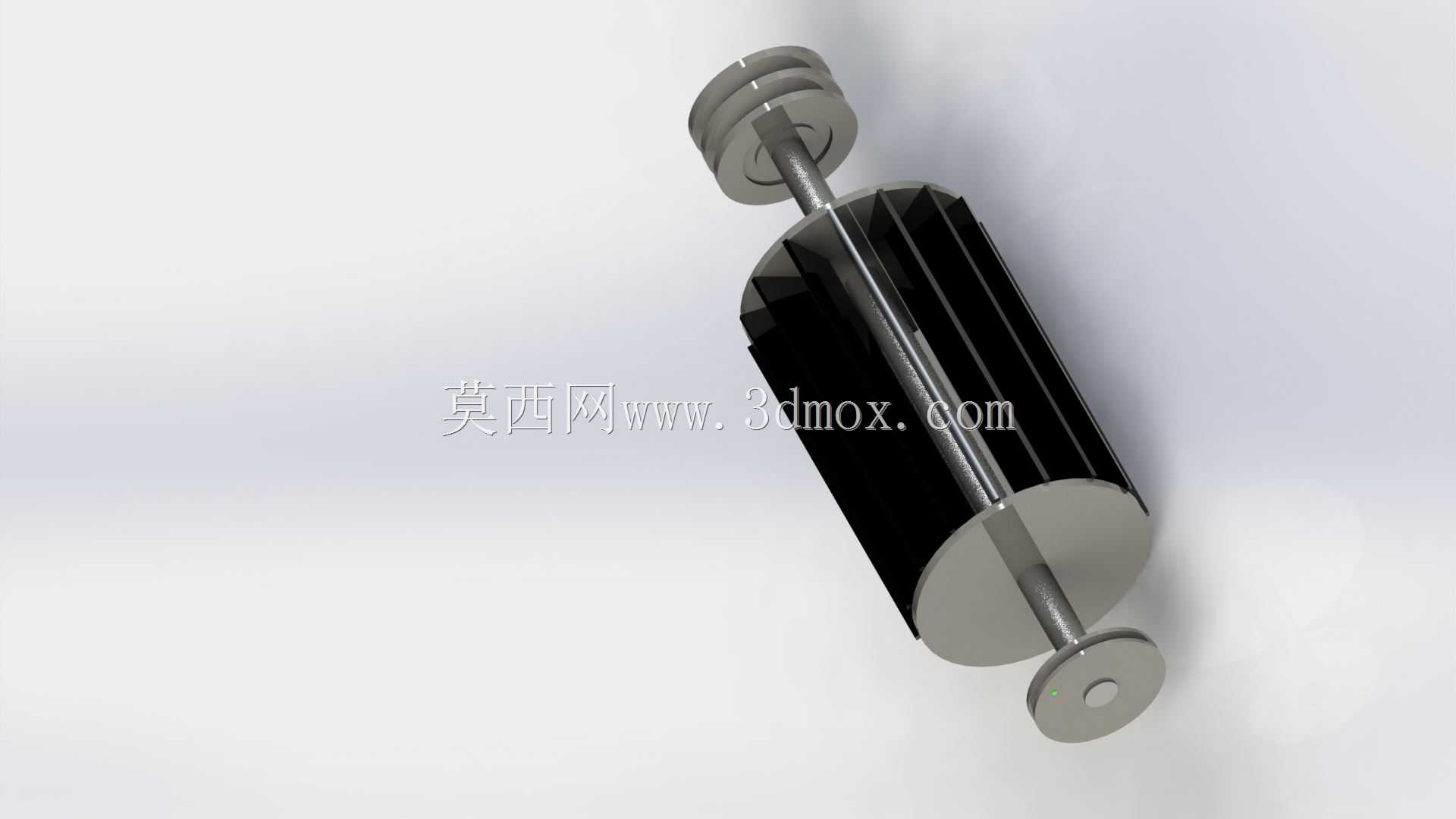

在热带亚热带经济作物加工领域，香蕉茎秆的资源化利用长期存在处理效率低、纤维提取纯度不足的痛点，传统人工刮取纤维的方式不仅劳动强度大，还容易造成纤维断裂损伤，难以满足规模化加工的原料供给需求，这款倾斜式纤维提取设备正是针对这一场景开发的专用加工装备，主要面向香蕉种植产区的中小型加工站点、农业合作社的纤维初加工环节，可直接对采收后废弃的香蕉假茎进行连续化处理，将茎秆中的植物纤维完整分离出来，提取出的纤维可用于纺织原料、环保包装材料、生物质复合材料基材等多个下游领域，有效提升香蕉种植副产物的经济价值。设备整体采用倾斜式机架布局，进料端设置在机架高位，出料端对应低位，利用重力辅助茎秆进给，降低输送过程的动力损耗，核心作业单元为多组平行排布的压轧分离辊组，辊组表面做了防滑耐磨处理，可在茎秆通过时通过差速碾压、刮削作用，将茎秆内部的薄壁组织、汁液与纤维束彻底分离，搭配侧边的链条传动结构，将驱动电机的动力稳定传递至各作业辊轴，传动链路做了张紧调节设计，可根据长期作业的磨损情况调整传动张紧度，避免出现打滑丢转的问题。驱动单元采用侧置安装的卧式电机，电机与机架之间设置了减震连接座，减少设备运行过程中的振动传递，提升整机运行稳定性。设计过程中充分考虑了田间站点的安装使用条件，机架采用标准型钢焊接成型，整体结构强度充足，无需复杂的混凝土基础固定，仅需平整硬化地面即可放置安装，设备的进料口高度适配人工站立送料的操作高度，无需额外搭建进料操作平台，出料端预留了足够的接料空间，可直接搭配收纳筐或者输送装置承接提取完成的纤维。整机的作业辊组外侧设置了防护挡板，避免作业过程中茎秆残渣飞溅，同时所有传动链轮、链条部位都设置了可拆卸的防护外罩，兼顾日常维护的便捷性与操作安全性，设备的整体宽度控制在常规农用加工场地的通行范围内，可根据加工产线的布局需求灵活调整摆放位置，也可搭配前端的茎秆切段设备、后端的纤维清洗烘干设备组成完整的香蕉纤维加工生产线，适配不同规模的加工产能需求。
