差速器剖视结构三维设计展示

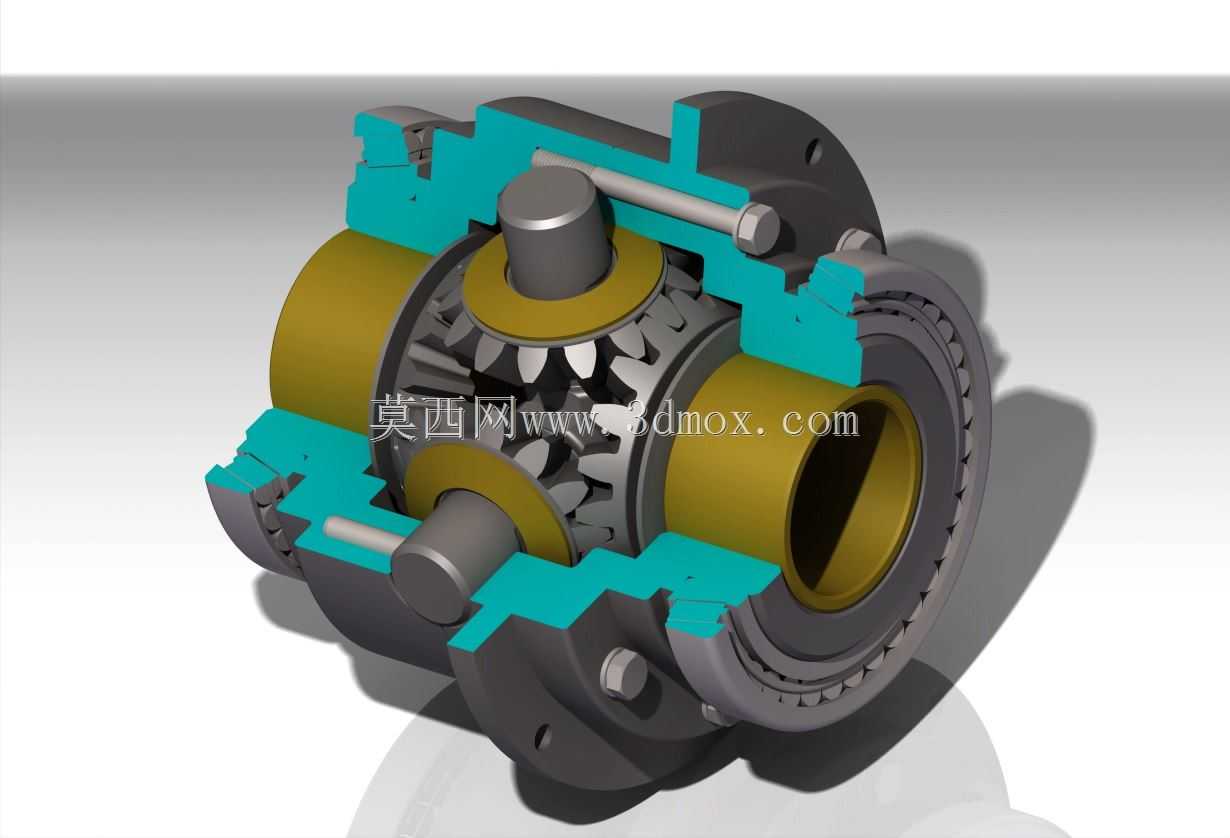

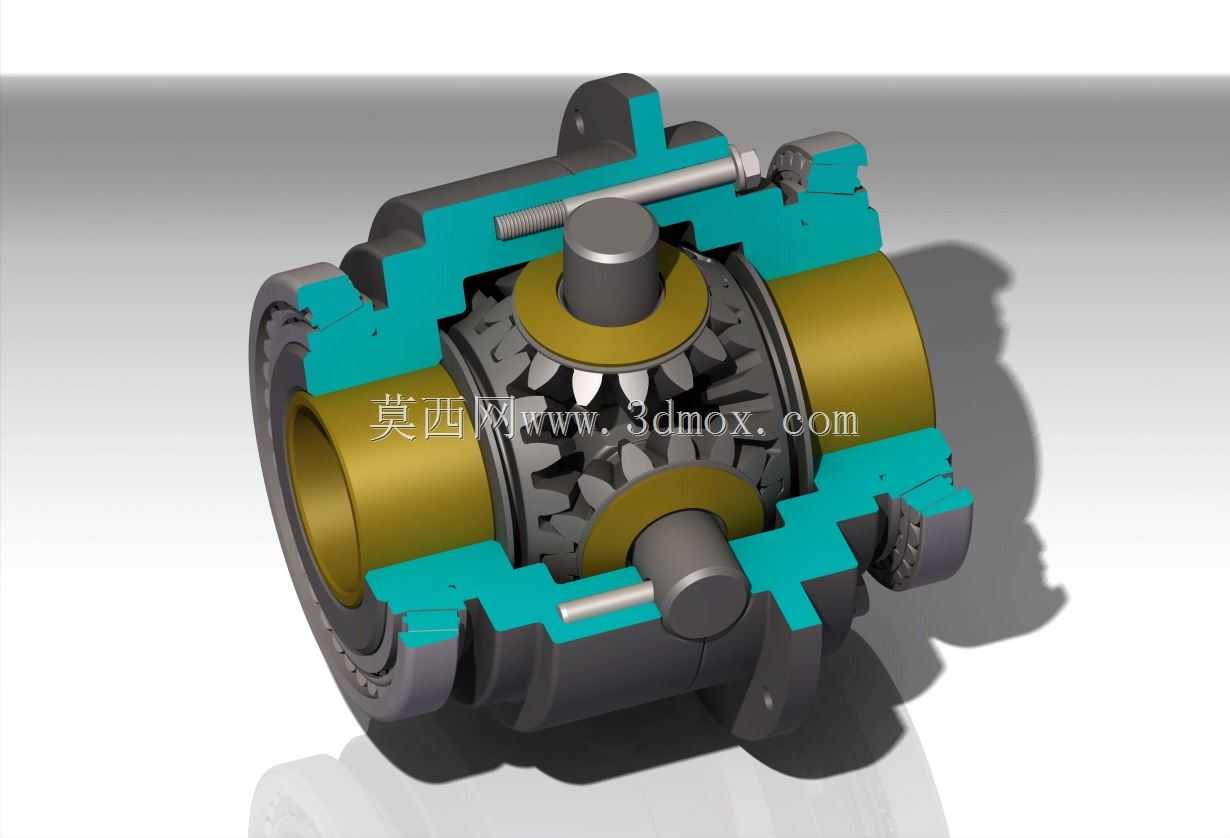

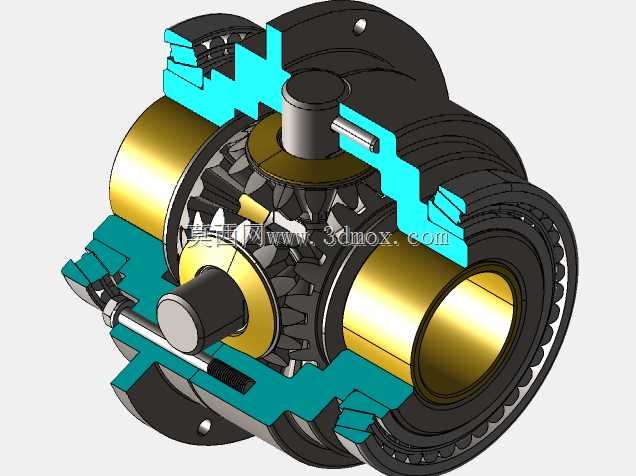

该差速器结构主要应用于轮式行走设备的动力传动端，是行走传动系统中负责两侧驱动轮转速差调节的核心部件，常见于乘用车辆、商用车辆、非道路工程行走设备以及部分轮式特种作业装备的驱动桥内部，安装在驱动桥的桥壳腔体中，输入端承接主减速器从动齿轮传递的动力，两个输出端分别连接左右两侧的驱动半轴，最终将动力传递至行走轮。在设备直线行驶时，差速器内部的行星齿轮仅随差速器壳体做公转运动，不产生自转，此时左右两侧半轴齿轮转速保持一致，动力均匀分配给两侧驱动轮，保证车辆直线行驶的稳定性；当设备转弯行驶或者行驶在凹凸不平的路面时，两侧驱动轮的滚动距离存在差值，此时行星齿轮在公转的同时会绕自身销轴产生自转，自动调节两侧半轴齿轮的转速差，让两侧车轮以不同转速滚动，避免轮胎出现滑拖、异常磨损的情况，同时保障转向过程的平顺性，减少传动系统的附加载荷。该结构采用剖视展示的设计思路，将差速器壳体做半剖处理，清晰展现内部行星锥齿轮、半轴锥齿轮、行星齿轮销轴、支撑轴承、壳体连接螺栓的装配关系与啮合状态，设计过程中充分考虑了传动啮合的齿侧间隙、齿轮润滑的油道预留、壳体的结构强度与轻量化平衡，行星齿轮销轴与壳体安装孔采用过盈配合定位，半轴齿轮与差速器壳体之间设置耐磨垫片，减少齿轮端面的摩擦损耗，延长部件使用寿命。在安装边界上，该差速器整体通过两端的圆锥滚子轴承支撑在驱动桥壳的轴承座孔内，输入端法兰与主减速器从动齿轮通过螺栓刚性连接，两侧半轴通过花键与半轴齿轮内孔配合，整体径向安装尺寸适配常规中小型驱动桥的腔体空间，轴向尺寸预留了轴承预紧调整垫片的安装空间，装配时可通过调整垫片厚度控制轴承预紧力，保证传动过程的支撑刚性，避免齿轮啮合出现偏载打齿的问题。壳体外部的连接螺栓采用对称布置，保证两半壳体连接的受力均匀性，壳体上预留的螺栓孔位置与主减从动齿轮的安装孔位完全匹配，确保动力输入的同轴度，减少传动过程中的振动与噪音。
