1英寸内螺纹电磁控制喷水阀结构设计

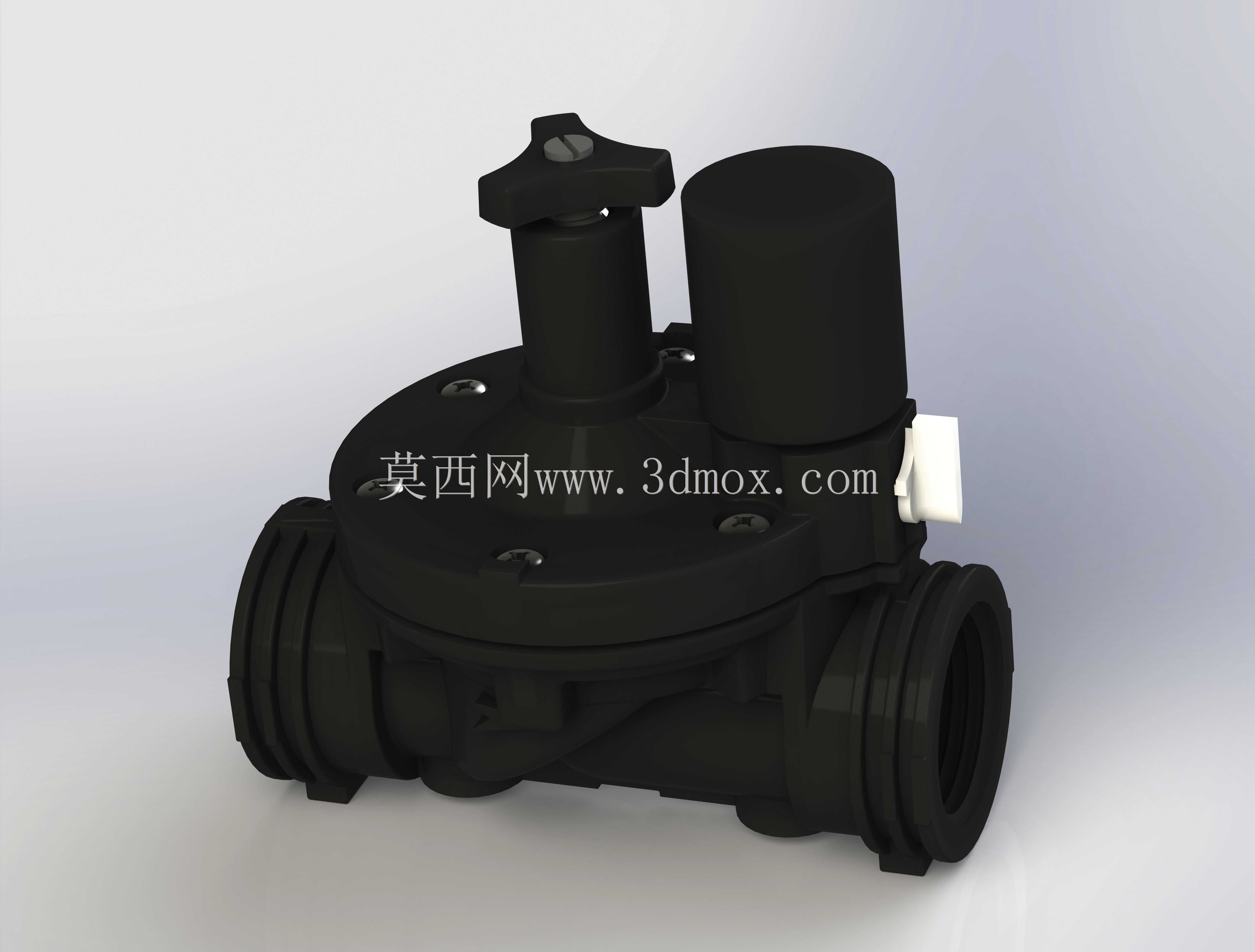

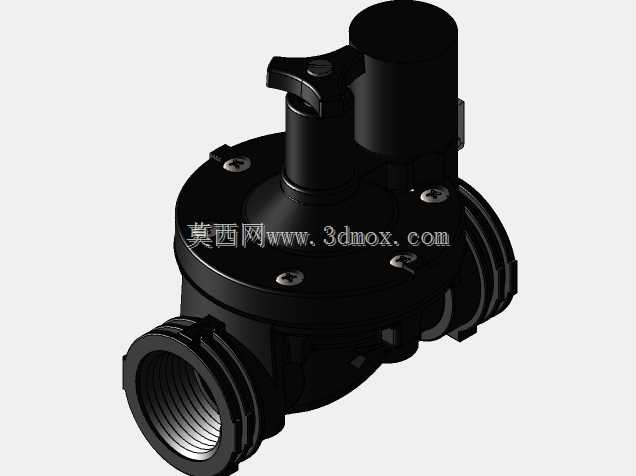

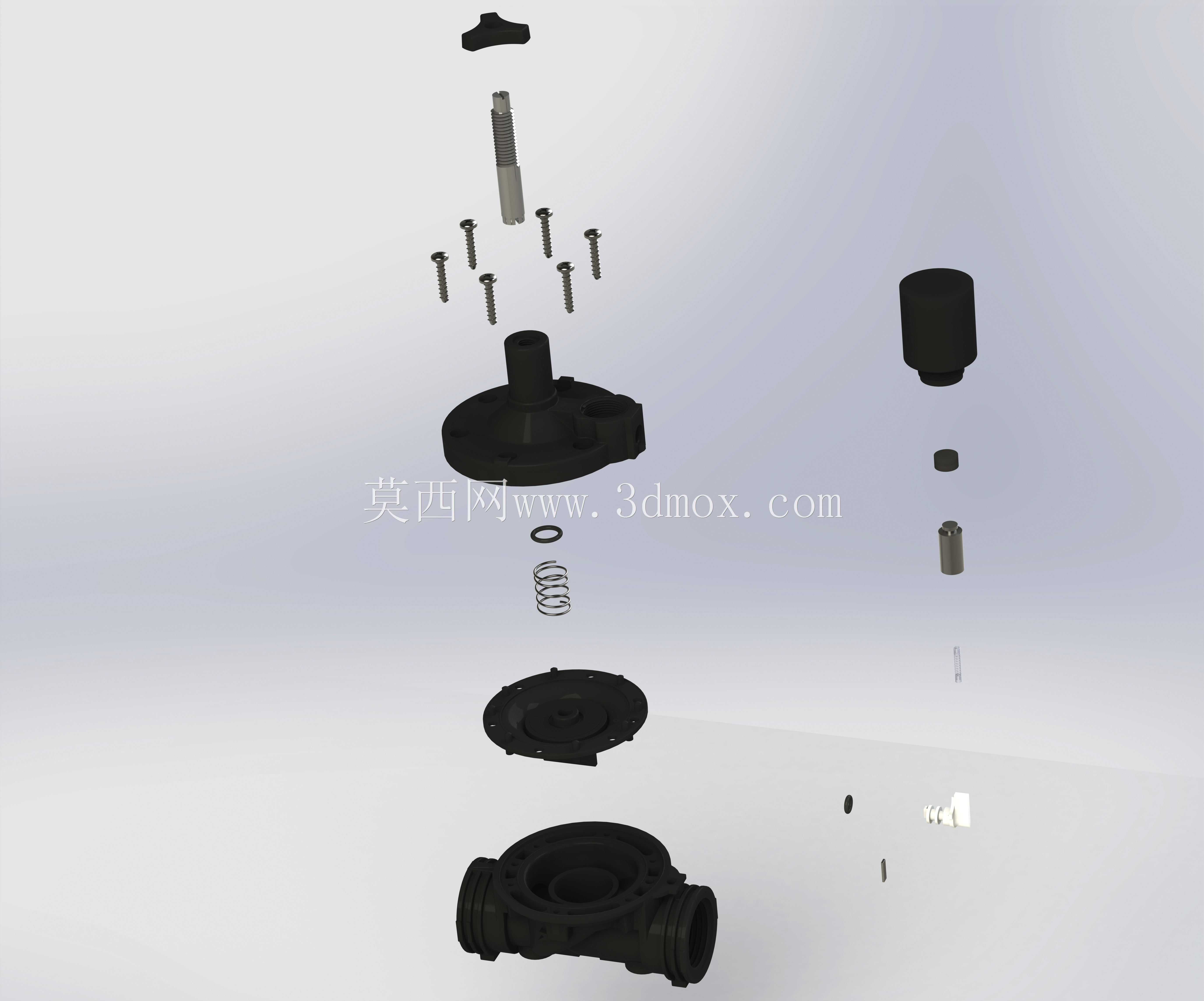

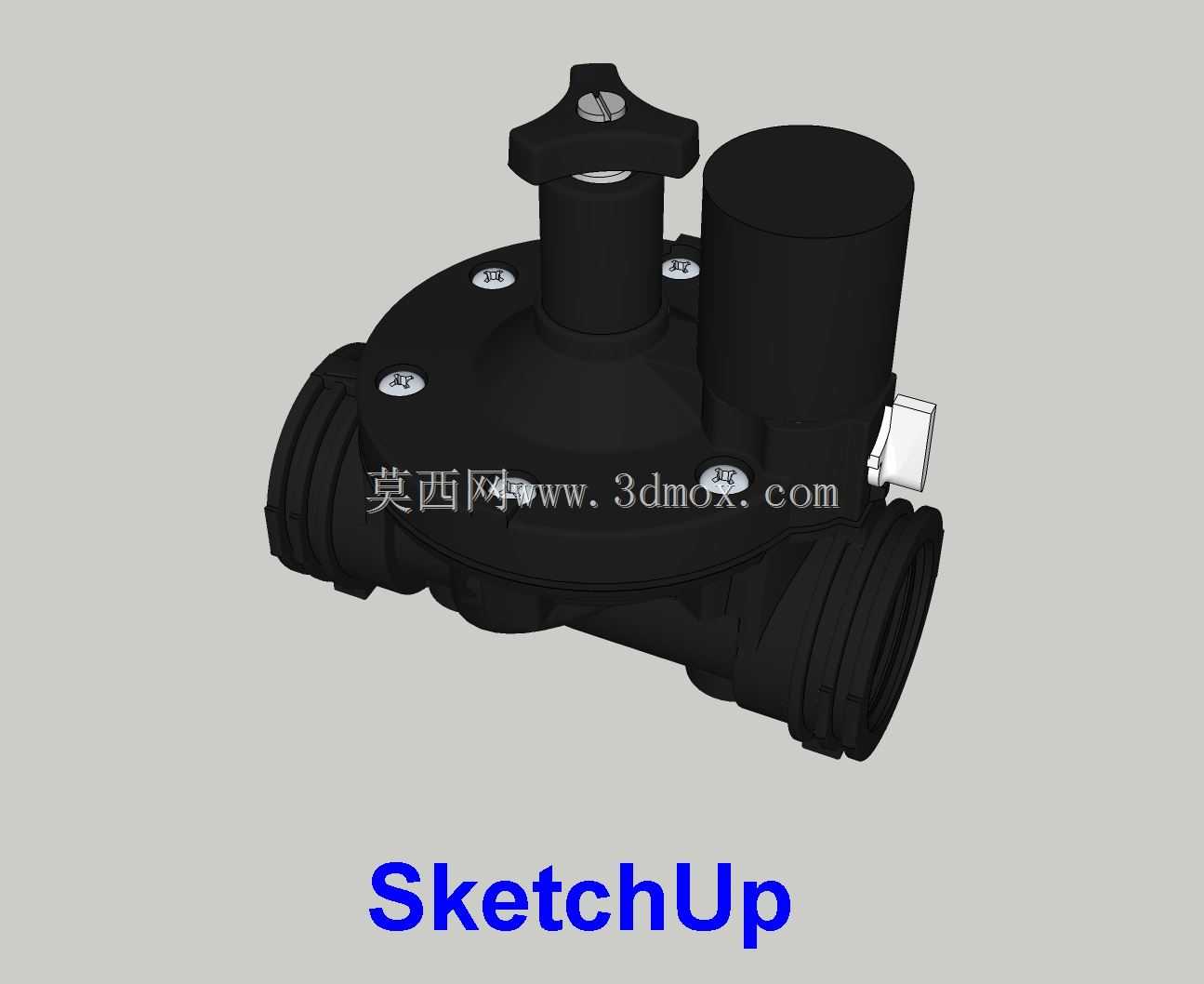

这款电磁喷水阀主要面向园林绿化洒水、农业大田灌溉、庭院水肥一体化喷施等场景设计，作为管路通断与流量控制的核心执行部件，可搭配自动控制系统实现定时灌溉、远程控水、分区施药施肥等功能，替代传统人工手动闸阀操作，大幅降低灌溉系统的运维人力成本，同时提升水资源与肥药的利用效率，避免无效漫灌造成的资源浪费。产品采用24V安全电压驱动电磁线圈，通电后电磁力带动内部先导阀芯动作，进而驱动主阀腔完成启闭，响应速度快，启闭动作可靠，可适配常规低压供水工况，在0.1-1.0MPa的供水压力区间内均可稳定工作，不会出现压力过低无法开启、压力过高密封失效的问题。产品接口采用1英寸内螺纹设计，匹配26/34 BSP公制螺纹标准，安装时可直接与同规格的镀锌钢管、PE灌溉管通过外螺纹接头旋接，无需额外定制转换连接件，安装边界紧凑，阀体主体采用轴向对称布局，进水口与出水口处于同一水平轴线，安装后整体突出管壁的尺寸较小，可适配地埋式、支架壁挂式等多种安装场景，不会因外置尺寸过大影响管路排布或造成磕碰损坏。设计过程中对内部所有零部件做了全尺寸匹配校验，从顶部的电磁线圈封装结构、先导流道组件、弹簧复位结构、膜片密封组件到底部的主阀体流道，每一个配合面都做了公差适配，既保证活动部件的动作行程顺畅无卡滞，又确保静密封面在承压状态下无渗漏问题，所有内部流道都做了圆弧过渡处理，减少水流通过时的压损与紊流，降低阀门工作时的水锤冲击与水流噪音。整套结构拆分清晰，各零部件的装配逻辑符合常规机械装配工艺，既可以用于产品开模前的结构验证与装配干涉检查，也可以直接用于灌溉系统的三维布管仿真，在整套系统的数字孪生搭建中可直接调用，无需重新建模调整尺寸，能够有效缩短灌溉系统的设计周期，提前预判管路安装与阀门排布的空间冲突问题。
