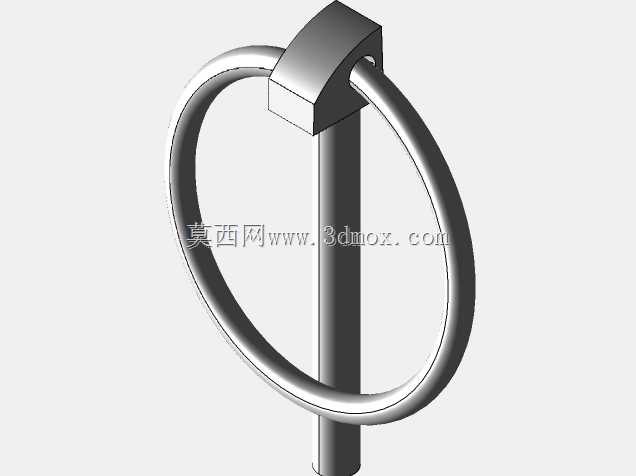

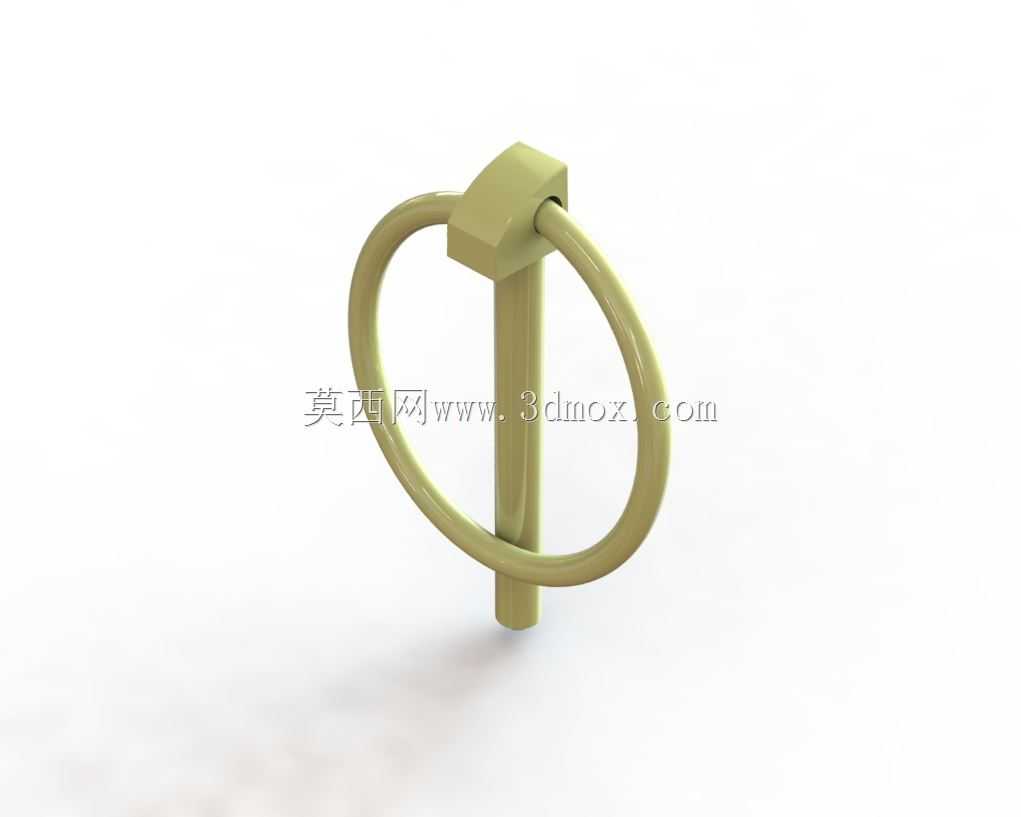

带环形拉环快锁式销轴紧固连接件

这款带环形拉环的快锁式销轴，是工业装配、设备运维场景中十分常用的快装紧固连接件，广泛应用在农用机具挂接、工程机械附件快换、工装夹具快速定位、轻型输送线构件接驳、小型设备检修口快拆固定等场景中，能够在不需要额外工具的前提下，快速完成轴孔类连接的锁止与拆卸，大幅降低现场装配、检修的操作耗时，尤其适合需要频繁拆装、对连接可靠性有基础要求但不需要过高锁紧强度的非重载连接点位。

从功能特性来看，这款销轴依靠插入对应孔径的安装孔后，环形拉环自然垂落形成的限位结构实现防脱，不需要额外搭配开口销、卡簧等附属锁紧零件，操作时仅需将环形拉环扳至与销轴杆身同轴的位置即可顺利穿入安装孔，穿入到位后松开拉环，拉环在自身结构应力作用下复位至与杆身垂直的环形态势，环体边缘会卡接在安装孔的外侧端面，避免销轴在设备运行振动、小幅受力拉扯的过程中从孔位中脱出，相比传统的带孔销轴搭配开口销的锁紧方案，这款产品的拆装效率提升数倍，也不会出现开口销断裂、遗失导致的连接失效风险。

在设计思路上，这款销轴采用了一体化的结构设计，拉环与销轴头部的铰接结构做了顺滑的圆角过渡，没有尖锐的棱角，既避免了操作时划伤操作人员手部，也能减少应力集中导致的头部铰接位置断裂风险；销轴杆身采用等直径的光杆设计，表面光滑无毛刺，穿入孔位时的阻力极小，不会刮伤安装孔的内壁镀层或基体表面。

从安装边界与尺寸参数来看，这款销轴的杆身直径为4.5mm，适配直径4.5-4.6mm的安装通孔，有效锁止长度为42.5mm，能够适配总厚度不超过40mm的叠层构件连接；环形拉环的环体外径为36.5mm，拉环自身的截面直径为2.9mm，握持提拉的受力面积充足，操作人员佩戴普通劳保手套也能顺利扳动拉环完成操作，安装后拉环突出安装面的高度仅为环体截面的厚度，不会占用过多的外部安装空间，也不会和周边的相邻构件产生运动干涉，适配多数紧凑安装空间的快拆连接需求。
