五层曳引式电梯井道布局及配套计算方案

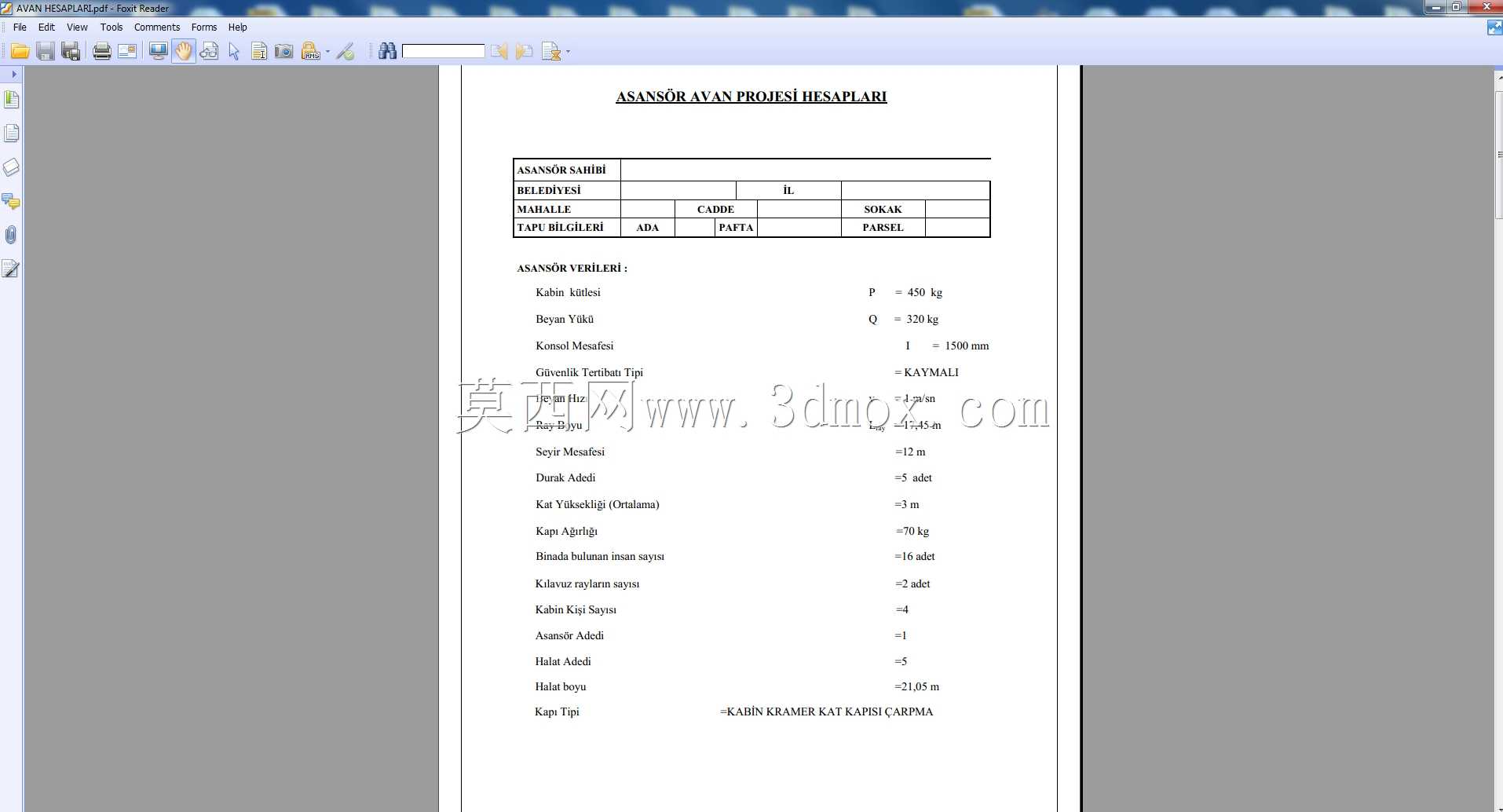

这套设计方案面向常规民用及商用多层建筑的垂直交通需求，适配五层楼的垂直运输场景，可覆盖住宅、小型写字楼、社区商业网点等常见建筑的人员及小件货物垂直输送需求，是建筑土建施工阶段电梯预留、电梯厂商前期方案对接阶段的核心参考资料。方案核心围绕电梯实际运行的全流程需求展开，从土建预留边界到核心部件排布都做了系统性的规划：井道部分明确标注了各层站的门洞预留位置、井道内壁的净空尺寸要求，对底坑的深度、顶层的高度预留都做了对应标注，能够直接指导土建施工阶段的钢筋预留、混凝土浇筑作业，避免后期电梯进场安装时出现尺寸不符、需要砸改结构的问题。轿厢系统的设计兼顾了运行稳定性与空间利用率，轿厢框架采用常规的承重结构设计，内部净空间能够满足日常人员搭乘、小型家具及货物搬运的需求，轿门的开合行程、安全触板的安装位置都在布局图中做了明确标注，确保运行过程中门机系统不会与井道内壁、层门装置发生干涉。曳引系统的排布采用常见的顶部机房布局方案，曳引机的安装基座位置、曳引钢丝绳的走线路径、对重块的滑动轨道都做了清晰的规划，对重块的重量配比经过对应计算，能够平衡轿厢自重加额定载重的大部分荷载，有效降低曳引机的运行负载，延长核心驱动部件的使用寿命。层站部分的设计覆盖了五个停靠楼层的呼梯盒预留位置、层门门套的安装边界，各层的平层感应装置安装位置也做了对应标注，能够保证电梯到达每层时的平层精度，避免出现台阶高差影响进出安全。方案配套的计算内容涵盖了曳引机功率选型校验、钢丝绳承重安全系数核算、缓冲器选型匹配、导轨受力验算等核心内容，所有参数都围绕五层建筑的提升高度、额定运行速度、额定载重需求推导而来，既不会出现参数冗余造成的成本浪费，也不会因参数不足留下安全隐患。整套布局充分考虑了安装阶段的操作空间预留，各部件之间的安装间隙都符合电梯安装的施工规范要求，维保阶段的操作空间也做了对应预留，方便后期运维人员对曳引机、限速器、安全钳等核心安全部件做定期检修保养。
