钣金激光切割拼装收纳箱体结构

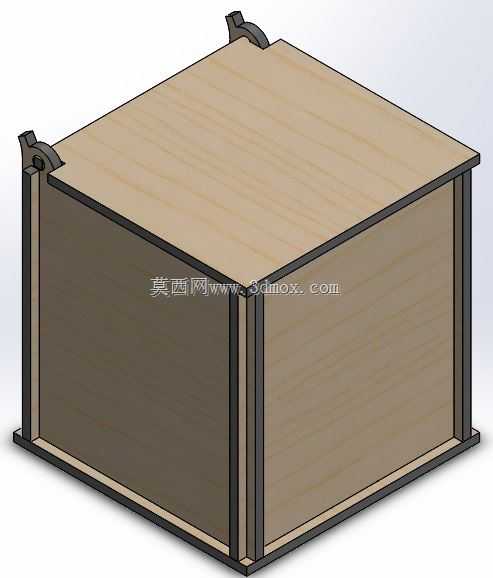

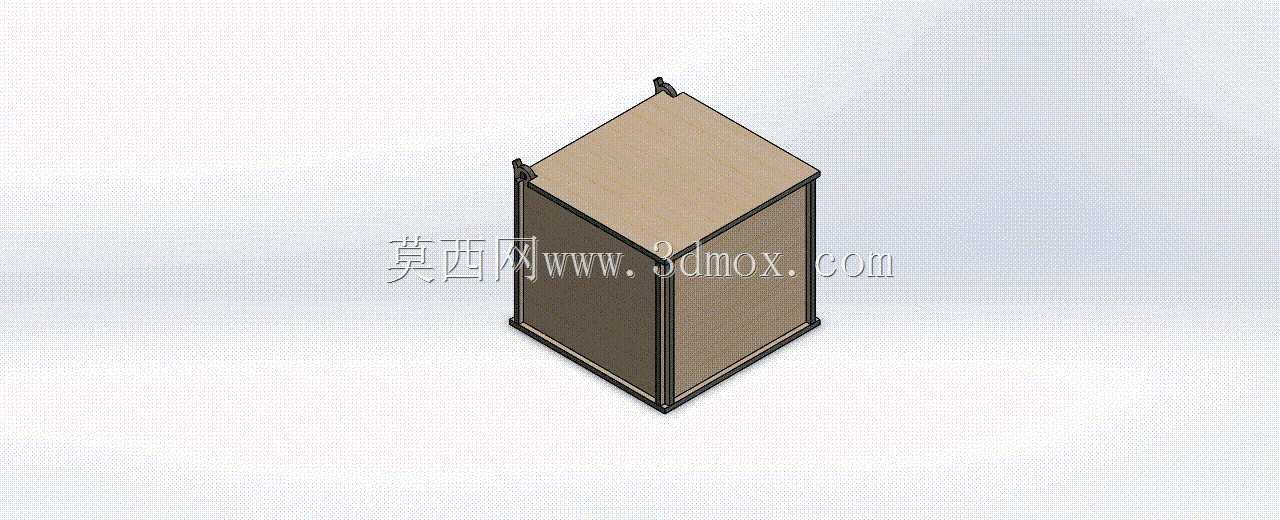

　　该结构面向小批量钣金加工与现场快速装配场景，采用平板激光切割后折弯、拼插组合的方式形成立式六面体收纳箱体，可用于车间工位小件存放、工装辅料归集、桌面工具收纳以及简易防护外罩等用途。整体外形为窄高立方形态，底面占地紧凑，适合布置在工位侧边、设备旁通道或工作台角落；高度方向预留较充足的内部空间，能够放置长条工具、小型量具、备件盒及零散五金件。箱体由多块钣金面板围合而成，侧板、背板、底板和顶盖板之间通过边缘折弯边、定位缺口和卡扣结构相互约束，减少对焊接工序的依赖。加工时，各零件可从标准板材上排版切割，材料利用率较高；折弯后依靠板件自身的搭接关系完成预定位，再在关键连接处进行点焊、铆钉或螺钉紧固，即可获得稳定的框体。

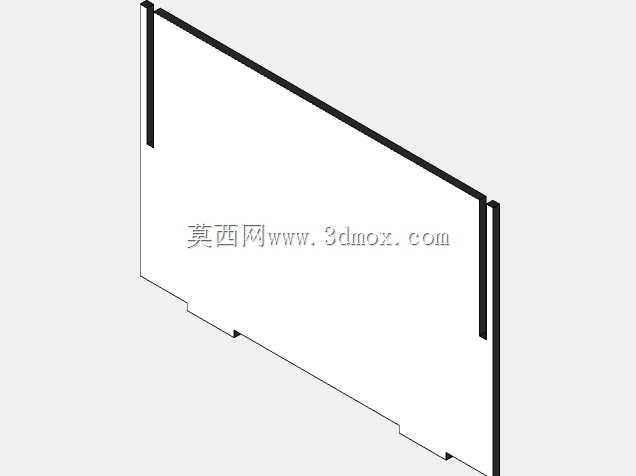

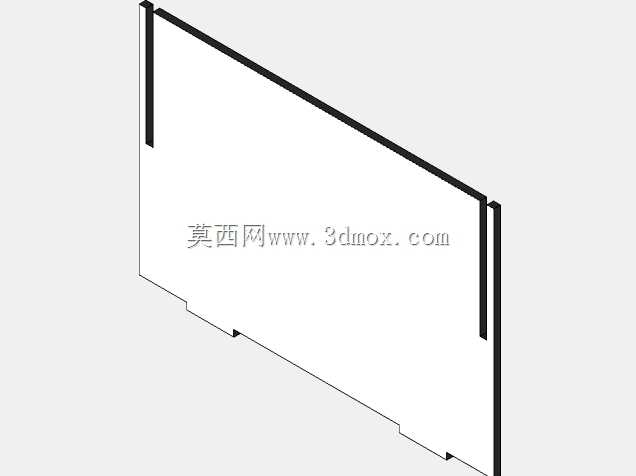

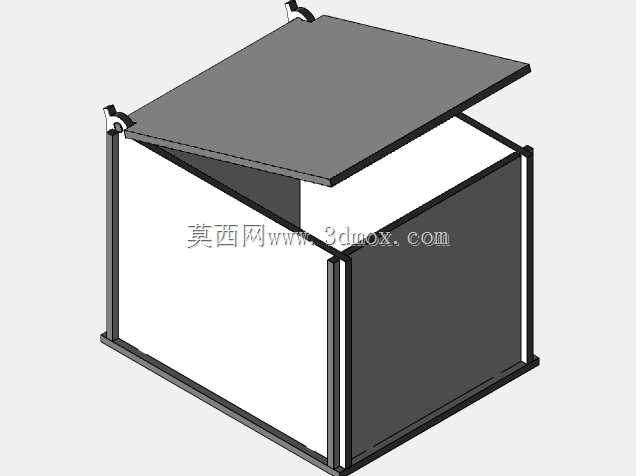

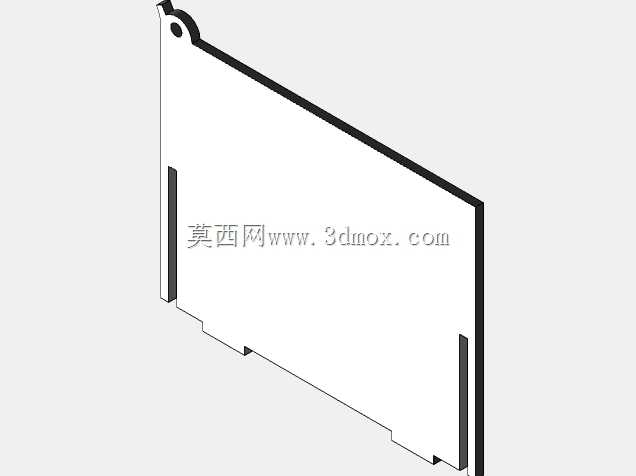

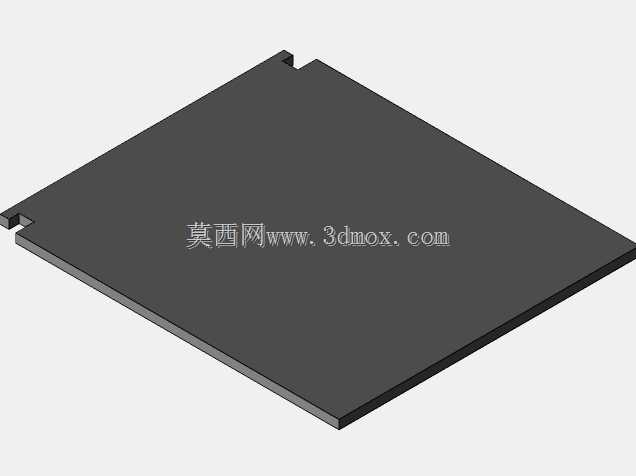

　　从结构思路看，设计重点不在复杂曲面，而在板件拆分、折弯余量、拼插顺序和装配干涉控制。每块面板的边缘均承担定位与连接功能，相邻板件通过折边形成类似箱体龙骨的加强作用，使薄钣金在不增加大量加强筋的情况下获得较好的抗扭刚度。顶部盖板与侧框之间设置限位结构，能够限制盖板横向窜动；底部边框向内或向外折出连接边，既提高底口刚性，也为放置平面提供接触边界。四角位置的竖向轮廓连续贯通，搬运或堆叠时载荷可沿侧边传递，避免薄板中部直接受力。

　　实际建模时需要重点核对板材厚度对装配尺寸的影响。激光切割件在二维展开阶段看似简单，但折弯后内尺寸、外尺寸和搭接尺寸会因板厚、折弯半径、中性层偏移而产生差异；若仍按理论外形直接拼合，容易出现侧边缝隙过大、盖板无法落入、卡扣过紧或装配后扭曲等问题。因此，面板之间应明确内包或外包关系，折弯边方向需在三维中逐件检查，缺口宽度要与相邻板厚及装配间隙匹配。对于需要徒手拆装的部位，卡扣不宜过长，插入端可设置导入斜角；对于永久固定部位，则可保留螺钉过孔或点焊让位边。

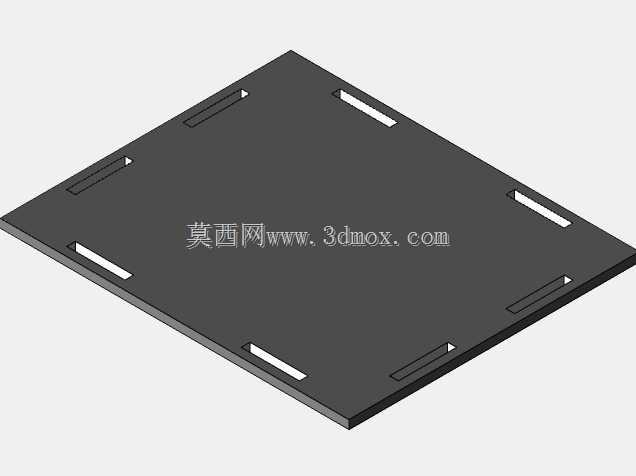

　　箱体的安装边界主要由底框外形和上部开口决定。底框应保持平整，四脚接触区域避免局部翘曲；若放置在振动设备附近，可在底部增加橡胶垫或折边脚垫，以减少滑移和噪声。箱体靠墙使用时，背板可采用整板或局部留空方式：整板防护性更好，适合防尘与遮挡；局部留空则便于线缆穿过、减轻重量并观察内部物品。若作为电气元件或气动元件的简易外罩，还需在侧板或背板上补充散热孔、风扇安装孔、走线槽和开关面板孔位，这些开孔应远离折弯边，防止孔边变形并保留紧固件间距。

　　功能扩展方面，该箱体可在内部增加水平隔板、竖向分格片或挂板，隔板通过侧板上的阵列缺口支撑，无需额外支架；门板可根据使用环境选择透明亚克力板、金属平板或网孔板，铰链位置利用侧边折弯面安装，锁扣则固定在前框加强边上。由于主体为规则平板件，修改高度、宽度和深度时只需调整对应板材的展开尺寸及连接缺口位置，系列化派生较为方便。对于教学、样件展示或个人工坊应用，这种结构能够直观体现钣金展开、折弯补偿、切割排版和装配约束之间的关系；对于工业现场，则可作为低成本、短周期、可按空间定制的储物与防护单元。建模评审时应关注板件是否存在无法折弯的过小法兰、拼插顺序是否被相邻板件锁死、外露边是否需要折边安全处理，以及箱体满载后底部和侧边是否会产生明显挠度。
