液压电梯多槽双向传动曳引滑轮

　　在液压驱动的升降类设备里，钢丝绳或同步牵引带的走向、包角与张力分配，直接决定轿厢运行的平顺度和长期可靠性，这款多槽轮正是为这类传动链路设计的核心回转件。它并非普通单槽导向轮，轮缘连续加工出多道平行环槽，可同时容纳多根牵引绳，让载荷在各绳间均匀分摊，避免单根过载；双向运转的属性意味着轮体在轿厢上升、下降两个工况下都要承受交变切向力，因此槽型的轮廓精度、轮体的动平衡余量都需要在建模阶段就纳入考量。

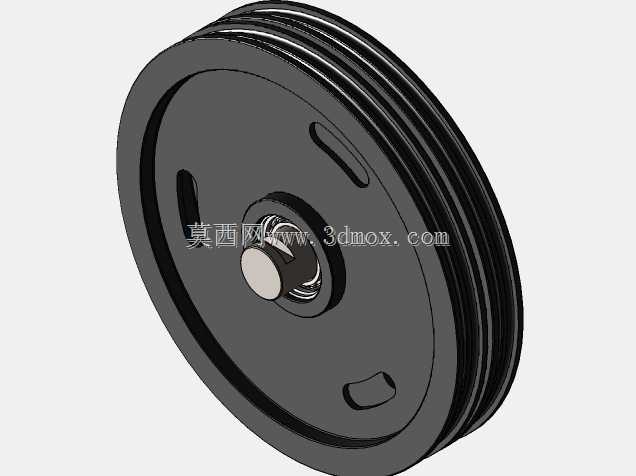

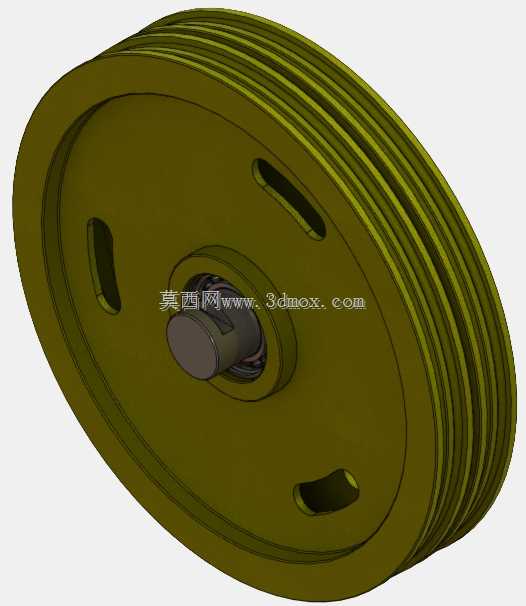

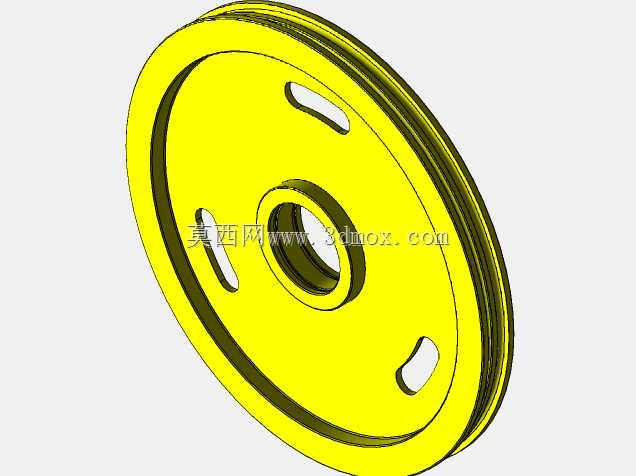

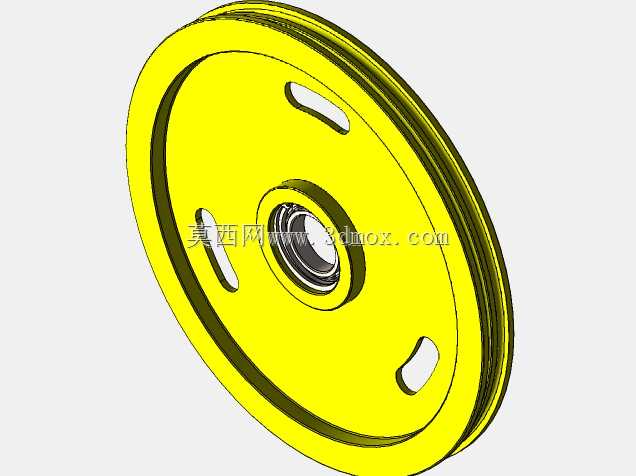

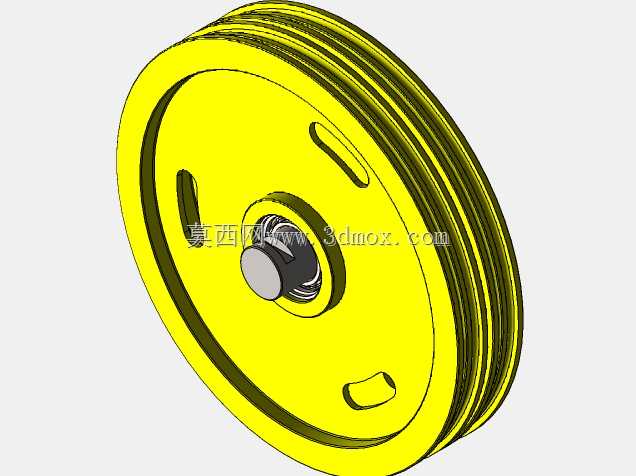

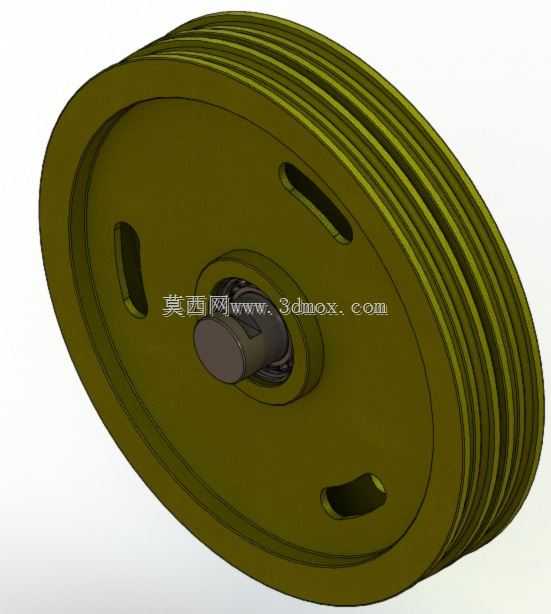

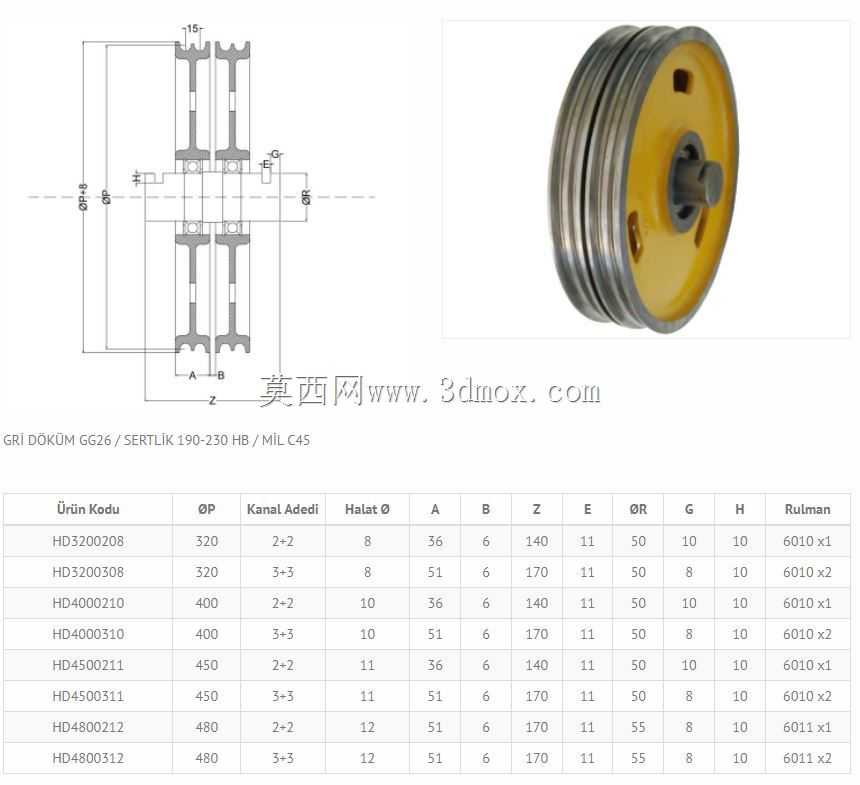

　　从结构上看，轮体采用盘式辐板构型，而非厚重实心轮：外缘是带环槽的工作圈，中间靠圆盘辐板承接扭矩，辐板上开出数个异形减重孔，既削减转动惯量，让启停换向更轻快，也为装配时穿过工具、避让周边构件留出空间。中心区域是轮毂与轴承安装位，内置轴承支撑整轮绕固定轴回转，轴端与机架支座配合，把牵引张力产生的径向载荷平稳传递到承重结构上。这种“厚轮缘+薄辐板+加强轮毂”的布局，在保证绳槽处耐磨和刚度的前提下，把自重控制在合理范围，对于随动或频繁换向的滑轮来说，轻量化意味着更小的附加惯性和更低的能耗。

　　建模时的设计思路围绕牵引件的啮合关系展开：环槽的截面形状、槽距与槽底直径需要和所选钢丝绳或牵引带规格严格对应，槽底圆弧半径过小会夹伤绳股、过大则易造成绳间跳槽，槽面的光洁度直接影响牵引件的疲劳寿命。多槽之间的平行度靠轮缘的整体车削成型保证，在三维中通过回转特征加阵列环槽即可高效构建，后续修改槽数、槽距或外径时，参数化的设计表能让尺寸联动更新，这也是这类系列化滑轮常用的建模方式——把轮径、槽数、孔径、辐板厚度等关键尺寸设为变量，适配不同载重和提升高度的梯型。

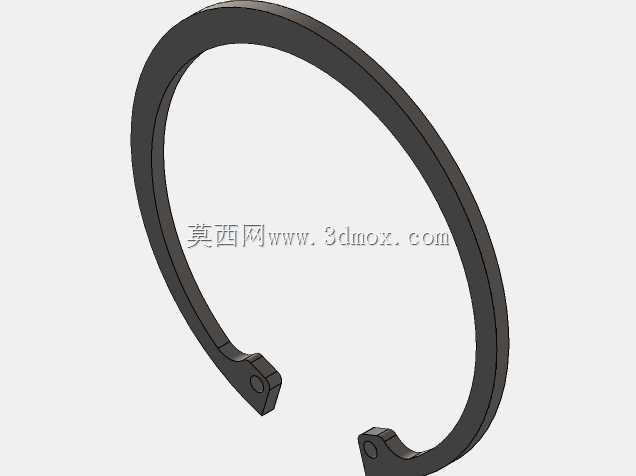

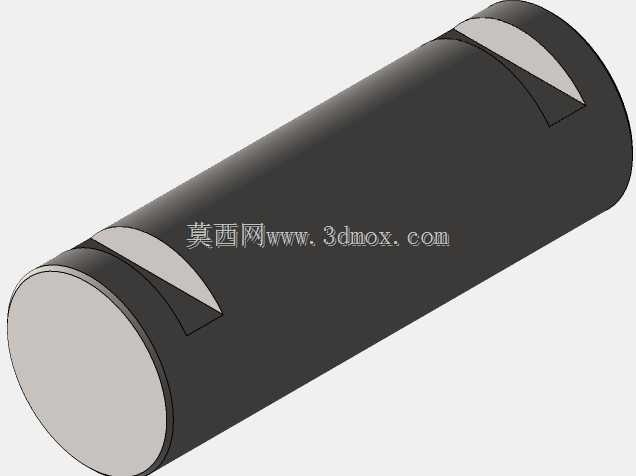

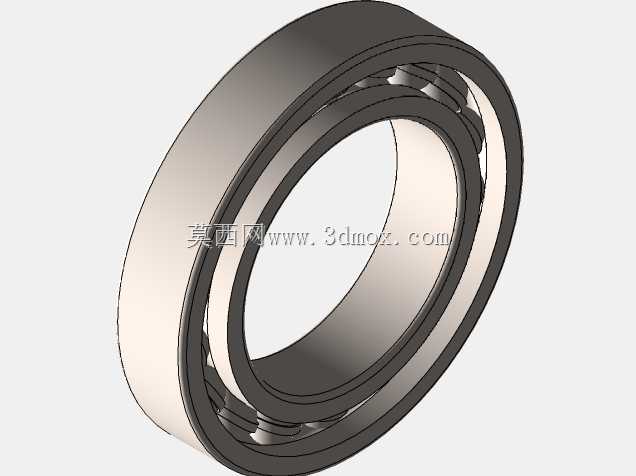

　　安装边界方面，需要重点校核三个尺寸链：其一是中心轴承孔与支承轴的配合，轴径、轴承宽度决定轮毂的轴向长度；其二是轮体外径与牵引绳包角，轮径越大，绳的弯曲应力越小，但占用空间也越大，选型时要在机房或井道布置空间内权衡；其三是轮缘外侧到机架、护栏等固定件的径向间隙，多槽轮宽度较大，轴向窜动量和绳的偏角都要控制，防止牵引绳脱槽或相互摩擦。辐板上的减重孔在装配阶段也可作为观察和穿装工艺孔使用。

　　实际应用中，这类滑轮常见于液压电梯、液压升降平台以及货梯的曳引或导向系统，布置在油缸柱塞端、机房转向位或轿厢反绳位置，用来改变牵引绳走向、增大曳引包角或实现倍率省力。液压系统提供直线顶升力，而滑轮组通过绳轮倍率把行程和力进行转换，多槽设计则兼顾多绳冗余——即便某一根绳出现张力衰减，其余绳仍能短时维持承载，提升安全裕度。设计校核时还要关注轮体的线速度与轴承额定转速的匹配，以及交变载荷下辐板与轮毂过渡圆角处的应力集中，圆角处理和壁厚渐变往往是避免早期开裂的关键细节。整体而言，这是一件把牵引传动、载荷分配、轻量化与安装工艺结合在一起的典型盘类回转构件，建模时对槽型参数、轴承接口和减重孔布局的把握，直接关系到后续出图、加工与现场装配的可行性。
