钣金件批量转激光切割图纸转换工具

　　在结构件车间的日常排产里，钣金加工环节最耗人工的从来不是折弯或者焊接，而是从整套装配体里把成百上千个需要激光下料的板材零件逐一筛出、逐个展开、再逐一导出切割设备能直接读取的平面轮廓。很多做成套设备的项目，单台整机里钣金护罩、安装支板、设备门板、走线槽板、加强筋板加起来动辄上千件，过去靠人工逐个点开零件、手动生成展开、再逐一命名保存，一个熟练工艺员耗上两三天都未必能核对完，中途一旦漏选了某个子装配里藏着的小板件，到下料阶段才发现缺件，整条切割工位都要停等补图，生产节奏全被打乱。这款转换工具正是针对这个车间里的真实痛点开发，它直接挂载在三维设计环境内部运行，不需要把模型文件反复导出到第三方软件里做格式中转，设计员完成整套设备的结构建模之后，只需要框选整个总装配体，工具就会自动遍历装配树里的所有层级，把所有具备钣金属性的板材零件自动识别筛选出来，不管这个零件藏在多少层嵌套的子装配内部，都不会被遗漏，而轴类、紧固件、机加工件、外购标准件这些非钣金零件会被自动过滤，不需要人工逐一甄别勾选。

　　很多车间做激光下料的时候，同一台设备的钣金件往往会对应多个不同的配置状态，比如同一台护板在不同设备型号上开孔位置不同、安装边的折弯高度有区别，过去人工导出的时候很容易把旧配置的展开图导出去，导致切出来的孔位和当前生产的机型对不上，批量报废整板板材。这款工具支持直接选定指定的配置项批量生成展开，所有导出的轮廓都和当前选中的配置参数完全对应，从根源上避免了配置错选带来的下料错误。输出路径的设置也完全贴合车间的生产管理习惯，工艺员既可以选择让每个零件的展开文件自动保存到对应装配体的同级目录下，和原设计文件归档在一起，方便后续设计变更的时候快速溯源；也可以统一指定一个集中的下料文件夹，把本次生产批次所有的切割轮廓全部汇总到一起，直接传给切割工位的操作工，不需要再挨个文件夹翻找零散文件。

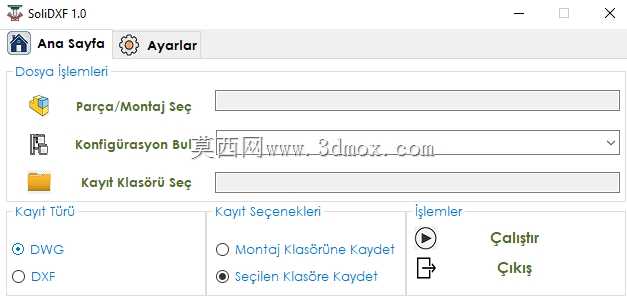

　　输出格式上同时覆盖了行业内激光切割设备通用的两种平面图纸格式，工艺员可以根据车间现有切割设备的读入习惯自由切换，导出的轮廓自带板材下料需要的补偿参数预留，不需要操作工在切割系统里二次调整线条属性。工具的操作界面做了极度的简化，核心操作只有三步：选定要处理的装配或者零件范围、确认需要导出的配置版本、指定文件保存的目录，之后点击运行按钮，工具就会在后台自动完成所有零件的展开计算、轮廓提取、格式转换和文件命名，哪怕是上千个零件的大批量处理，全程不需要人工值守，工艺员可以同步去处理折弯工序编排或者BOM清单核对的其他工作。

　　从落地的适用场景来看，不管是做通讯机柜、自动化设备护罩、机床外防护，还是做电梯钣金构件、激光切割机自身的钣金机身件，只要是多钣金零件的成套装备设计生产场景，这套工具都能把原本数天的人工导出工作量压缩到十几分钟，更关键的是它完全规避了人工操作里漏件、错配、命名混乱、文件散落的常见问题。过去车间里因为下料图纸和三维模型版本不一致导致的返工，在使用批量自动转换之后几乎可以完全杜绝，所有导出的切割轮廓都和当前最新的三维设计模型实时关联，一旦设计端修改了板件的开孔尺寸或者折弯边长度，重新运行一次转换就能直接生成更新后的下料文件，不需要人工挨个修改旧图纸，从设计端到生产端的数据流完全打通，没有信息断层。

　　工具本身没有复杂的安装配置门槛，不需要部署额外的服务器或者数据库，在设计工位的本地环境就可以直接运行，处理完成的文件可以直接对接车间的排版套料软件，操作工拿到汇总后的轮廓文件就可以直接做板材排版，省去了大量跨软件反复导入导出的冗余步骤，对于多品种小批量的钣金定制加工场景来说，这种自动化的批量处理能力，能直接把工艺准备阶段的人力成本压到原来的十分之一以下，也让新入职的工艺员不需要花大量时间熟悉繁琐的手动导出流程，快速就能承担起下料图纸准备的工作。
