电梯层门旗形钣金限位联动挂板结构

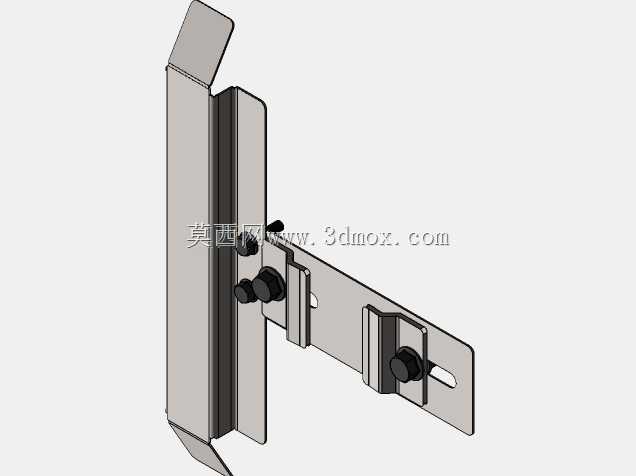

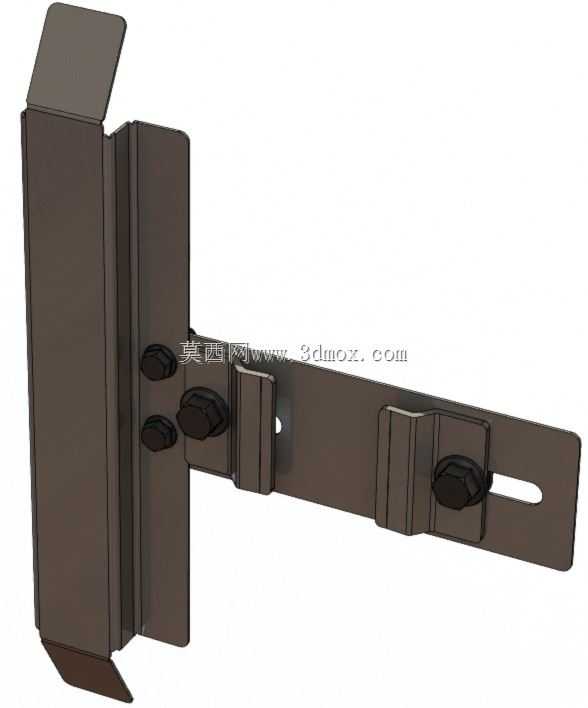

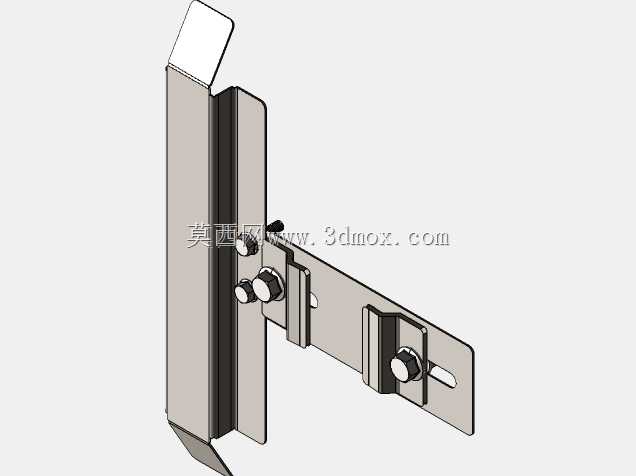

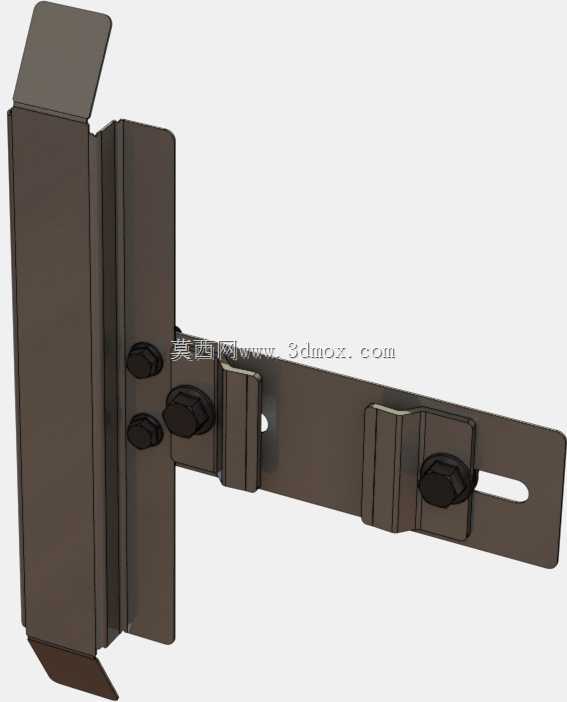

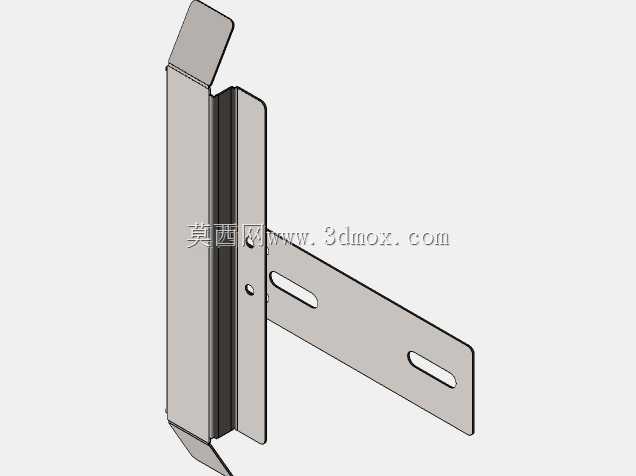

　　这套钣金联动构件多用于电梯井道层门侧的旗板安装位，现场安装时先将竖向折弯段贴合在层门导轨旁的固定基准面，长条形横向臂体沿门机开合方向延伸，臂上预留的长圆孔可覆盖土建预埋、导轨装配带来的累计公差，装配阶段无需在现场二次扩孔，松开锁紧旋钮即可沿长槽微调横向位置，对位完成后旋紧两个黑色快锁旋钮，靠旋钮端面的摩擦压紧力锁定臂体角度与位置，日常维保调整门刀间隙时也无需拆卸整组构件，单人即可完成间隙校准。构件整体采用薄钢板折弯成型，竖向段做了双道直角翻边，翻边既提升了薄板的截面惯性矩，避免门体反复启停震动导致竖板出现面外翘曲，也让竖板和安装基准面之间留出了走线空隙，门机信号线缆可以沿翻边间隙排布，不会被运动部件剐蹭。

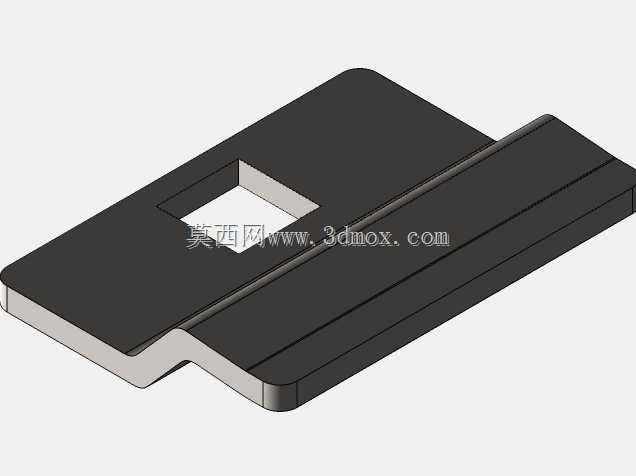

　　横向臂体上冲压出两处凸起的定位卡槽，卡槽的间距对应层门联动钢丝绳或者同步摆杆的标准安装尺寸，装配时联动件可以直接卡入卡槽预定位，不需要工人全程托举部件对位拧螺丝，大幅缩短井道内高空作业的操作时长。臂体末端的开槽位用来安装门球或者触发打板，当轿厢门刀随轿厢平层移动到对应楼层时，门刀会带动这块横向摆臂小幅转动，进而拉动层门的锁钩解锁，实现轿门带动层门同步开合的动作逻辑。竖向板顶端的斜向折边是机械限位面，当层门开启到设定行程终点时，门体上的限位撞块会抵在这处斜折边上，硬限位阻断门体继续超程移动，避免层门脱开门机滑块的导向区间。设计阶段首先要核对的边界是竖板的安装高度，竖板总高需要匹配层门门头的安装梁高度，

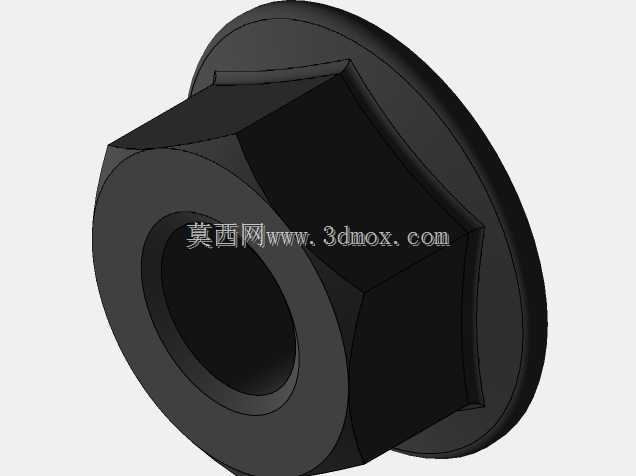

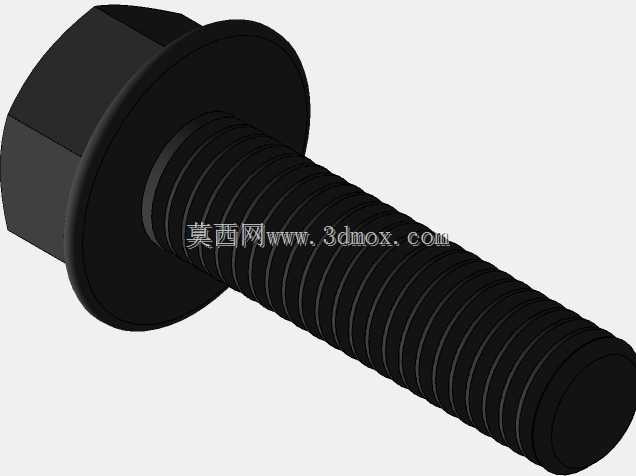

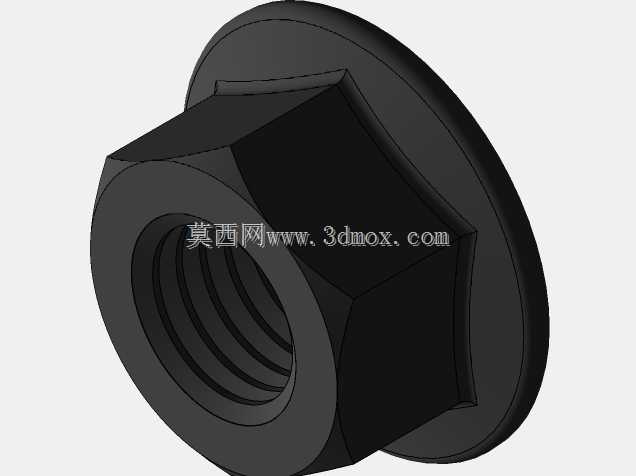

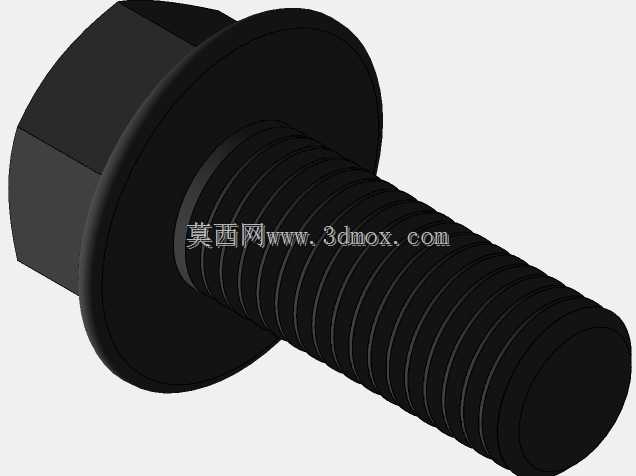

　　保证横向臂的回转中心和门刀的作用高度处在同一水平面上，若高度差超过三毫米，门刀触碰臂体时就会产生额外的分力，长期运行会导致臂体连接孔位出现椭圆磨损。横向臂的有效伸出长度需要结合层门和轿门的安全间隙设定，伸出过长会导致轿厢正常上下运行时门刀剐蹭臂体，伸出过短则平层时门刀无法有效咬合带动摆臂，建模时需要先模拟轿厢在±三十毫米平层误差范围内的运动轨迹，确认臂体所有轮廓都不会和轿厢外围护罩发生干涉。折弯工艺方面，所有折弯内角都预留了和板厚匹配的折弯半径，没有出现直角清角的结构，既避免折弯时板材外侧出现拉伸裂纹，也消除了尖角位置的应力集中，应对门体每日上千次的往复启停冲击，折弯焊缝位置不会出现疲劳开裂。两处快锁旋钮的安装柱都做了翻边攻丝处理，

　　翻边高度相当于增加了三到四扣的螺纹啮合长度，薄板上直接攻丝容易出现滑牙，翻边后螺纹的承载能力提升数倍，频繁松紧调整也不会损坏螺纹孔。构件表面做发黑氧化处理，在井道多粉尘、温差变化大的环境下不容易生锈，不需要额外喷涂油漆，也避免漆层脱落掉落到门机滑块里引发卡滞。现场排布多台同规格层门构件时，横向臂的开槽方向统一朝向井道中心侧，所有调节余量都朝向门刀一侧，维保人员在轿顶作业时不需要探身到层门外侧就可以触碰调节旋钮，作业安全冗余更高。结构上没有采用焊接一体式的不可调设计，所有活动配合位都留了合理的间隙公差，即便长期运行出现轻微磨损，也可以通过旋钮微调补偿磨损量，不需要整体更换构件，降低后期运维的配件成本。建模时需要把钣金的展开系数同步录入，折弯扣除值匹配常用冷轧钢板的加工参数，输出的展开图可以直接给到钣金车间下料，不需要工艺人员二次返工修正展开尺寸，缩短从设计到样机试装的周期。
