电梯层门液压解锁退凸轮执行机构

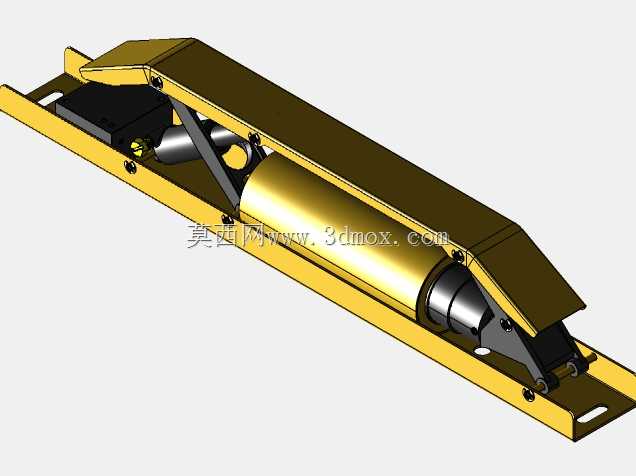

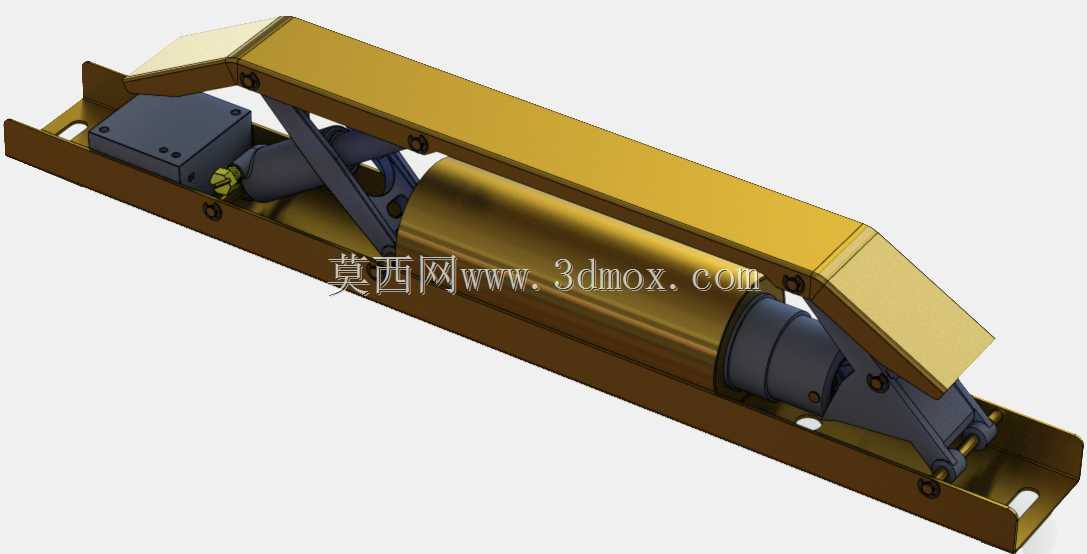

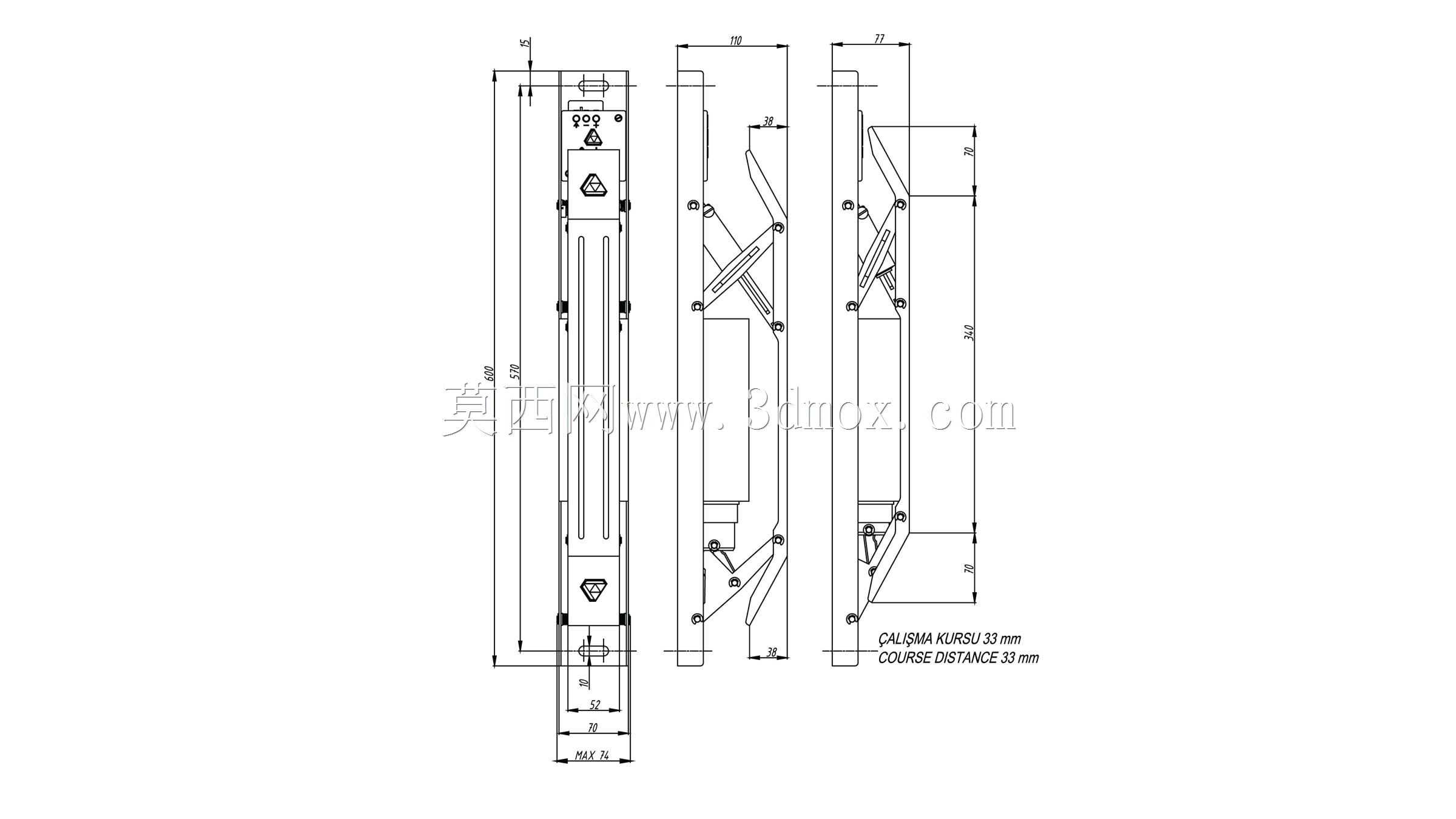

　　这套机构面向电梯层门侧的应急解锁与门位退让场景，核心解决轿厢未平层、层门闭锁状态下的受控开启问题，在常规电梯维保、消防应急处置、老旧梯改造加装场景中使用较多。整体采用长条形底座承载布局，底座两端预留安装孔位，可直接贴合电梯井道侧壁或层门门头支架固定，安装时底座长度方向与层门开合方向平行，整体厚度控制在较小范围，不会侵占轿厢与井道的安全间隙，适配多数常规客梯、货梯的门头安装空间，无需对原有层门结构做大规模切割改动。

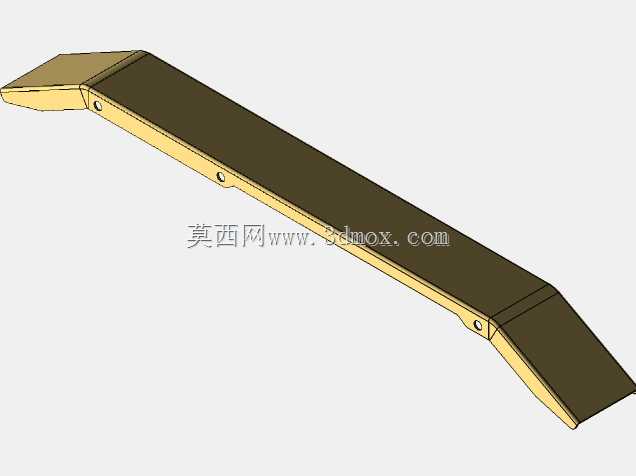

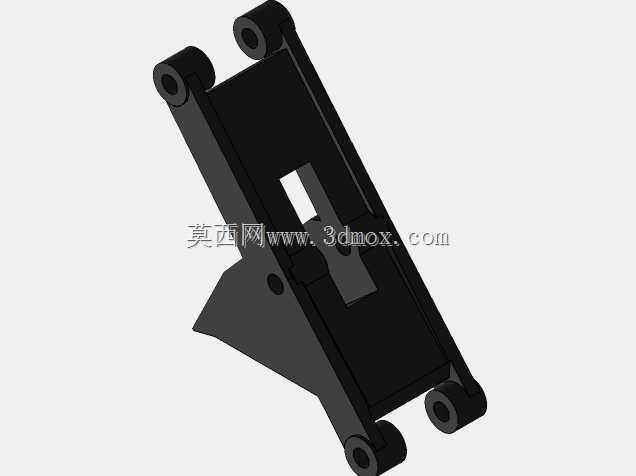

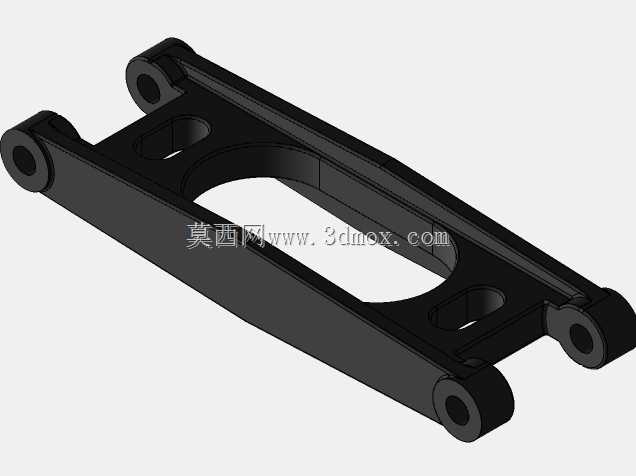

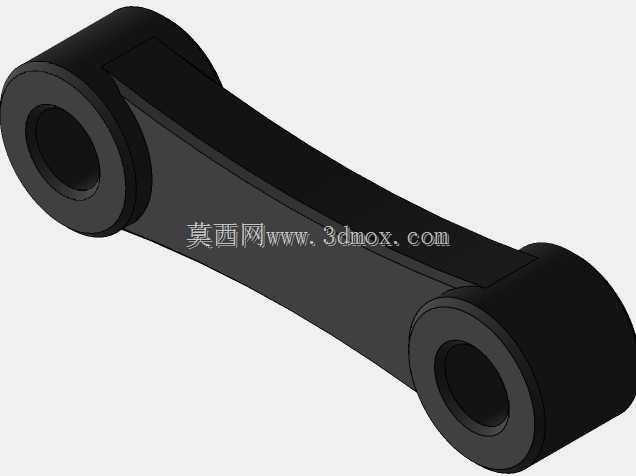

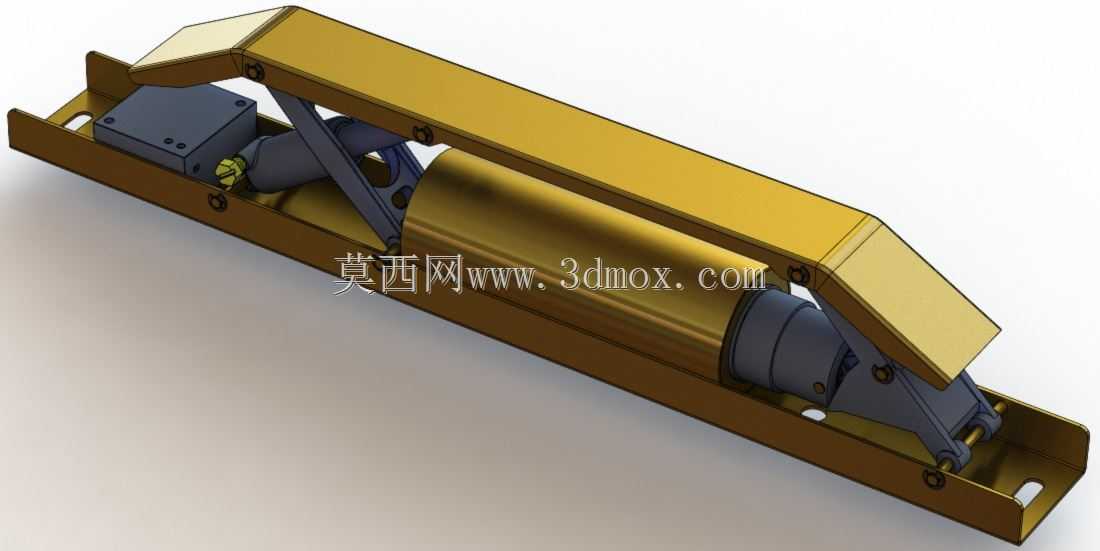

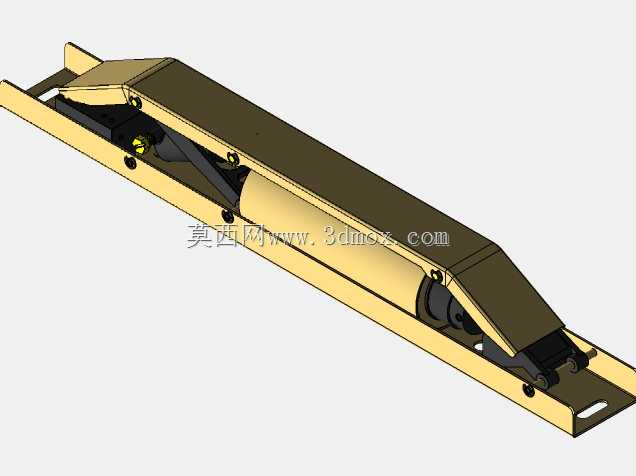

　　动力部分采用直线液压推杆作为输出元件，缸体沿底座长度方向布置，推杆端部与剪式摆臂铰接，剪臂另一端连接顶部的抬升压板，液压充油时推杆伸出，推动剪臂绕铰接点转动，将直线推力转化为压板的抬升翻转动作，压板下压或抬起时即可拨动层门联锁锁钩，完成锁舌的退让解锁。液压驱动的优势在于输出推力平稳，动作过程无刚性冲击，不会对层门门锁的机械触点造成硬性磕碰，同时液压回路自带阻尼特性，解锁到位后可保持持压状态，避免门体意外回弹闭锁。

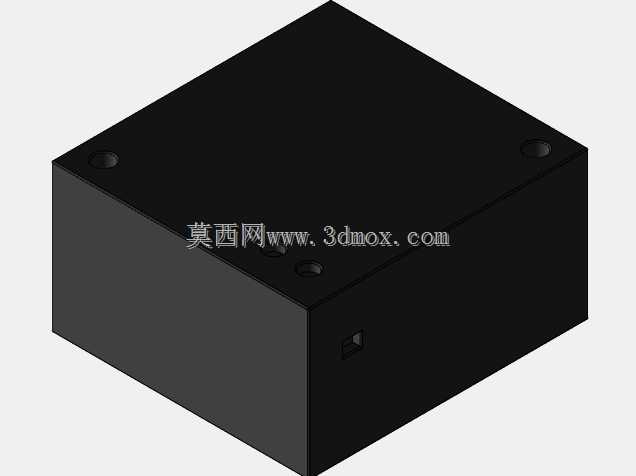

　　机构侧部集成了方形电磁控制阀组，阀块上预留油路接口与电气接线点位，可直接接入电梯的安全回路控制系统，正常运行状态下电磁阀锁止油路，机构保持收起位，锁钩始终卡在层门门锁限位槽内，层门无法被外力随意拉开；只有当系统输出合法解锁信号、或是应急手动泄压触发时，油路才会导通，推杆动作完成解锁。端部的凸轮随动件与锁钩轴直接配合，凸轮型线按照锁舌的退让行程设计，抬升过程中先消除锁钩间隙，再平稳推动锁舌脱离锁扣，行程末端设置硬限位块，避免过行程损坏门锁部件。

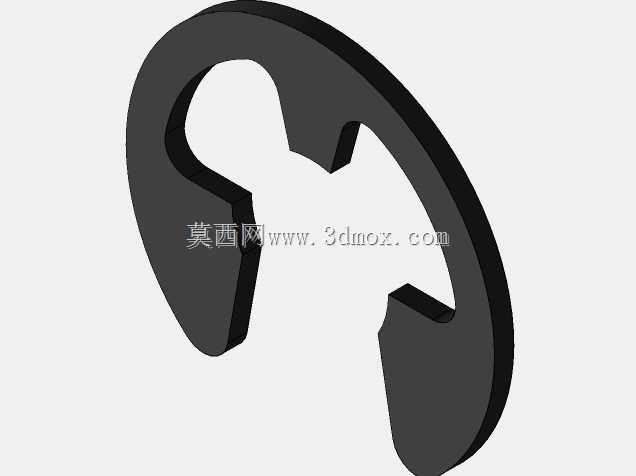

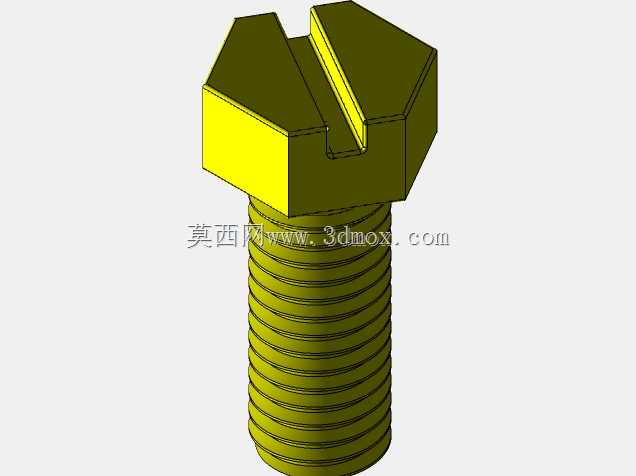

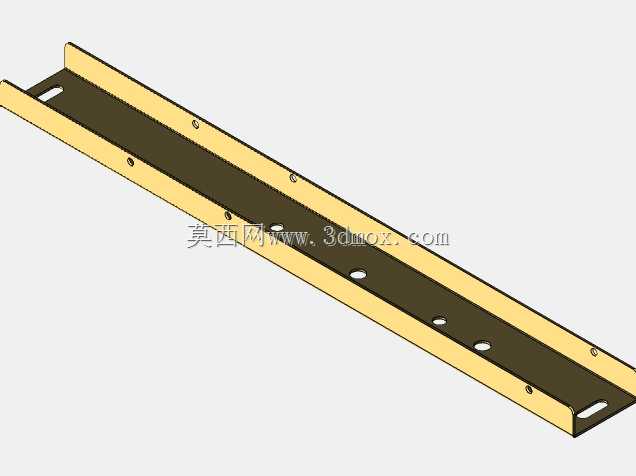

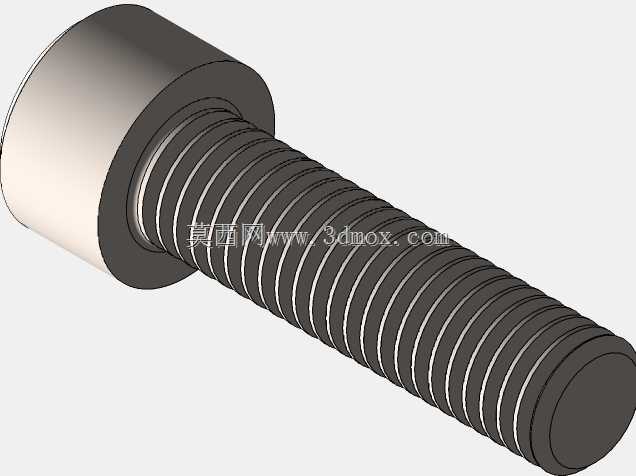

　　设计时整套运动副都做了铰接余量校核，剪臂两侧的铰接点采用同轴销轴连接，配合轴用挡圈防脱，长期往复动作不会出现销轴窜动；底座采用折弯钣金成型，边缘做翻边加强，在控制整体重量的同时保证承载刚度，液压缸体通过管卡固定在底座凹槽内，缸体两端预留浮动间隙，可抵消动作过程中的微小装配误差。顶部压板工作面做了折弯翻边，接触锁钩的位置贴合锁钩外形，不会出现打滑偏载。现场安装时只需对齐门锁锁钩的拨动点位，固定底座四个安装孔，再接上液压油路与控制线缆即可完成布设，机构的动作行程、解锁推力都可通过液压阀的溢流压力微调，适配不同厚度、不同锁具规格的层门使用，日常维保中可直接拆开铰接点加注润滑脂，维护点位外露无遮挡，不用整体拆解机构即可完成检修。
