自行车头管定位加工专用工装夹具

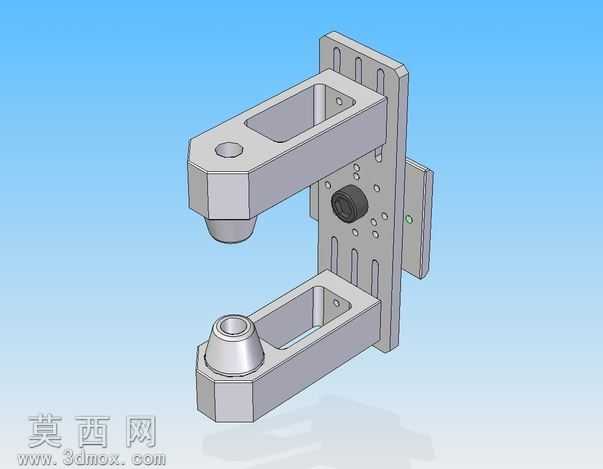

本款夹具为自行车头管加工工序专用定位工装，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的设计规范，对每一处安装孔位、定位基准面、夹紧接触面都做了精确的尺寸约束，确保模型可直接对接生产加工的工艺要求。模型渲染阶段采用哑光金属材质模拟实际工装的45号钢基材质感，对安装背板的长槽调节结构、上下悬臂的定位锥头、侧面的旋钮夹紧组件都做了材质区分，调节旋钮做了发黑处理的材质表现，定位接触面做了精磨面的高光质感处理，清晰呈现各部件的功能属性。结构设计上采用立式背板安装结构，背板上开设多组平行长圆孔，可实现上下悬臂的高度位置调节，适配不同长度规格的头管装夹需求；上下悬臂采用对称式L型结构，端部设置锥度定位头，可对头管的两端内孔做精准同轴定位，保证装夹后的同轴度公差；侧面设置滚花旋钮式夹紧组件，无需额外工具即可完成快速锁紧操作，操作便捷性适配生产线的快换加工需求。设计思路围绕头管加工的角度精度要求展开，将角度调节精度控制在0.5度步进，通过悬臂与背板连接位置的定位销孔配合实现角度的精准调整，确保头管在进行端面铣削、钻孔、坡口加工等工序时，定位基准统一，装夹重复精度高，有效降低加工过程中的装夹找正时间，提升批量加工的生产效率。建模过程中对所有活动部件都做了装配约束模拟，验证了悬臂上下调节、角度调整、旋钮夹紧的全行程动作无干涉，各连接部位的壁厚、强度都经过结构校核，可满足实际生产中的夹紧力需求，避免装夹变形影响工件加工精度。
