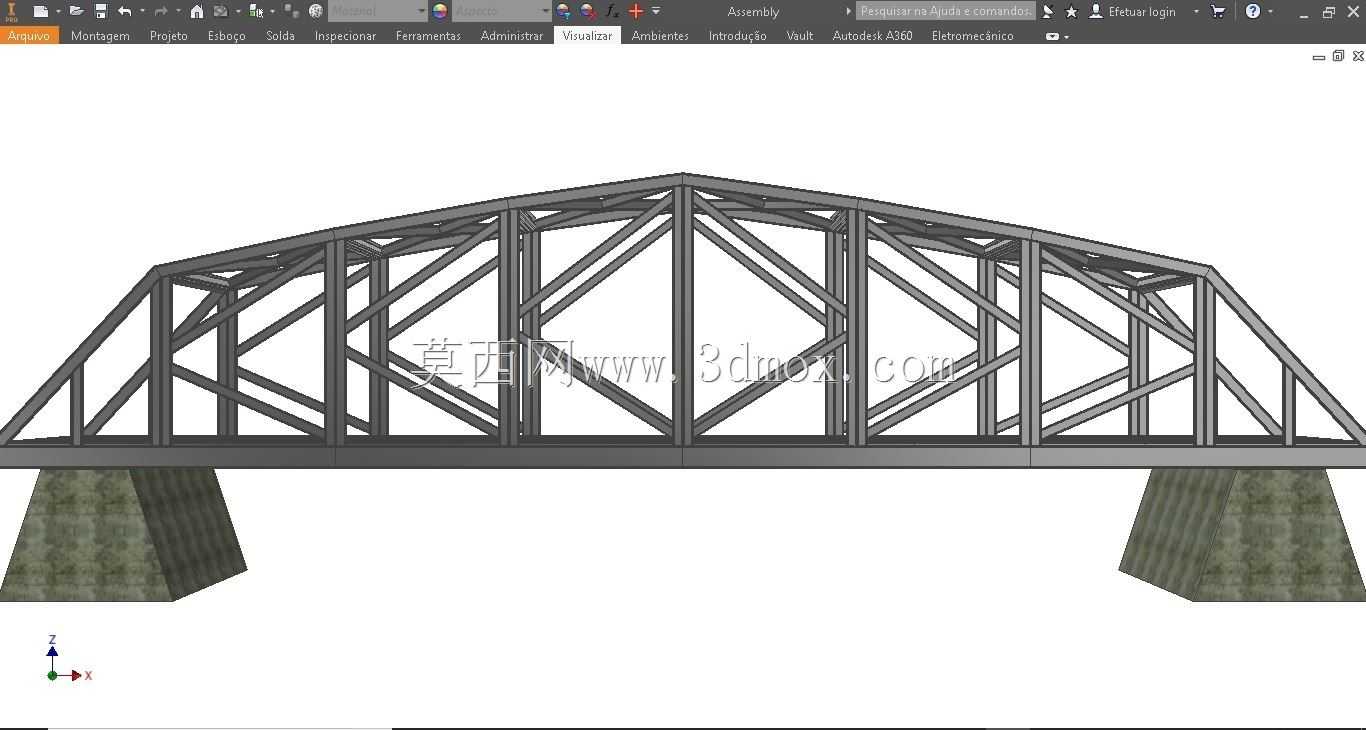

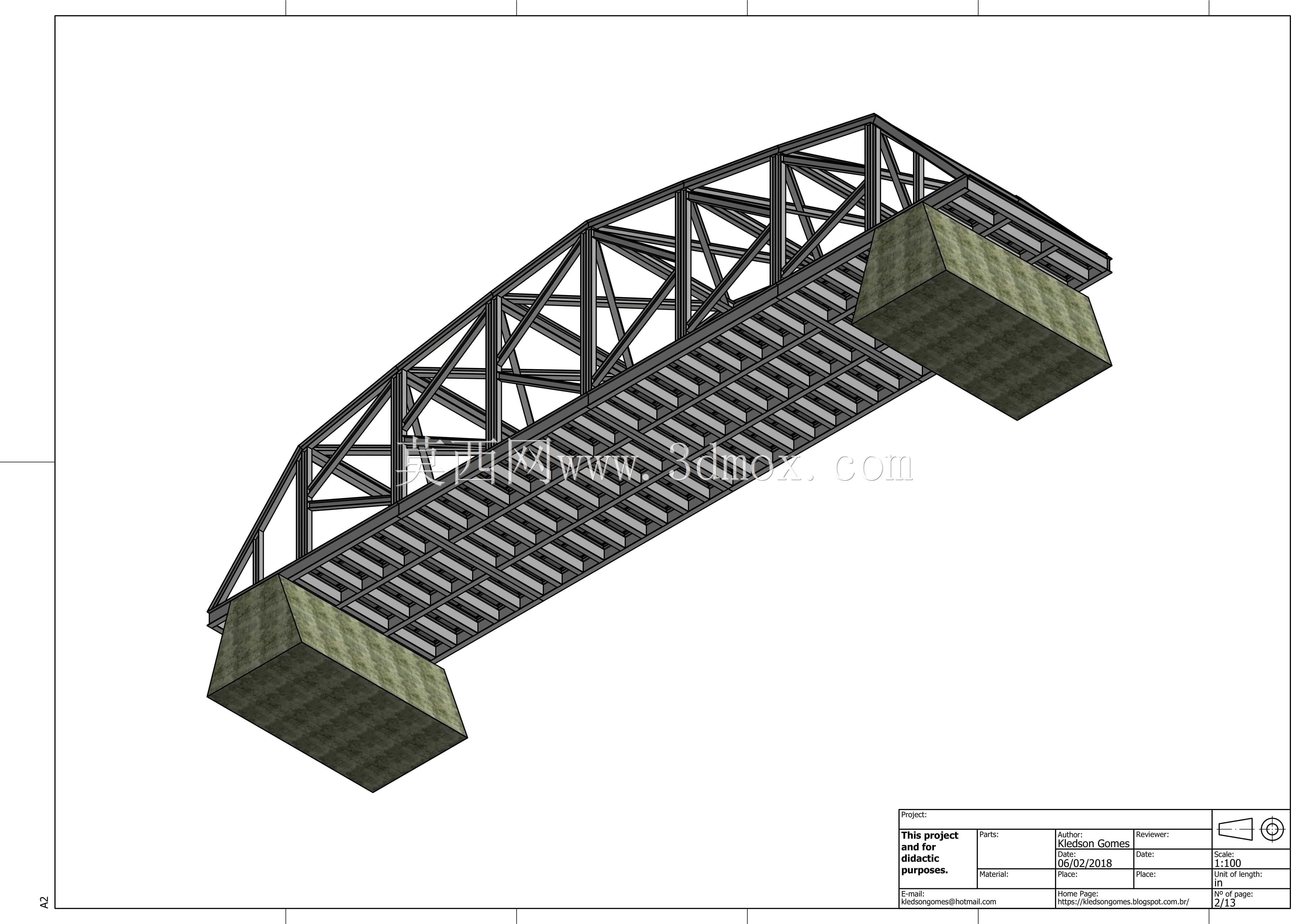

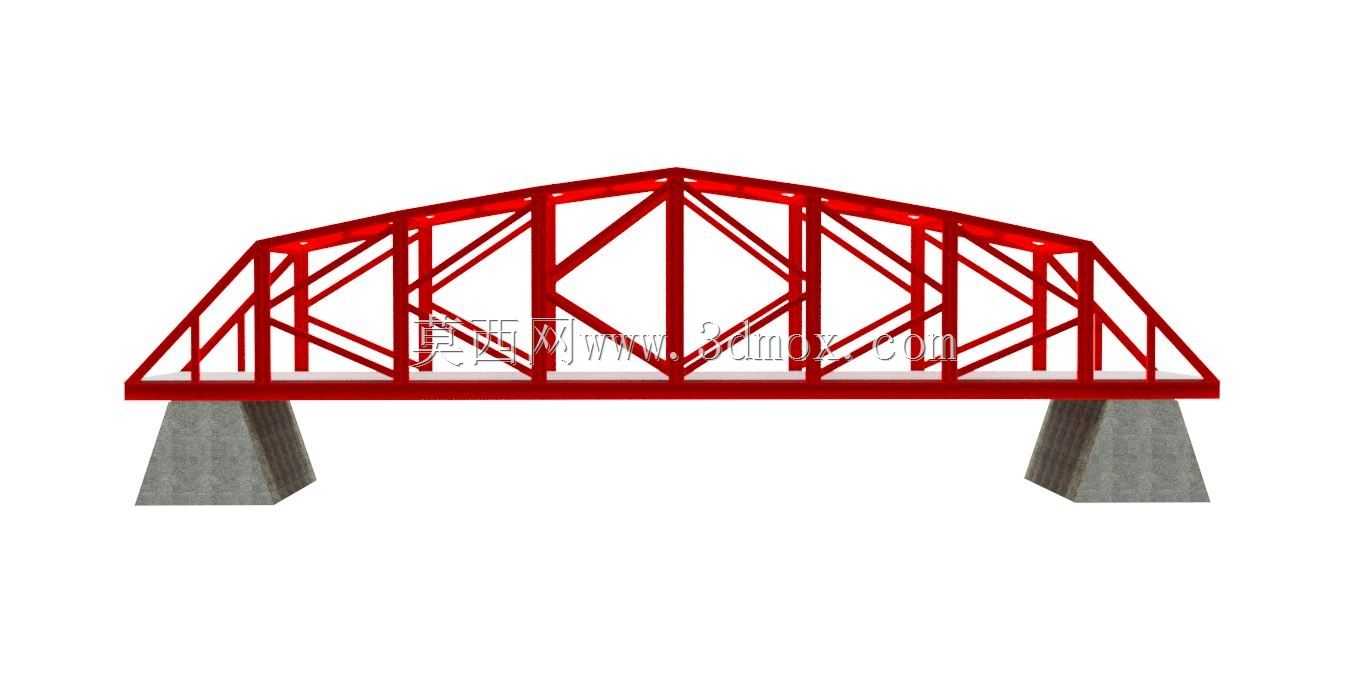

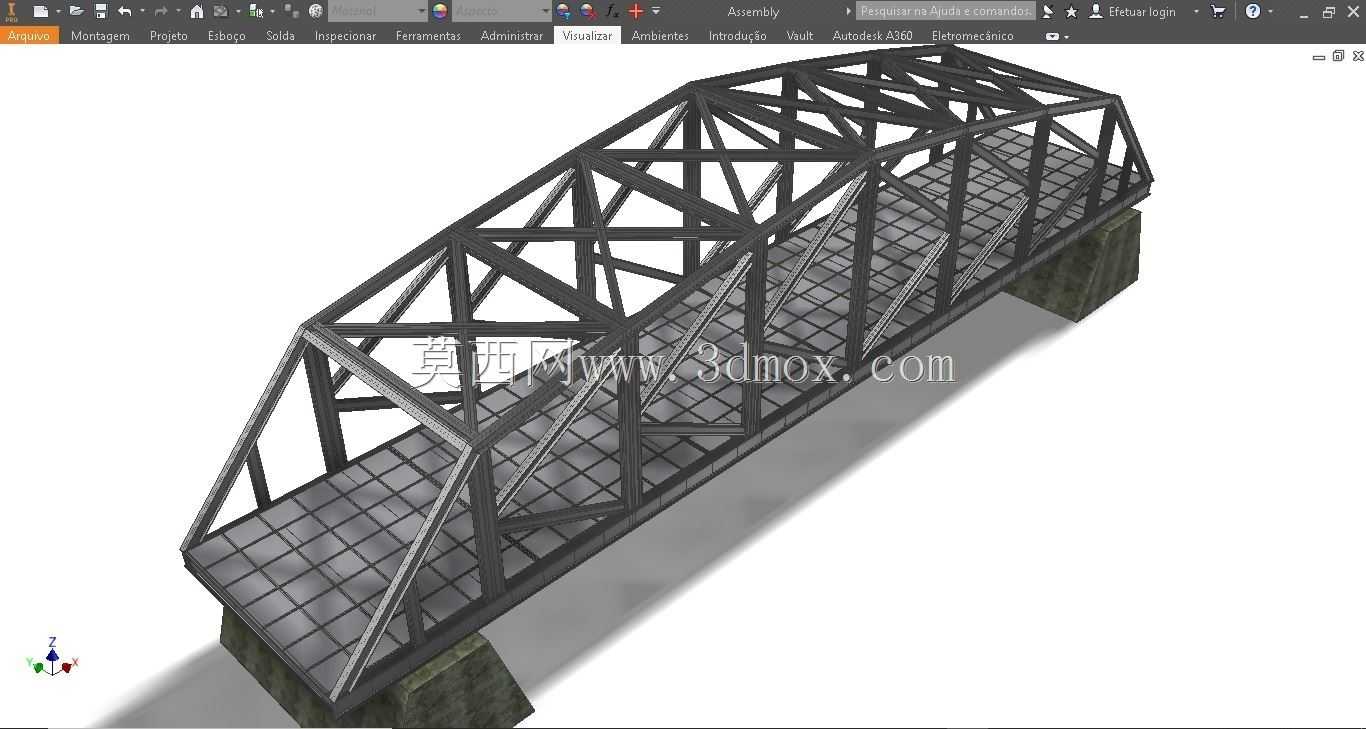

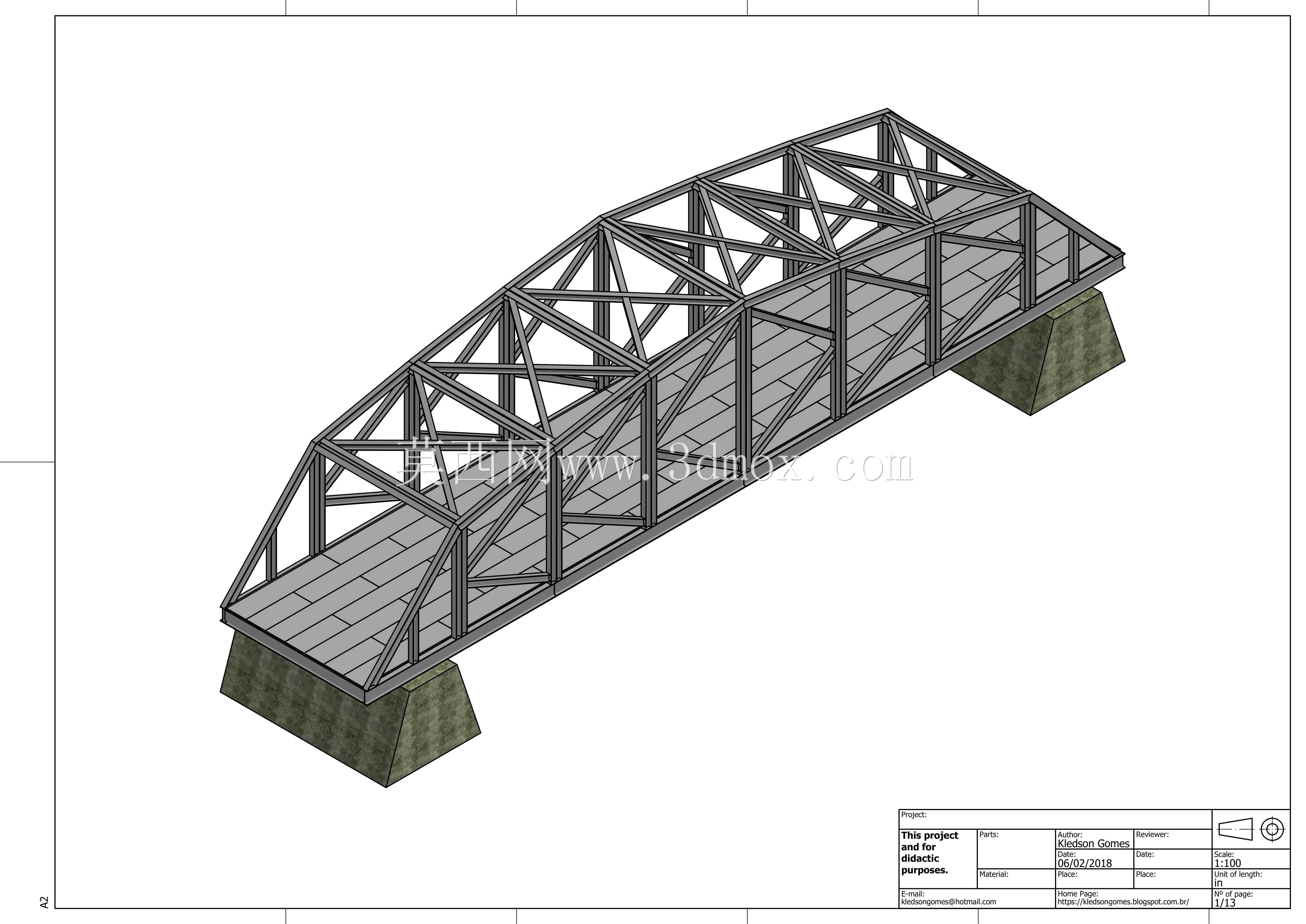

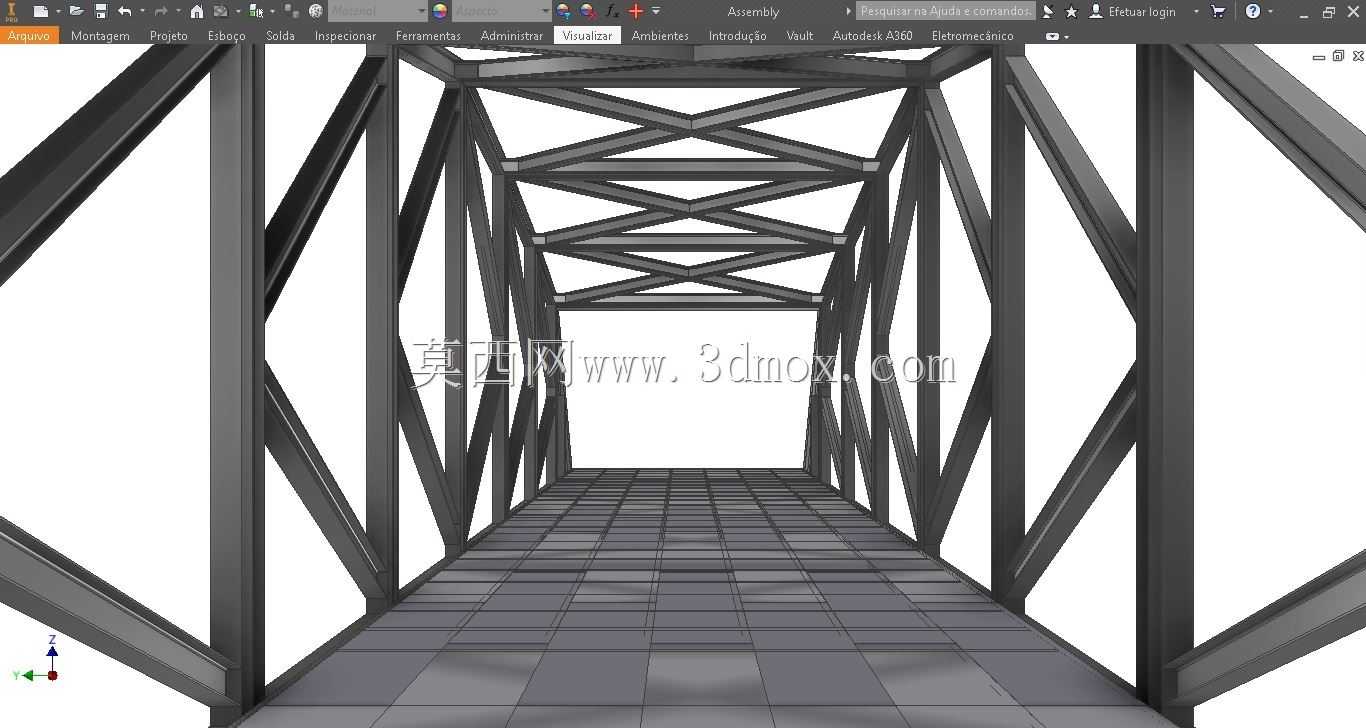

下承式钢结构桁架桥梁三维设计模型

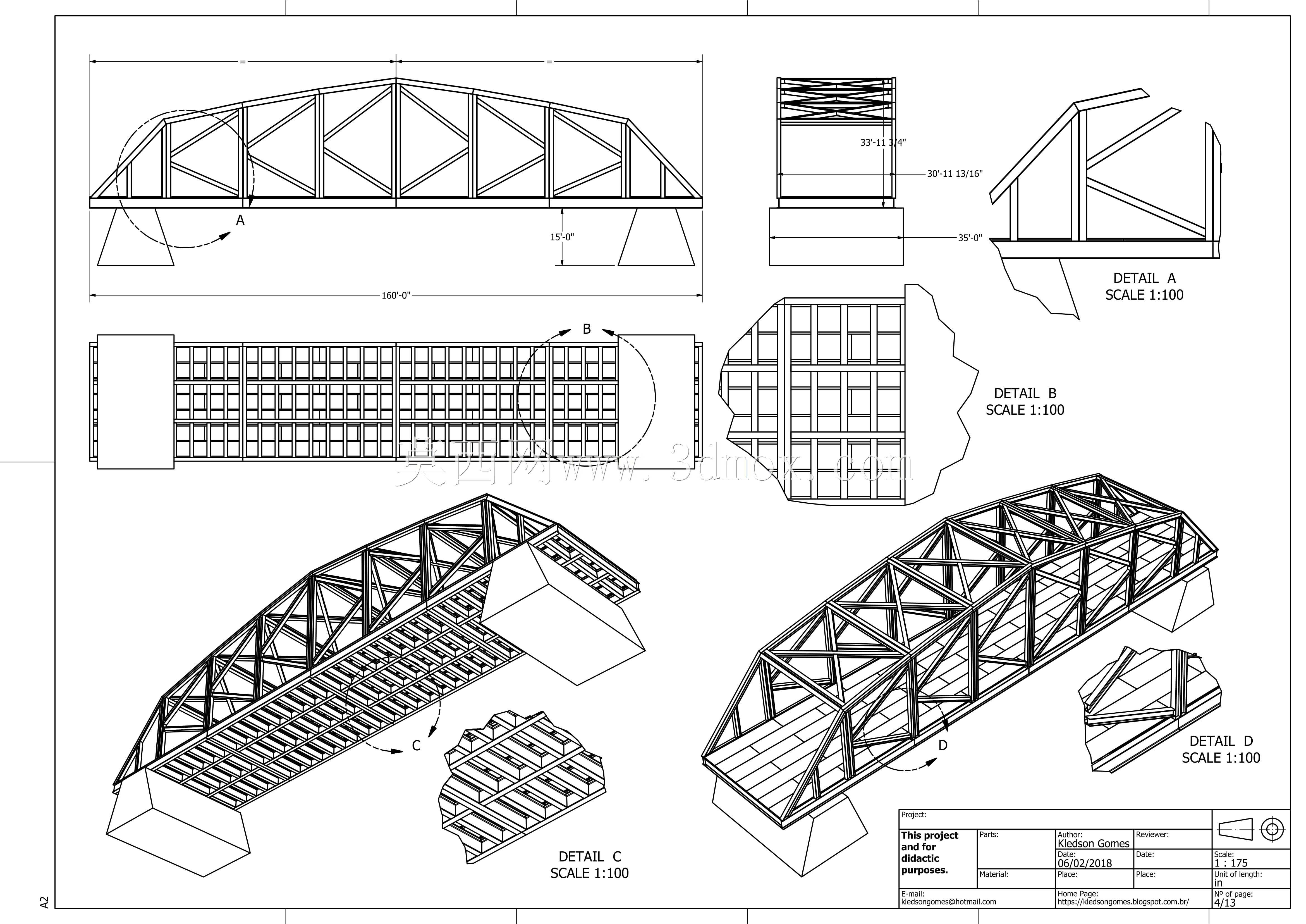

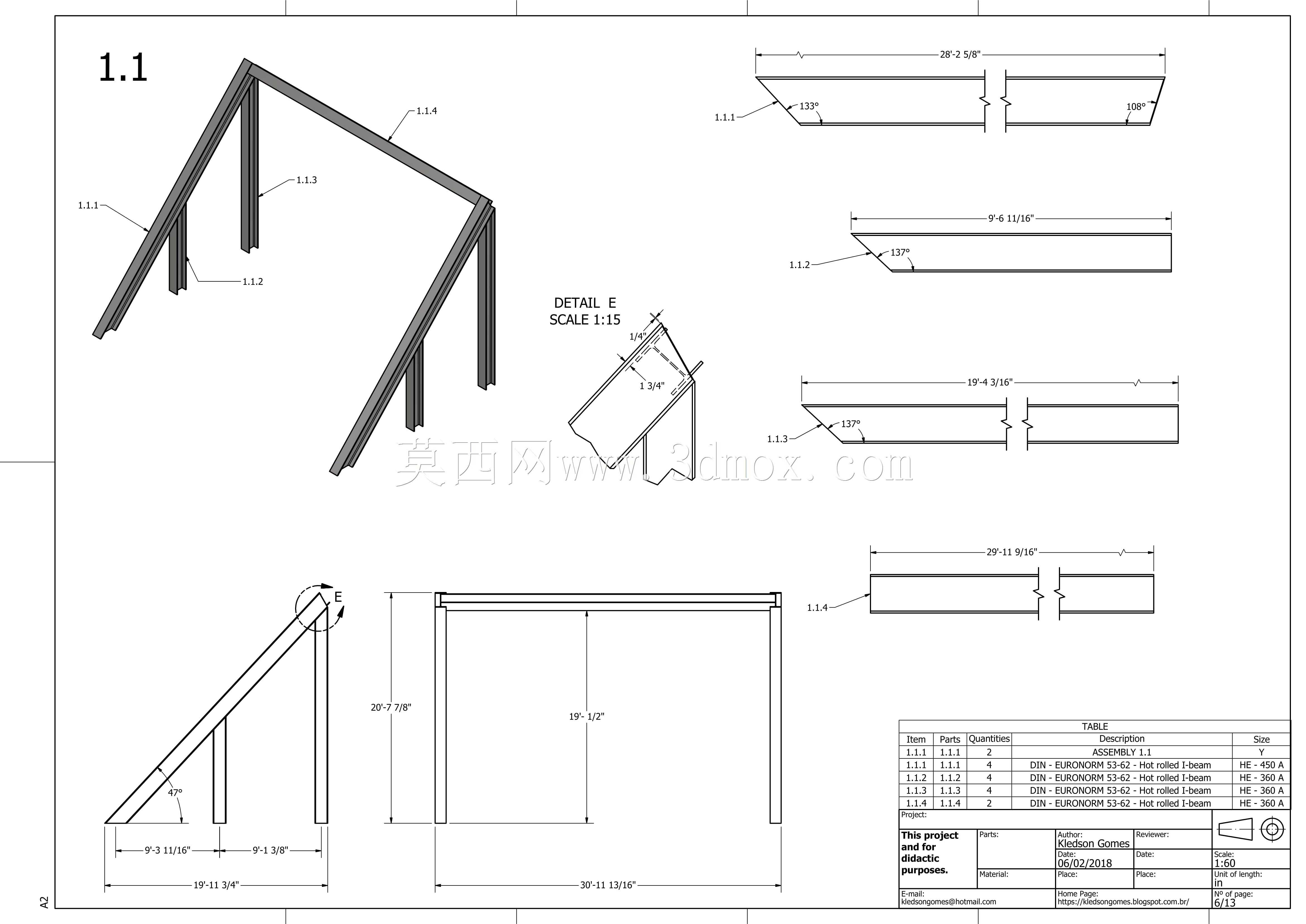

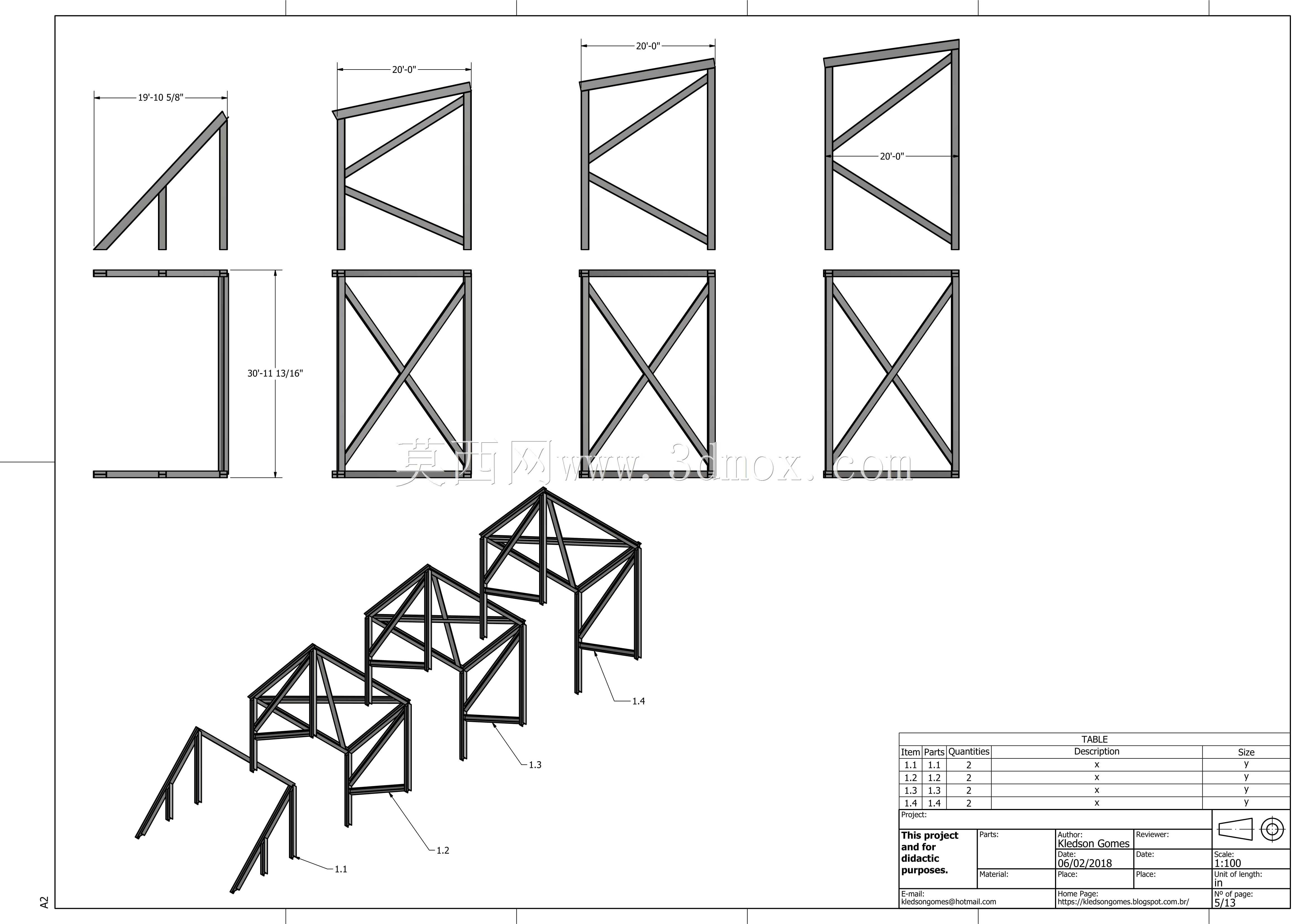

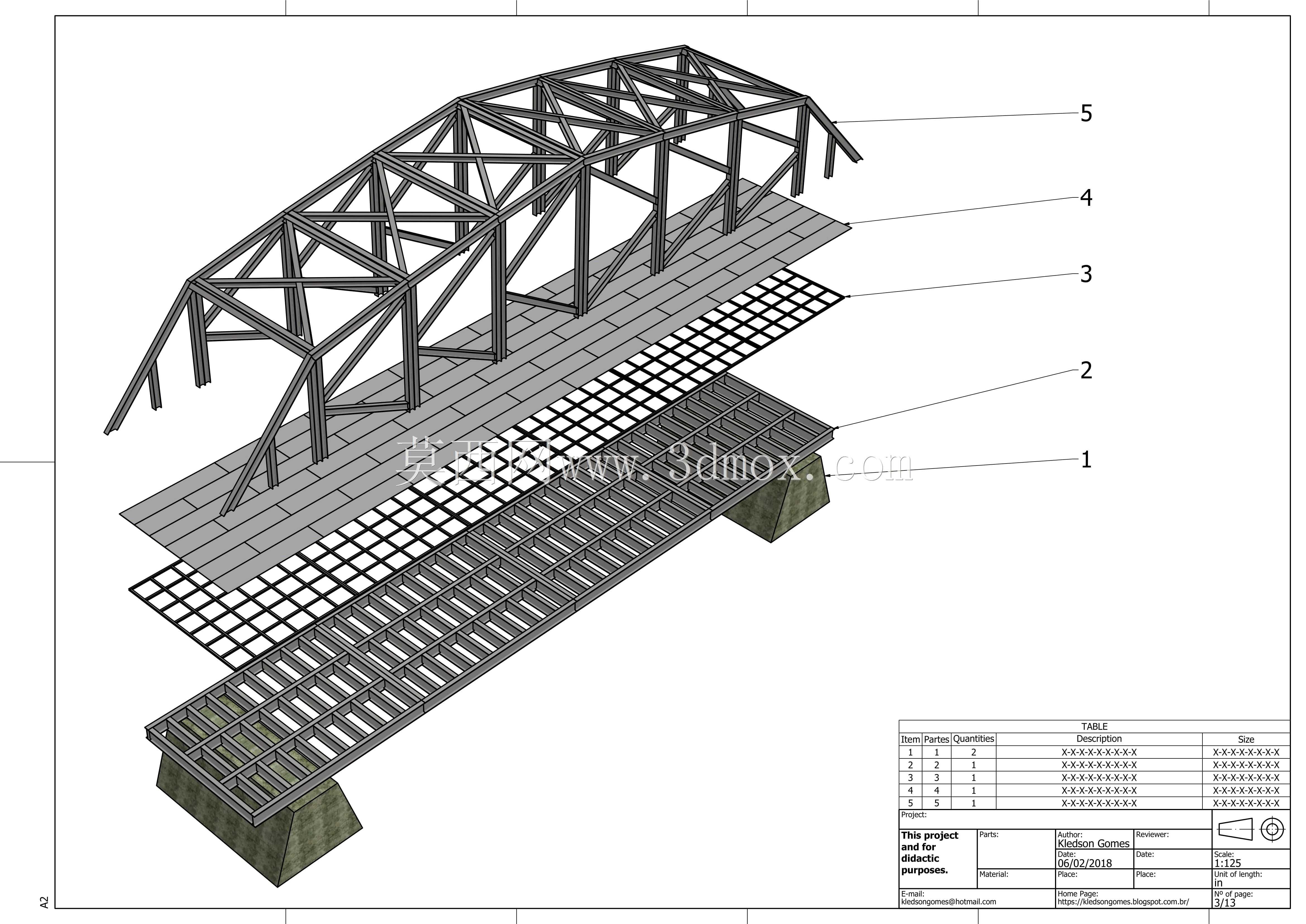

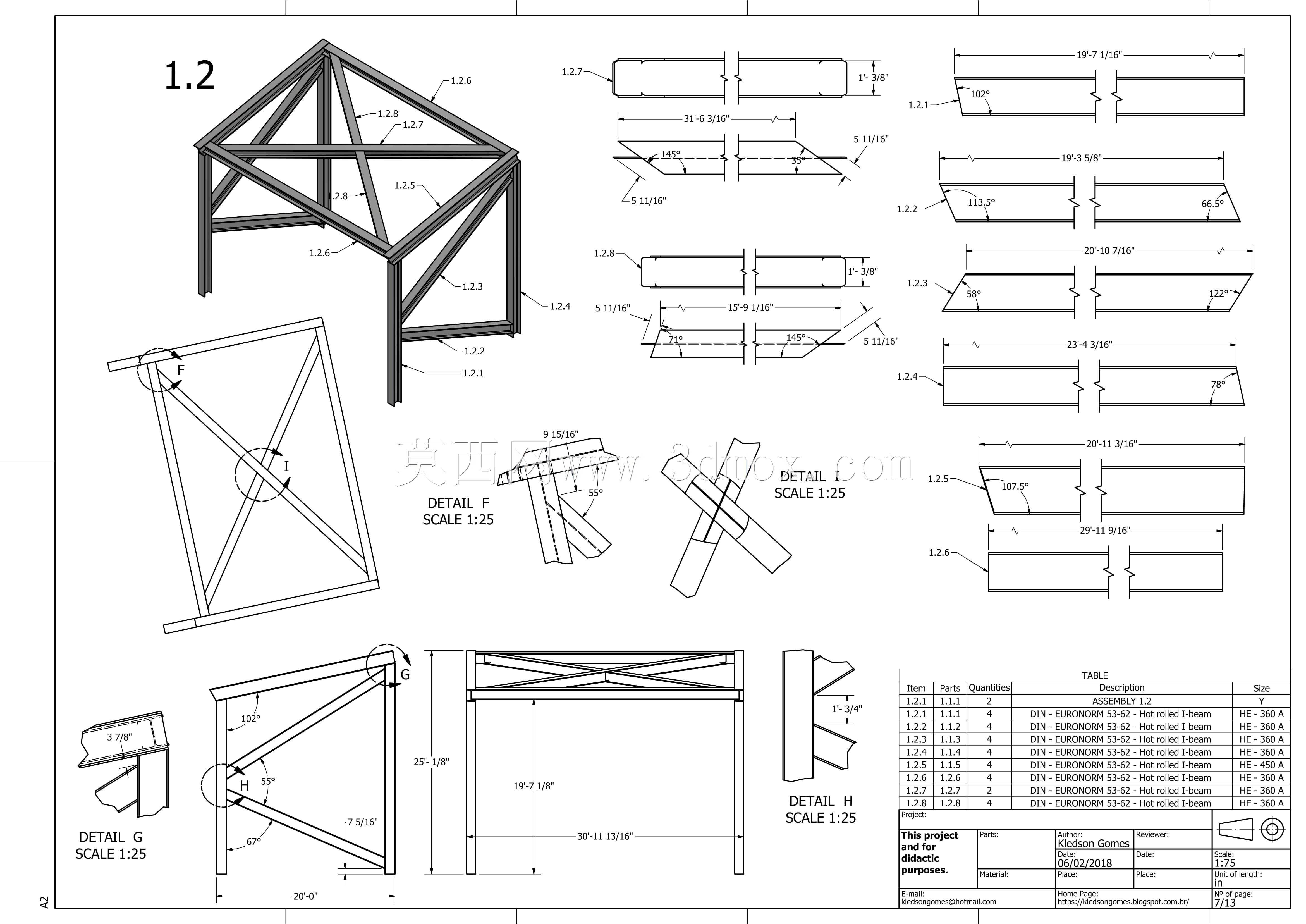

该模型还原的下承式钢桁架桥，是中小跨径交通基础设施中应用极为广泛的桥型，常见于公路支线、厂区内部运输通道、景区人行跨线通道、铁路专用线跨河或跨路场景，可承担人行、轻型机动车、小型轨道运输设备的通行荷载，相比实体梁桥具备自重更轻、跨度适配性强、施工拼装速度快的优势，尤其适合地基承载力有限、需要快速搭建通行通道的作业场景。从结构功能来看，该桁架桥采用三角形稳定单元作为核心受力体系，所有杆件通过节点刚性连接形成整体受力框架，上弦杆、下弦杆主要承担整体弯曲产生的拉压应力，斜向腹杆与竖向腹杆分别传递剪力与局部集中荷载，桥面荷载通过横梁传递至下弦节点，避免杆件承受额外的局部弯矩，整体受力路径清晰明确，材料利用效率远高于同跨度的实体钢板梁。在设计思路上，模型采用了经典的普拉特桁架构型，斜腹杆朝向跨中方向倾斜，在竖向荷载作用下斜腹杆主要承受拉力，竖杆承受压力，可充分发挥钢材抗拉性能优异的特点，减少受压杆件的长细比控制需求，降低整体用钢量；桥体两端设置混凝土重力式桥台，可将上部结构传递的竖向荷载与水平制动力均匀扩散至地基，同时约束桥体的纵向与横向位移，避免结构出现滑移或倾覆风险。从安装边界与尺寸适配来看，该桁架桥的净空高度可满足常规小型机动车与行人的通行需求，桁架宽度预留了双侧防护栏的安装空间，单片桁架的杆件均采用等截面型钢设计，可在工厂完成预制后通过螺栓或焊接在现场拼装，无需大型吊装设备即可完成架设；桥台的底面尺寸经过扩底设计，可适配普通粉质黏土地基的承载力要求，若用于软土地基场景也可在桥台底部增设桩基础扩展结构，整体结构的模块化程度较高，可根据实际跨径需求调整桁架节段数量，适配20米至60米区间的不同跨径要求，杆件的连接节点均采用加劲板补强，可承受长期动载作用下的疲劳应力，避免节点处出现应力集中导致的结构损坏，桥面下方预留了管线敷设空间，可满足水电、通信管线随桥铺设的配套需求。
