螺杆传动式机用平口夹持工装结构

　　在常规金属切削加工、钳工修配、小型零件装配的作业场景里，这类螺杆驱动的平口夹持装置是工位上最基础也最高频的配套工装，不管是立式铣床、台式钻床的工位配套，还是单独的钳工操作台装夹，都能看到这类结构的身影。它的核心作用是为待加工工件提供稳定的刚性夹持约束，避免切削力、装配敲击力作用下工件出现位移、翘曲，保证加工尺寸精度与装配对位的一致性。

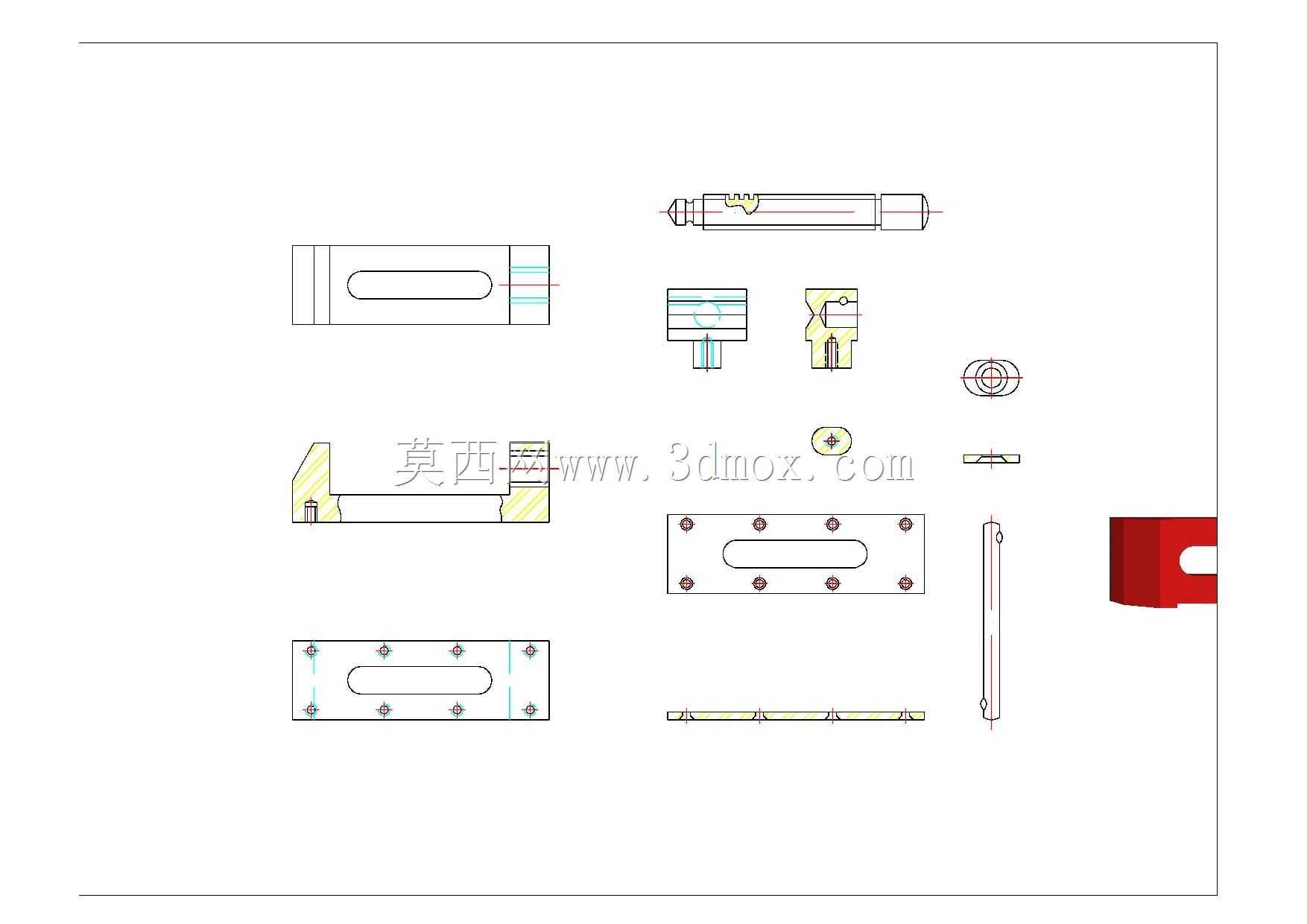

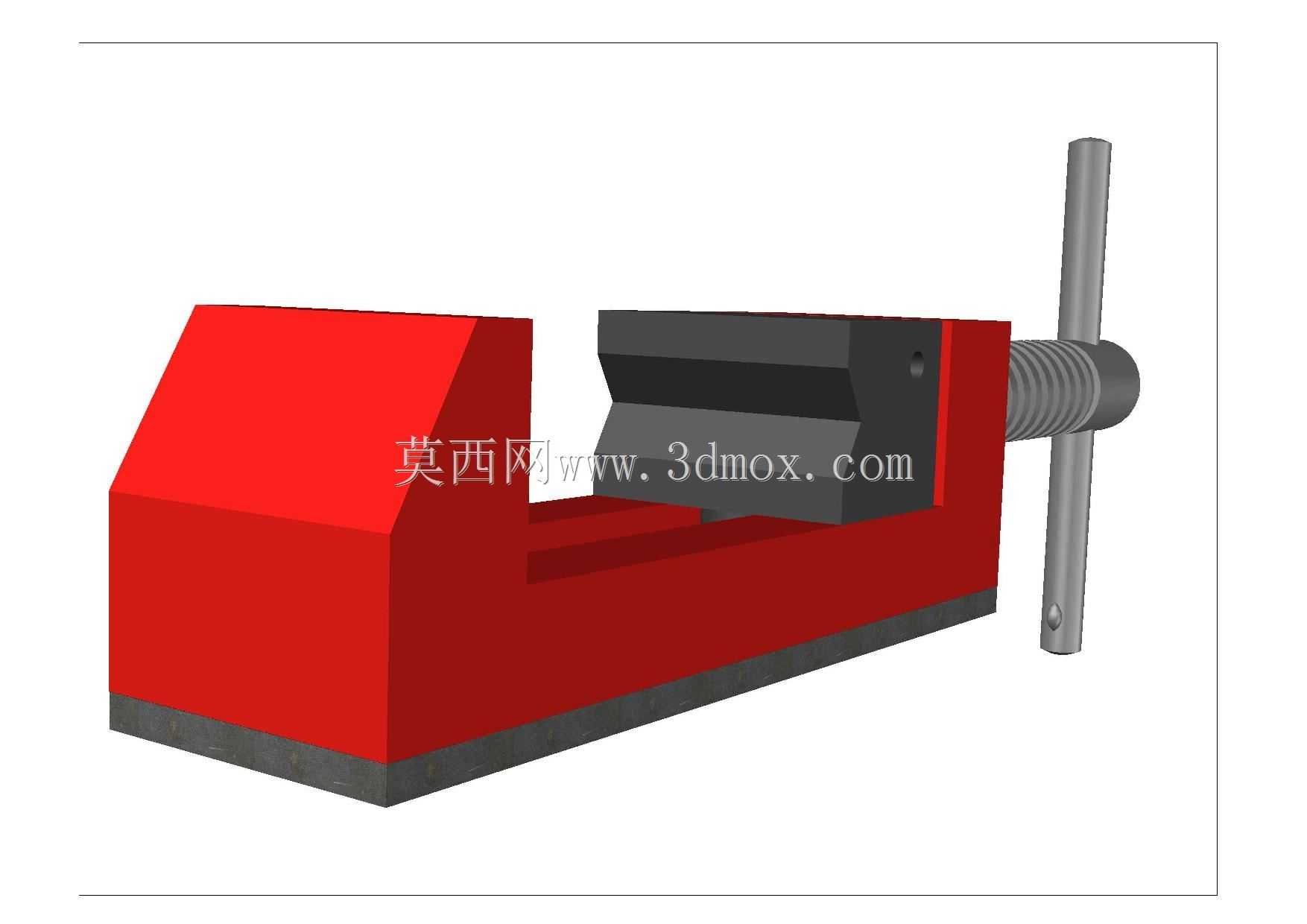

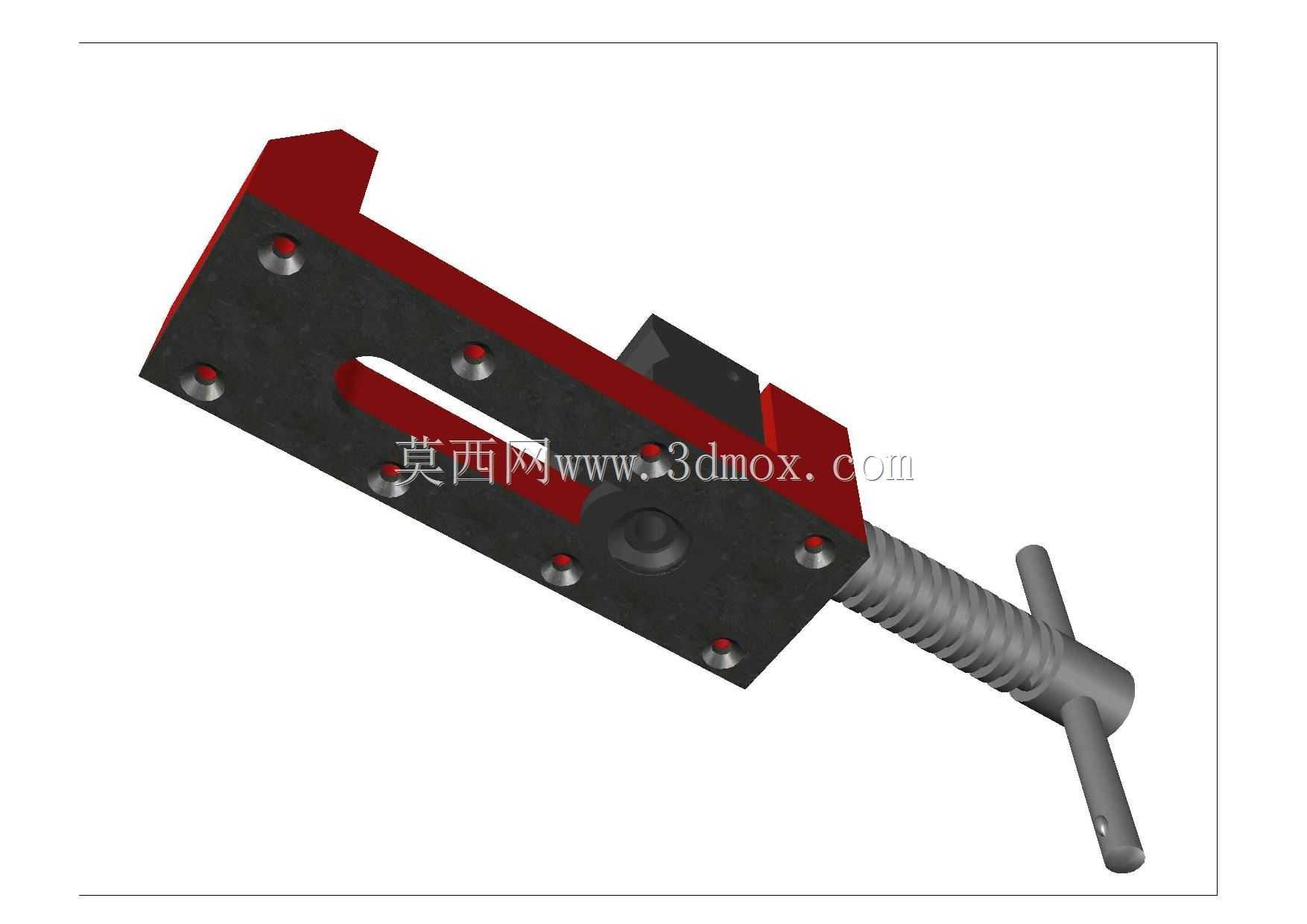

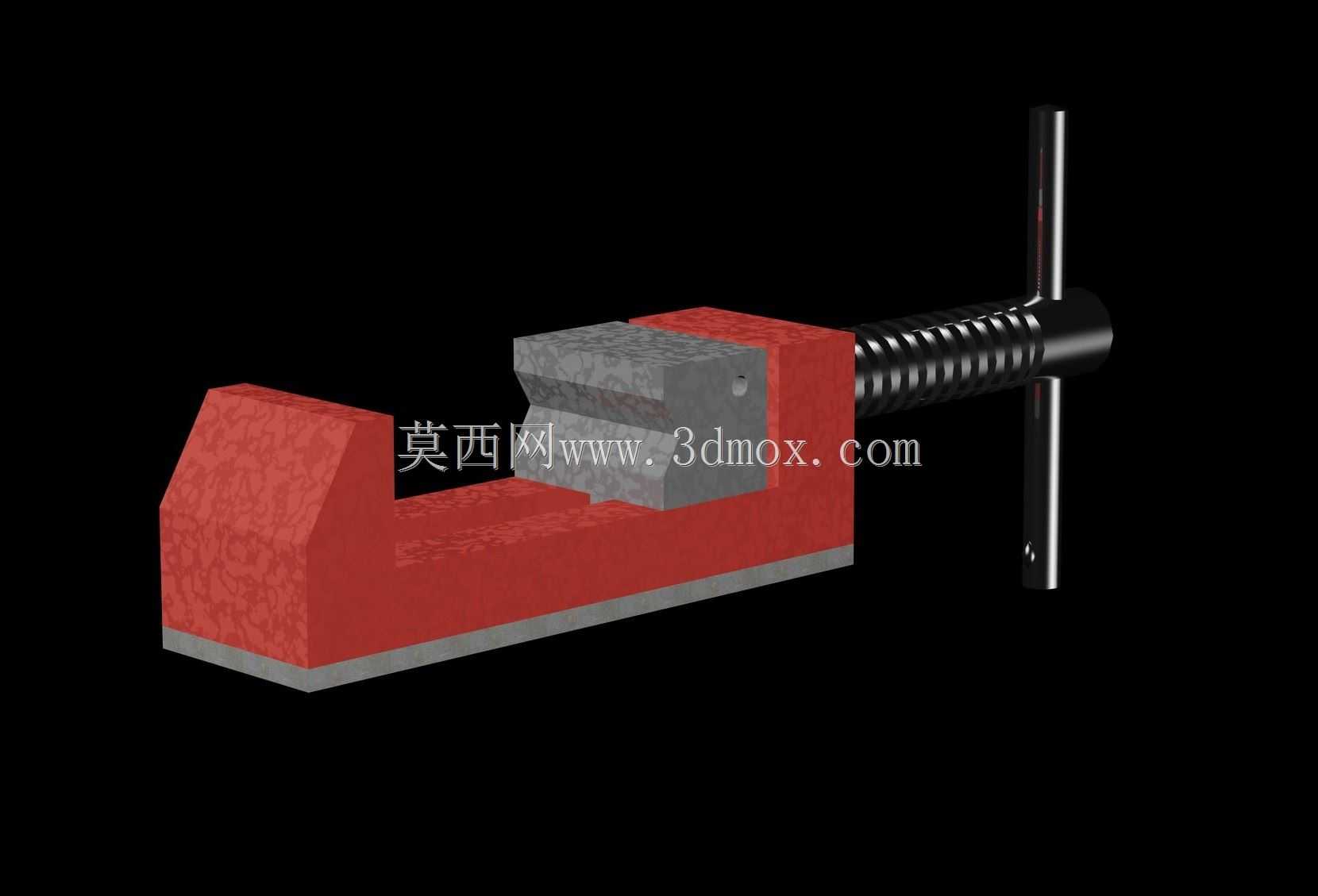

　　从功能特性来看，这套夹持结构采用固定钳身与活动钳身配合的布局，固定钳身集成了底部安装基准面，整个钳身的底部做了整面的平直加工，安装时可以直接贴合机床工作台的T型槽台面，通过配套的压板螺栓就能完成快速固定，安装边界的设计充分考虑了常规小型机床的工作台尺寸，整体长度控制在适配多数台式设备工位的范围，不会占用过多台面上的操作空间，同时钳身的高度设计也预留了足够的刀具避让空间，立式铣刀或者钻头下行到工件加工位时，不会和钳身本体发生干涉。活动钳身的驱动采用梯形螺杆传动结构，这类螺纹的自锁性能足够可靠，夹持过程中转动尾部的摇杆，就能带动活动钳身沿着钳身的导向导轨做直线进给，当夹持力达到作业需求后，螺纹副的自锁特性可以保证夹持状态不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能维持稳定的夹持力。钳口部分做了可拆卸的硬化钳口板设计，钳口板表面加工有细密的防滑齿纹，和工件接触时可以增大摩擦力，避免光滑表面的工件在夹持时出现滑移，当钳口板因为长期使用出现磨损、齿纹磨平之后，只需要拆卸固定钳口板的沉头螺钉，就能快速更换新的钳口板，不需要整体更换钳身，大幅降低了工装的维护成本。

　　设计思路上，这套结构优先考虑了工装的刚性与操作便捷性的平衡，钳身主体采用箱型截面的结构设计，相比单薄的板式结构，箱型结构的抗弯曲、抗扭转载荷能力更强，在承受较大夹持力或者切削侧向力的时候，钳身不会出现明显的形变，保证夹持的平行度精度。导向部分采用一体化的导轨面设计，活动钳身和固定钳身的导向配合面做了研磨加工，配合间隙控制在合理范围，既保证活动钳身滑动顺畅没有卡滞，也不会因为间隙过大导致活动钳身上翘，保证两个钳口的平行度在夹持全程都能维持在精度允许范围内。摇杆的设计采用穿杆式结构，不需要施加过大的手动力就能输出足够的夹持扭矩，操作人员单手就能完成工件的装夹与松脱操作，摇杆的长度也做了优化，不会因为力臂过长导致夹持力过大损坏薄壁工件，也不会因为力臂过短导致夹持力不足。

　　在实际应用中，这类夹持工装可以适配不同形状的工件装夹，规则的矩形块料可以直接靠紧固定钳口完成定位，不规则的小零件也可以配合角度垫铁、V型块等辅助定位件，装夹轴类、异形类零件，覆盖绝大多数小型零件的机加工、修配、检测场景的装夹需求。钳身的尾部螺杆伸出长度做了限位设计，活动钳身开到最大行程时，螺杆不会从螺母副中脱出，避免操作过程中零件脱落丢失，同时最大开口行程可以满足常规尺寸小型零件的装夹需求，覆盖日常作业中九成以上的小型工件装夹场景。底部的安装基准面和钳口的垂直度做了严格的精度控制，装夹后工件的垂直面、水平面基准可以和机床的进给轴方向保持一致，减少加工前的找正时间，提升工位的作业效率。
