穹顶式铝合金桁架帐篷支撑结构

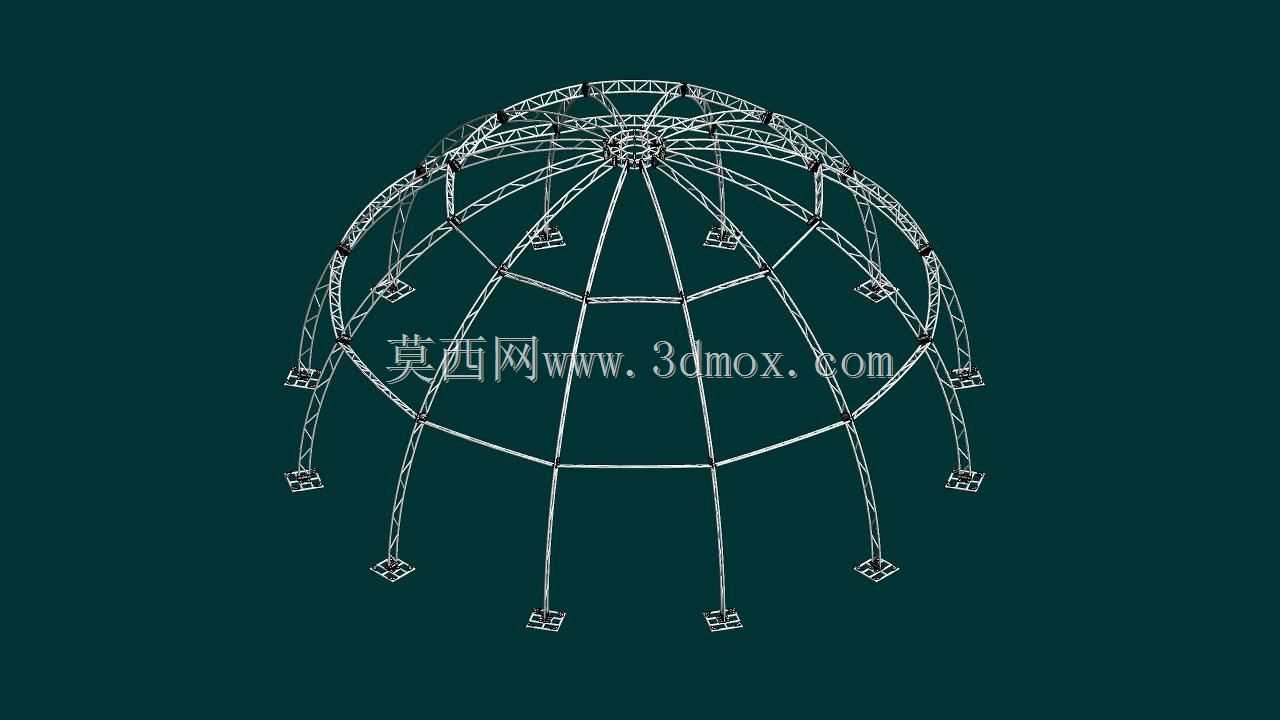

　　这套穹顶形态的铝合金桁架支撑结构，主要面向户外临时篷房、活动展棚、露天演出遮蔽场景的承载需求，区别于常规平面桁架的单向受力逻辑，整体采用空间球面桁架的受力体系，将上部篷布荷载、风荷载、积雪荷载通过径向主桁架、环向联系桁架、斜向腹杆共同传递到底部的固定支座上，避免单根杆件出现应力集中的问题。从实际落地使用的角度看，这类结构常被用于户外商业活动临时场馆、景区临时休憩遮阳篷、应急救灾安置帐篷的支撑骨架，相比传统钢管焊接的篷房骨架，铝合金材质的杆件自重更轻，单根主弦杆重量仅为同规格钢管的三分之一左右，现场搭建时不需要大型吊装设备配合，2-3名作业人员借助简单工具就能完成整组结构的拼装，大幅降低临时场地搭建的人力与设备成本。

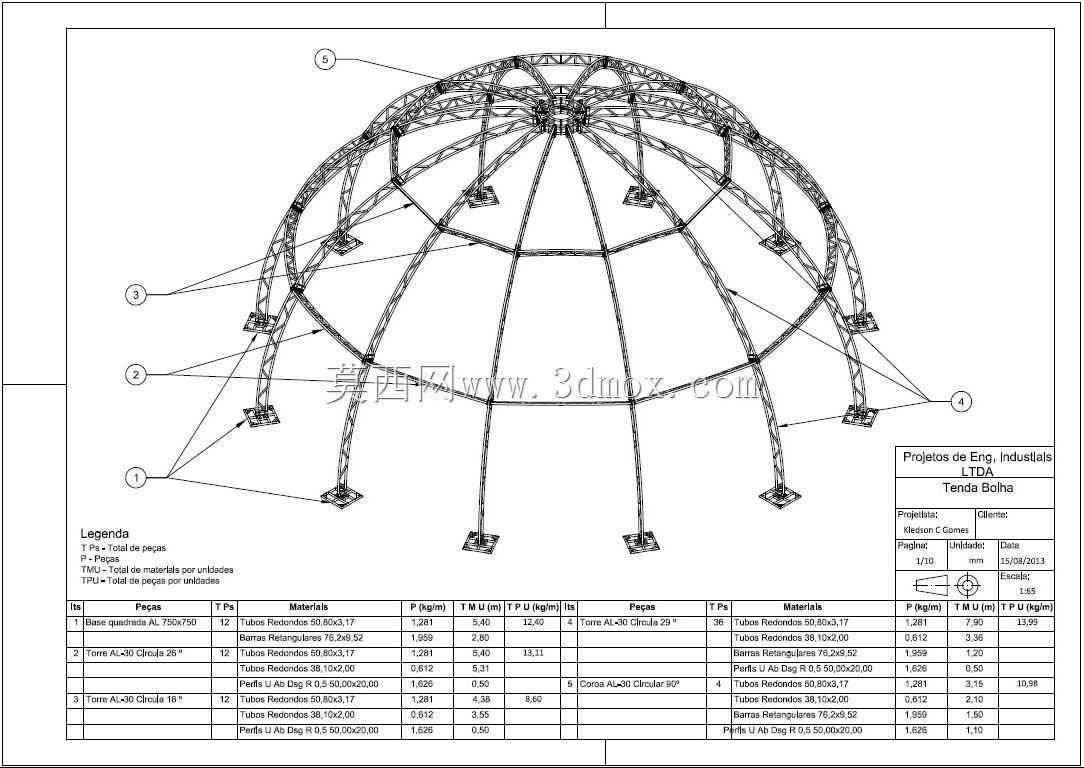

　　设计过程中首先确定的是穹顶的曲率半径，结合常规户外篷房的使用净高要求，底部支座的分布直径按照常用12米跨度篷房的边界做适配，穹顶顶点距离地面的净高控制在6米左右，既保证内部空间没有压抑感，也能让上部曲面形成合理的排水坡度，避免雨天篷布表面积水造成局部荷载超限。主桁架的弦杆采用标准铝合金矩形管截面，腹杆采用同材质圆管，所有杆件之间的连接节点都采用预制的铸铝节点件，不需要现场焊接作业，节点件上预留的螺栓孔位和杆件端板完全匹配，现场拼装时只需要穿入防松螺栓紧固即可，单组节点的抗剪承载力经过校核，可以满足12级大风工况下的水平荷载传递要求。

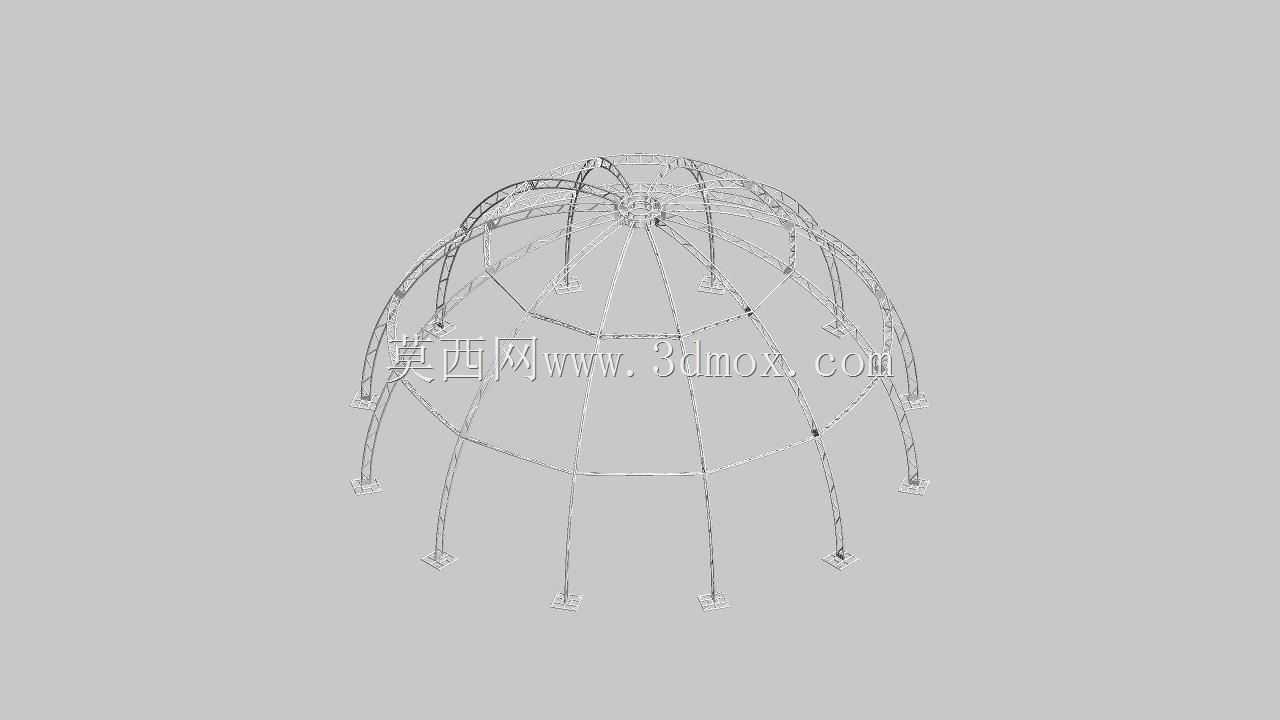

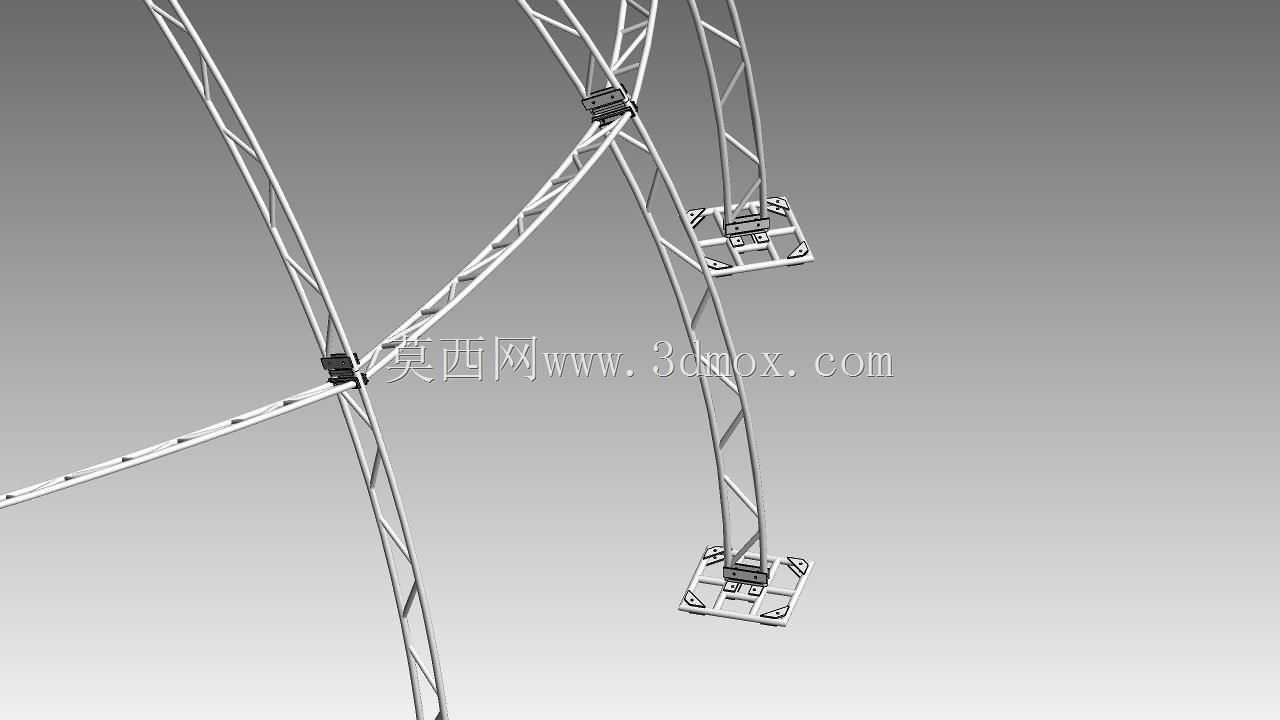

　　底部的固定支座设计成可调节的板式结构，支座底板上预留长条形锚固孔，既可以通过膨胀螺栓固定在硬化的混凝土地面上，也可以通过配套的地锚件固定在软质的草坪、沙土地面上，支座上部和主桁架下弦连接的位置设置了高度调节螺栓，可以抵消地面不平整带来的安装误差，保证所有主桁架的安装角度偏差控制在允许范围内，避免安装应力造成杆件变形。环向布置的联系桁架一共设置三道，分别位于穹顶的下部、中部和上部靠近顶圈的位置，每道环向桁架都和径向主桁架通过节点件刚性连接，形成整体的空间受力体系，即使单根径向杆件出现意外受力过载，相邻的桁架也能通过环向联系件分担荷载，不会出现整体垮塌的风险。

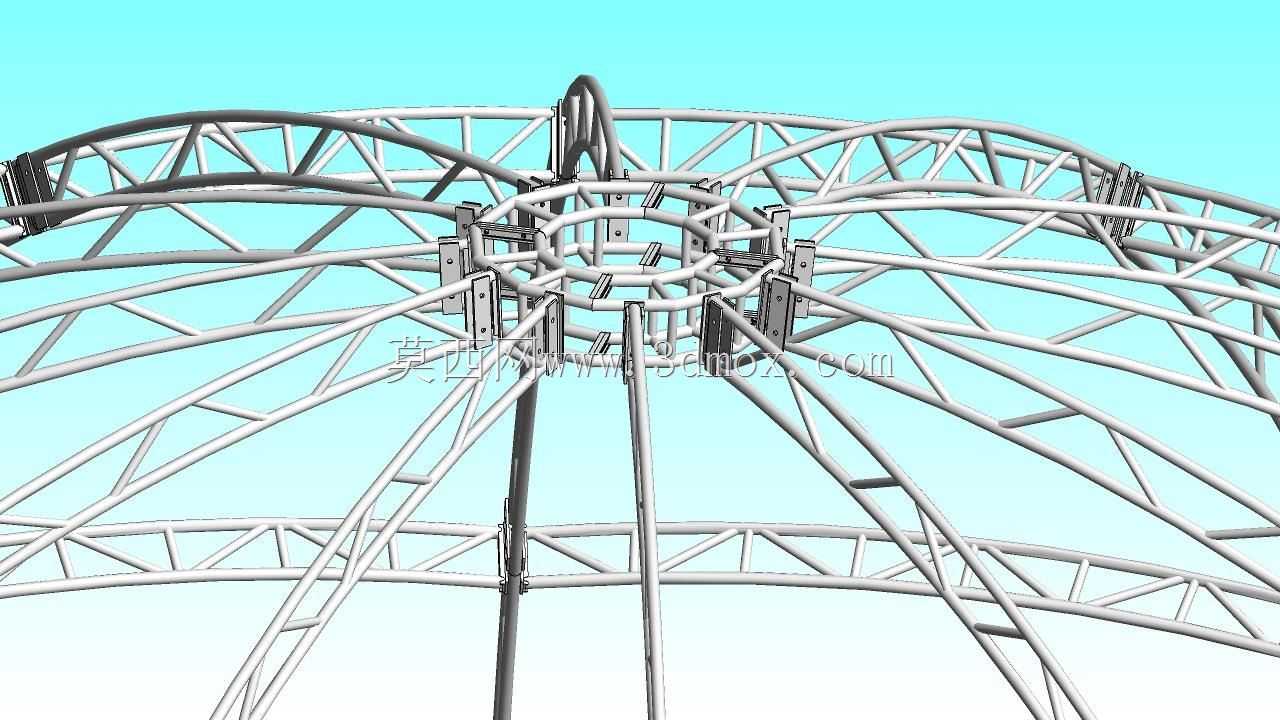

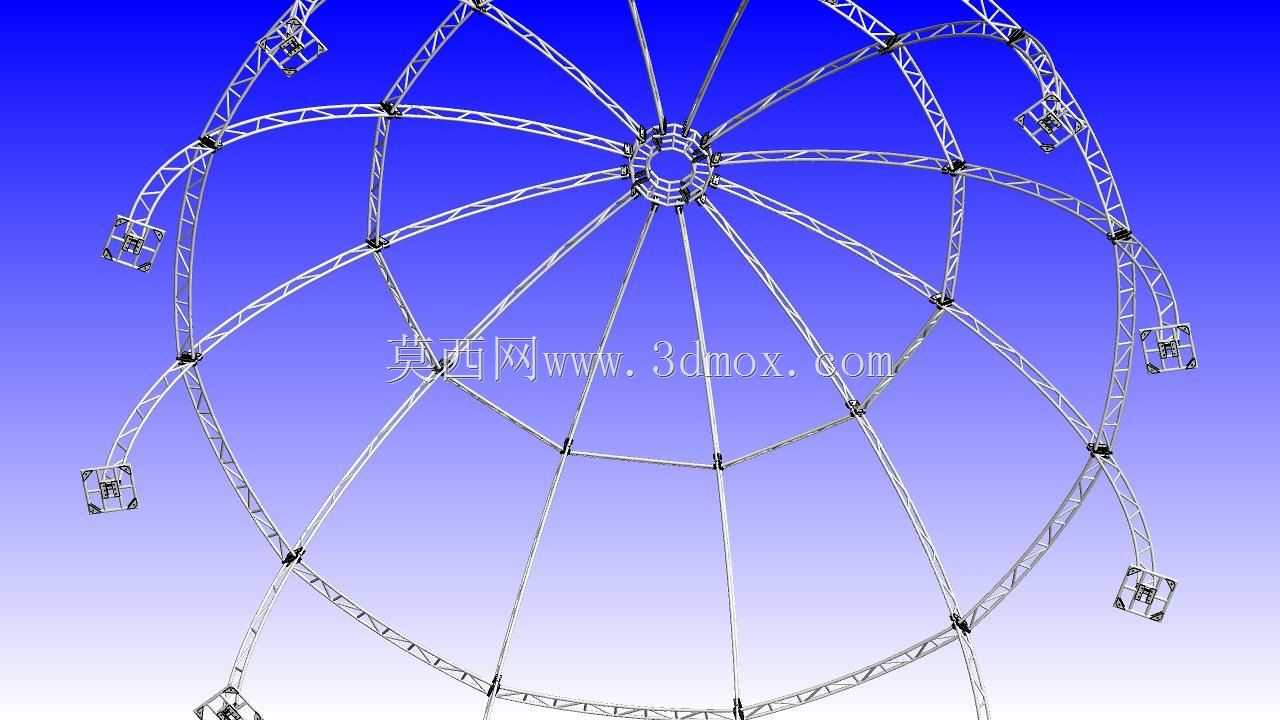

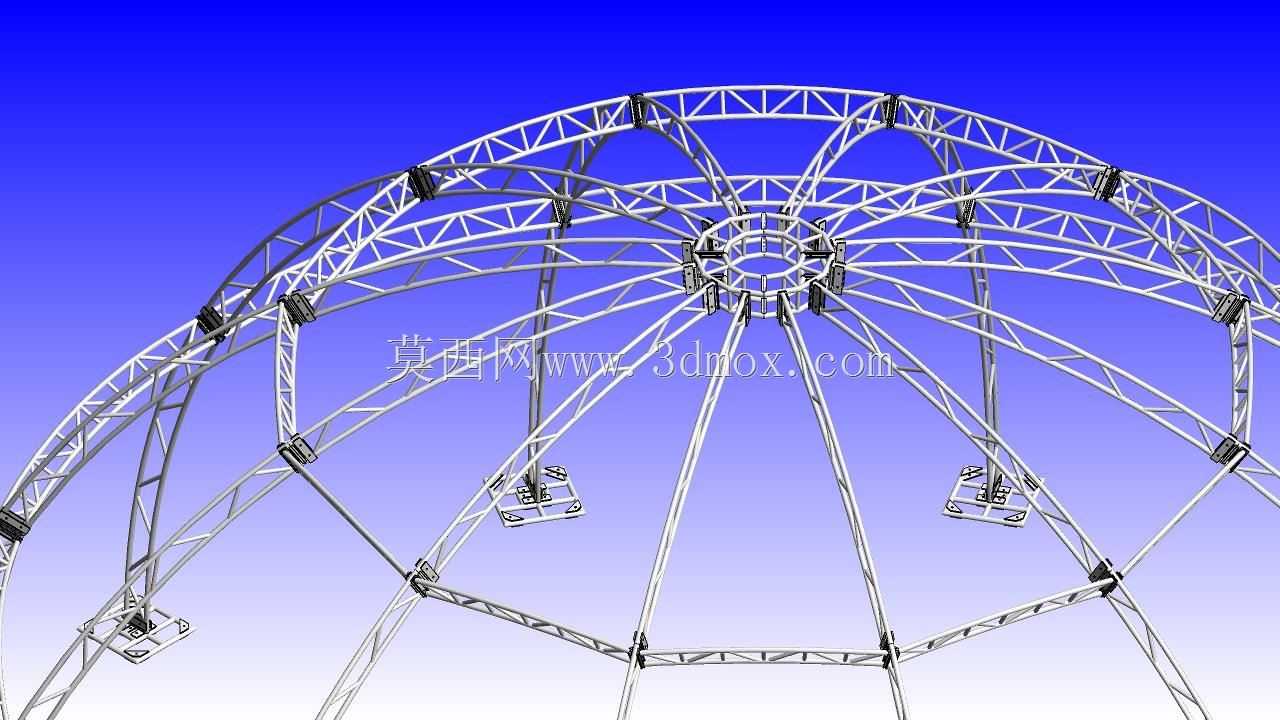

　　顶部的中心圈采用环形铝合金构件，所有径向主桁架的上端都汇聚连接在这个中心圈上，中心圈上预留了篷布固定的挂点，同时也可以根据使用需求加装照明设备、音响设备的挂载接口，挂载点的单点承载力按照50kg做校核，满足常规户外活动的设备挂载需求。所有杆件的表面都做了阳极氧化处理，在户外潮湿、紫外线照射的环境下不会出现锈蚀、表层脱落的问题，重复拆装使用的次数可以达到50次以上，相比一次性的焊接骨架，长期使用的综合成本更低。

　　从安装边界来看，整组结构拼装完成后，底部支座的分布范围是直径12米的圆形区域，所有支座的安装位置偏差不能超过20mm，否则会造成节点螺栓无法对位，强行紧固会产生较大的装配应力，影响结构整体的承载能力。结构拼装的顺序遵循从下到上、先主后次的逻辑，先固定所有底部支座的位置，再逐段拼装径向主桁架的下段，安装第一道环向联系桁架形成稳定的下部框架，之后再向上拼装主桁架的中段、上段，依次安装中部、上部的环向联系桁架，最后安装顶部中心圈，所有螺栓都分两次紧固，第一次是拼装对位后的预紧，第二次是整组结构拼装完成、所有节点都对位准确后的终紧，终紧扭矩按照螺栓规格对应的标准值控制，避免扭矩不足造成节点松动，或是扭矩过大造成螺栓断裂、铝合金节点件变形。

　　在实际使用中，这类桁架结构的篷房内部没有多余的支撑立柱，整个内部空间完全通透，可以根据活动需求灵活布置展位、座椅、舞台等设施，不会因为立柱遮挡影响空间利用率。曲面的穹顶造型相比平顶篷房的抗风性能更好，风荷载作用在曲面上会形成分流，不会像平顶结构那样在顶面形成较大的风阻负压，减少大风天气下篷布被掀动、骨架被吹动的风险。针对北方多雪的使用场景，设计时也将积雪荷载纳入校核范围，主桁架的弦杆、腹杆截面选型经过受力计算，可以满足0.3kN/㎡的积雪荷载要求，不会因为积雪压重造成结构变形。
