交错式槽面滑轮机械结构设计

　　在起重吊装、线缆牵引、物料输送等工程场景中，滑轮是承担载荷转向、绳索导向、力臂调节的核心基础部件，其结构合理性直接影响整套传动系统的运行稳定性与绳索使用寿命。这款交错式槽面滑轮在结构设计上突破了传统单槽或平行多槽滑轮的排布局限，采用多道绳槽交错偏移的布局形式，能够在有限的径向尺寸内容纳更多圈数的牵引绳索，同时避免绳索在收放过程中出现叠绳、咬绳、跳绳等常见故障。

　　从实际应用场景来看，这类交错结构滑轮既可以适配小型手动牵引机具的紧凑安装空间，也能用于轻型起重设备的导向轮组，还可作为线缆敷设设备中的过线轮使用，尤其适用于绳索收放行程较长、安装空间径向尺寸受限的工况。传统平行槽滑轮在绳索多层缠绕时，上层绳索极易嵌入下层绳圈的缝隙中，导致放绳时出现卡顿、绳索磨损加剧的问题，而交错排布的绳槽让每一圈绳索都能落在相邻两圈绳股形成的凹槽内，缠绕排布更规整，绳索与轮槽的接触应力分布更均匀，能有效降低绳索的挤压磨损，延长牵引索的更换周期。

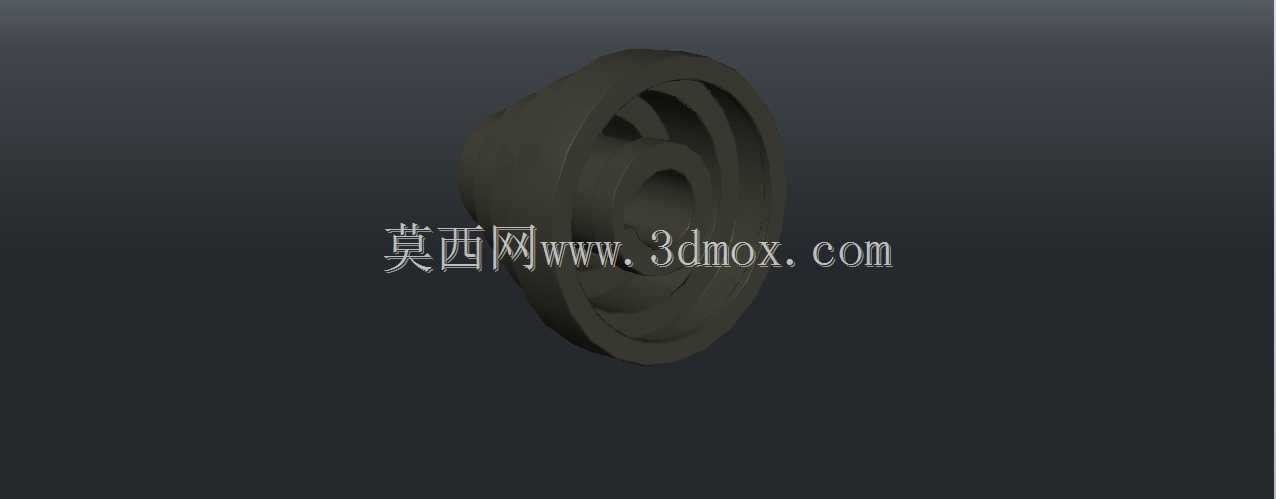

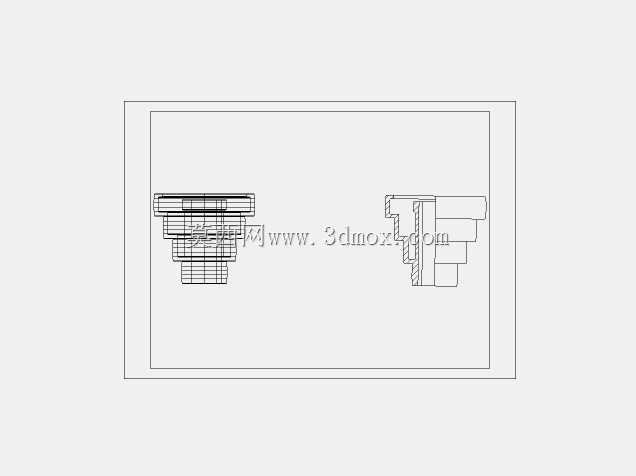

　　在功能特性设计上，该滑轮的轮体采用一体化回转结构，中心设置阶梯式安装轴孔，可适配不同直径的固定转轴或轴承组件，轴孔端面预留有挡圈安装槽位，安装时可通过轴用挡圈限制滑轮的轴向窜动，避免运行过程中轮体偏移导致绳索脱槽。轮缘位置做了圆弧过渡处理，没有尖锐棱角，防止绳索在偏角进入轮槽时被刃口切割损伤。绳槽的截面采用适配常用钢丝绳、尼龙牵引绳的圆弧槽型，槽深经过反复校核，既保证绳索有足够的嵌入深度不会轻易脱出，又不会因槽深过大导致绳索与槽底过度摩擦产生热量积累。

　　设计过程中，首先需要根据额定承载载荷核算轮体的壁厚强度，确保在最大静载荷下轮体不会出现径向变形，同时兼顾转动惯量的控制，避免轮体过重导致牵引过程中额外的能量损耗。交错槽的偏移量经过参数化迭代计算，偏移距离恰好匹配常用牵引绳索的直径，让上层绳索与下层绳索的接触点落在绳股的合理支撑位置，既不会因偏移量过小导致叠绳，也不会因偏移量过大导致绳索在槽内出现过大的偏角，加剧轮槽侧壁的磨损。轮体的辐板部分采用等强度设计，在靠近轴孔的位置厚度更大，向轮缘方向逐渐过渡减薄，在保证整体结构强度的前提下尽可能减轻轮体自重，降低转动时的惯性冲击。

　　从安装边界尺寸来看，该滑轮的径向最大轮廓尺寸适配常规小型起重设备的轮组安装间距，轴向宽度相比同容绳量的平行槽滑轮缩小近三分之一，能够在紧凑的安装支架内完成布置，不需要额外加宽支架的支撑跨度。中心轴孔的公差配合按照基孔制间隙配合设计，既保证滑轮能够绕转轴灵活转动，不会出现卡滞，又不会因配合间隙过大导致运行时出现径向跳动。轮体两端的端面跳动量控制在机械设计手册要求的公差范围内，保证高速转动时的动平衡性能，避免出现周期性振动影响整套设备的运行精度。

　　在实际选型匹配时，需要注意该滑轮适配的绳索直径范围，不能使用直径超过绳槽设计上限的绳索，否则会导致绳索与槽口边缘接触，出现异常磨损；也不能使用直径过小的绳索，否则绳索在槽内的接触位置过深，容易出现卡滞。安装时要保证滑轮的回转平面与绳索的牵引方向处于同一平面内，允许的偏角不能超过设计阈值，否则会导致绳索与轮槽侧壁持续摩擦，同时增大运行阻力。日常运维过程中，需要定期检查绳槽的磨损情况，当槽壁磨损量达到设计阈值时要及时更换滑轮，避免因绳槽变形导致绳索脱槽引发安全事故。相比传统滑轮结构，这种交错槽设计在相同的外形尺寸下能够实现更长的绳索收纳长度，对于安装空间受限的牵引设备来说，能够有效优化整体结构布局，减少设备的整体体积与重量，在轻型起重、便携牵引、线缆施工等场景下具备更好的适配性。
