URBEE主题可持续理念纪念徽章结构设计

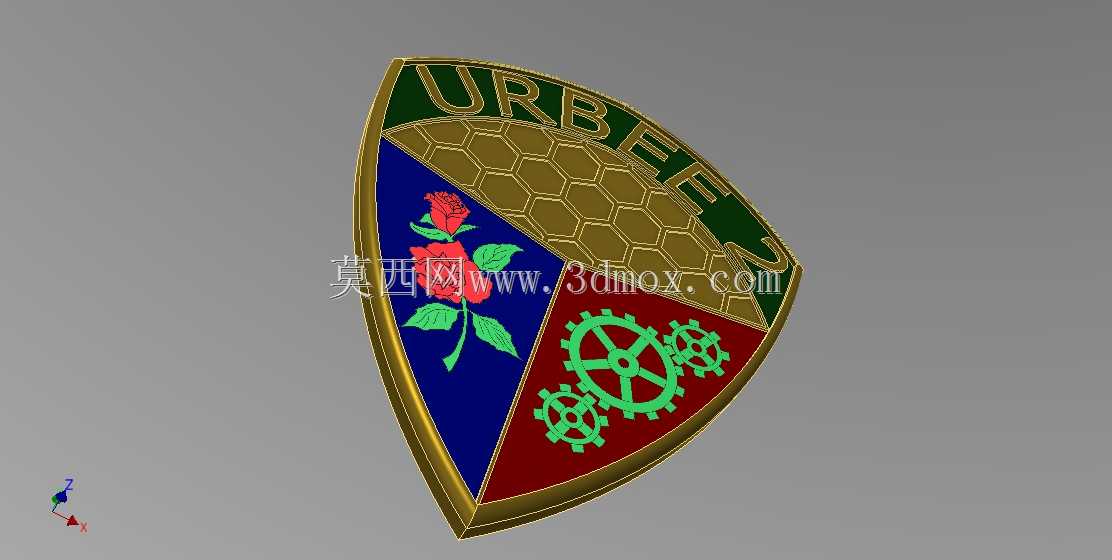

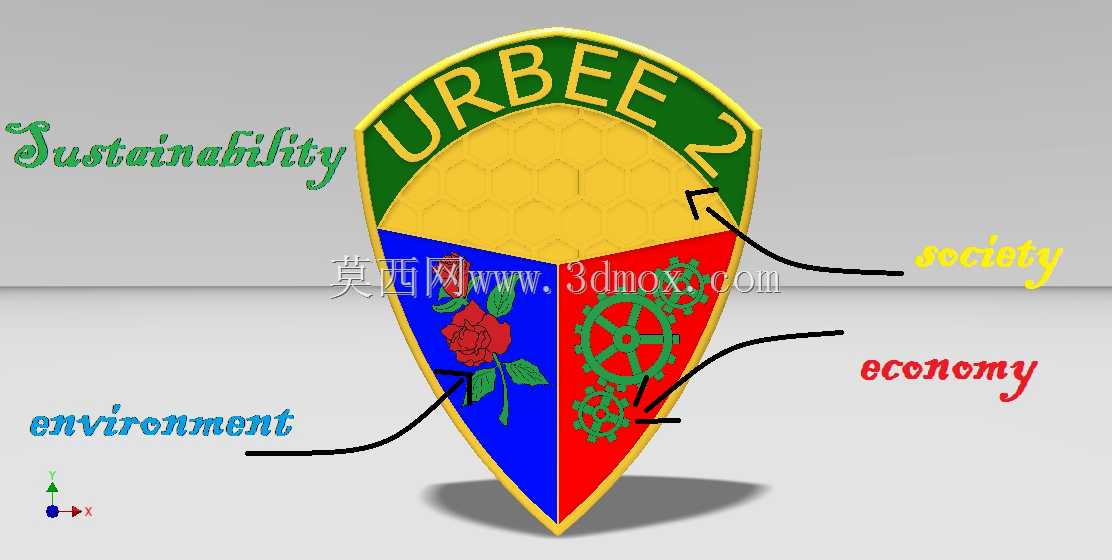

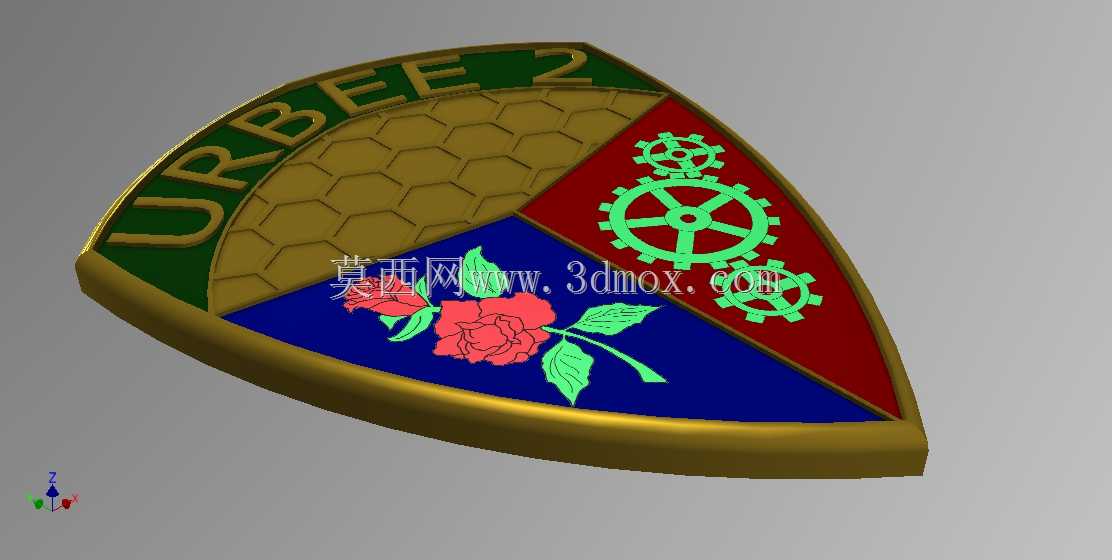

　　这款徽章类标识构件的设计，最初面向可持续发展主题的技术交流活动、开源机械项目社群的纪念场景打造，可作为项目成果展示标识、社群成员身份纪念饰件，也可适配3D打印定制场景，作为桌面陈列摆件、设备附属铭牌使用，区别于常规平面印刷徽章，整体采用立体浮雕式结构，所有图案元素均通过曲面凸起、色彩分区实现视觉区分，无需额外印刷或粘贴工序，一体成型即可完成全部结构制作。从结构设计逻辑来看，整体采用类椭圆的盾形外轮廓，边缘设置一圈等宽的凸起包边，包边高度高于内部图案区域0.8mm，既能够在日常摆放、佩戴过程中保护内部浮雕结构不受磕碰磨损，也能形成清晰的视觉边界，强化整体轮廓的辨识度。内部图案区域做三等分扇形分区，三个分区分别对应不同的主题元素，

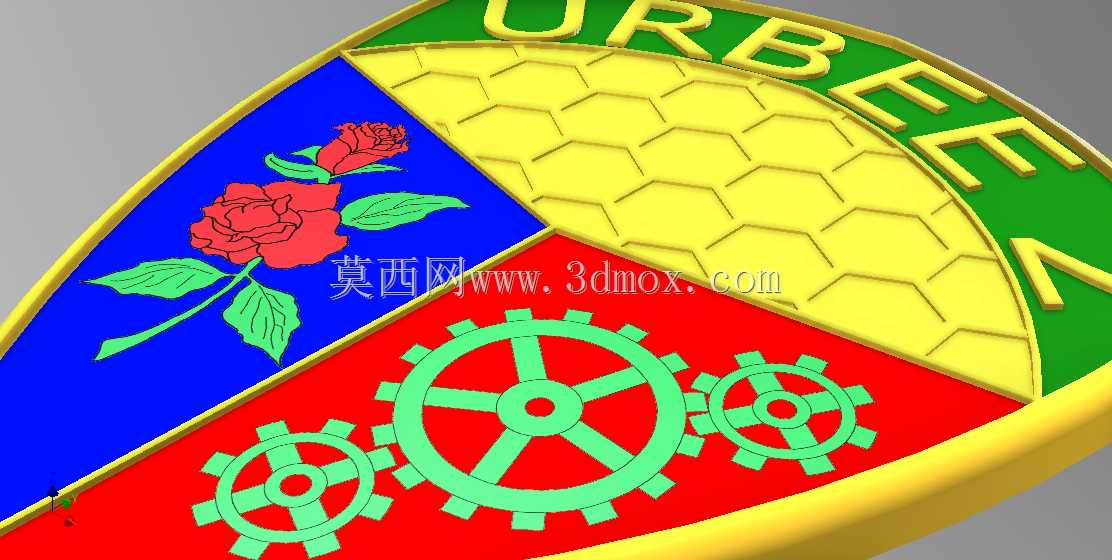

　　每个分区的图案凸起高度保持一致，均比基底平面高出1.2mm，避免不同元素之间出现高度差导致的积尘、清洁困难问题，也能保证3D打印过程中无需额外支撑结构，所有浮雕面的打印角度均大于45度，大幅降低打印后处理的工作量。其中蓝色分区的玫瑰图案采用简化的矢量轮廓拉伸成型，花瓣、叶片的边缘做0.2mm的圆角过渡，避免尖锐边角在使用过程中出现剐蹭、掉渣的问题，花茎部分的宽度设置为1.5mm，保证结构强度，不会因轻微外力出现断裂。红色分区的齿轮元素采用标准渐开线齿形简化设计，三个齿轮按照啮合传动的位置排布，齿顶圆与齿根圆之间的高度差与整体浮雕高度保持一致，齿轮中心的轴孔位置做凹陷处理，深度为0.5mm，既还原了齿轮的结构特征，

　　也通过凹凸变化增强视觉层次感，齿轮之间的间隙预留0.3mm，避免打印过程中出现材料粘连导致的图案糊边问题。黄色分区的蜂巢结构采用正六边形连续排布，每个六边形的对边距离为4mm，六边形之间的筋位宽度设置为0.8mm，既保证蜂巢纹理的视觉清晰度，也能控制该区域的材料用量，实现轻量化设计，同时连续的六边形结构本身具备较好的结构强度，不会因筋位过薄出现破损。徽章整体的厚度设置为3mm，背部为完全平面结构，可根据使用场景选择粘贴背胶、加装别针底座、搭配磁吸组件等不同安装方式，安装边界无额外突出结构，背部平面的平面度公差控制在0.1mm以内，保证粘贴或安装时能够完全贴合安装基面，不会出现翘边、晃动的问题。在实际应用中，

　　这款构件除了作为纪念徽章使用外，也可放大尺寸后作为主题活动的背景墙装饰标识、开源项目的线下陈列标识，缩小尺寸后可作为钥匙扣、服饰配饰等周边产品的结构原型，所有结构的拔模角度均统一设置为3度，不仅适配FDM、光固化等不同类型的3D打印工艺，也可满足注塑开模的批量生产要求，无需对结构做大幅修改即可直接导入模具设计流程。设计过程中特意规避了细小的悬空结构、小于0.5mm的窄缝结构，所有转角位置均做圆角处理，既降低了生产制造的难度，也提升了成品的结构耐用性，日常使用过程中无需特殊维护，表面擦拭即可完成清洁，不同色彩分区之间的边界做0.1mm的凸棱分隔，即使采用多色打印或者后期手工上色，也能轻松区分填色区域，降低上色的操作难度。
