可调式管道夹持紧固管钳结构设计

　　在民用给排水施工、工业管路安装、油气场站日常维保、消防管线检修等各类涉及金属管路拆装的作业场景里，管道扳手是一线作业人员随身配备的核心手动工具，不同于普通活动扳手针对平行边紧固件的夹持逻辑，管钳的核心作用是通过齿面的咬合嵌入，在圆形管材外壁形成足够的静摩擦力矩，克服管路螺纹连接的预紧力与长期使用产生的锈蚀粘接力，完成管材的旋紧与拆卸作业。这款管钳的结构设计围绕大扭矩输出、防滑脱、适配多管径的核心需求展开，整体采用分体式装配结构，主要包含固定钳体、活动钳身、调节螺母、复位弹簧、防滑握把几个核心组成部分，固定钳体的钳头位置加工有带锯齿的咬合面，齿形采用经过淬硬处理的高碳钢材质，齿尖角度设计为60度，既保证咬合时能嵌入管材表层0.1-0.

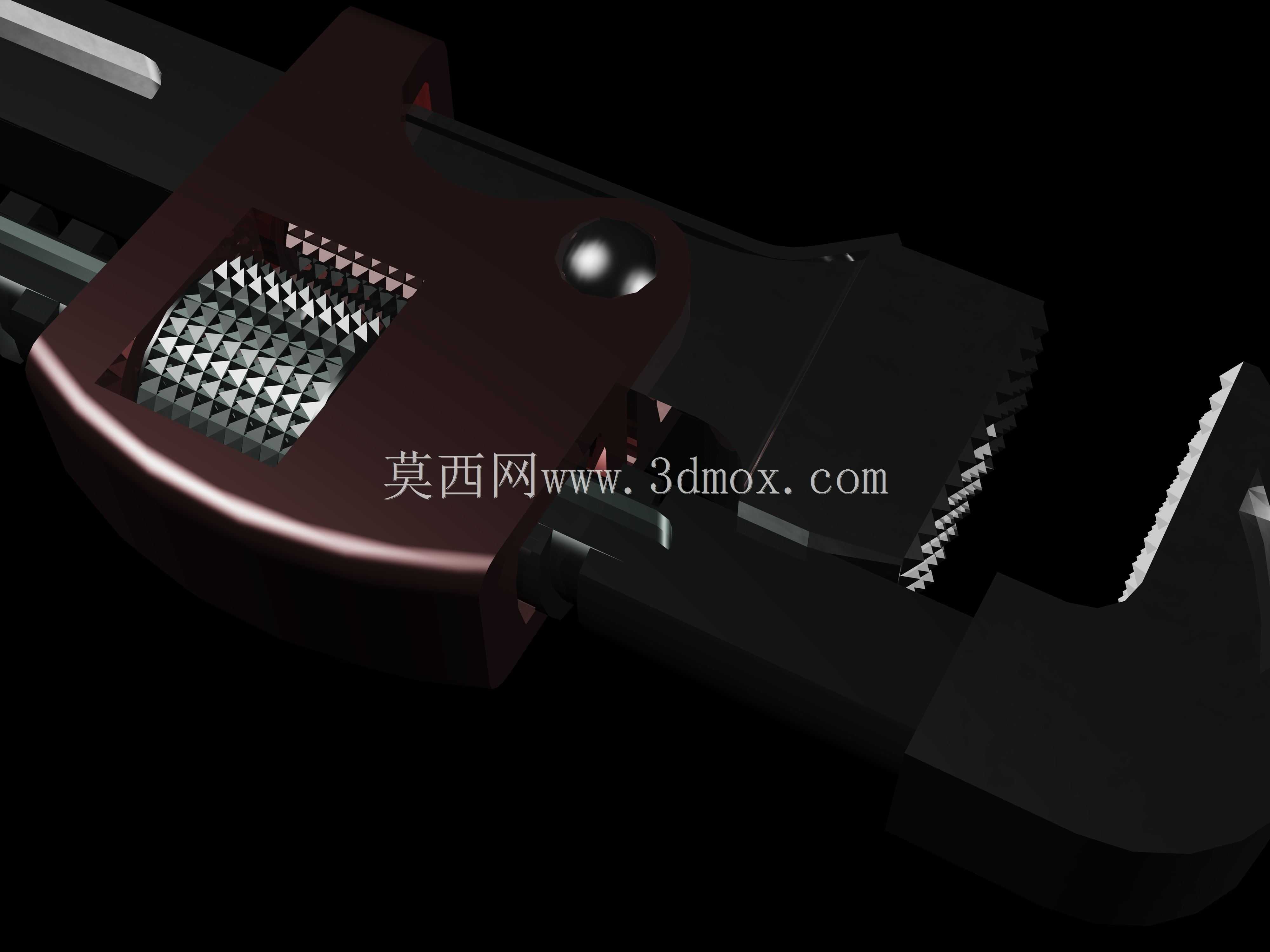

　　3mm形成足够的咬合力，又不会因为齿形过尖导致管材外壁出现过深的咬痕损伤管路结构，尤其是针对薄壁镀锌管、不锈钢管材的作业场景，齿形的咬合深度经过反复校核，避免夹持时出现管材变形的问题。活动钳身与固定钳体之间通过梯形螺纹副配合实现开口尺寸的调节，调节行程覆盖DN15到DN50的常用管材外径，调节螺母的外圈加工有滚花纹理，作业人员佩戴防滑手套也能轻松转动调节开口大小，活动钳身的导向轨道采用燕尾槽结构，配合间隙控制在0.05mm以内，承受大扭矩夹持时不会出现钳身晃动、错位的问题，避免施力过程中出现打滑脱开的安全隐患。钳头位置的两个咬合面采用错位齿排布设计，固定钳头的齿向与活动钳头的齿向形成反向夹角，当施加握紧握把的力时，

　　两个钳头的齿面会随着扭矩的增大自动产生向内的夹紧分力，也就是常说的自紧效应，施加的扭矩越大，咬合的夹紧力就越强，从结构原理上避免大扭矩作业时的打滑问题。握把部分采用符合人体工程学的弧度设计，握把直径设计为32mm，适配成年男性的手掌握持尺寸，表面包覆有防滑橡塑材质，表面设置有环形防滑槽，即使手上沾有油污、水渍，也能保证握持的稳定性，不会出现施力时脱手的情况。从安装边界与适配场景来看，这款管钳的整体长度设计为250mm，属于10寸规格的通用型管钳，钳头最大开口尺寸为60mm，能够覆盖日常家装、工业维保场景中绝大多数的小口径管路作业需求，整体重量控制在0.8kg左右，长时间手持作业不会产生过重的负重感，适合高空管路作业、狭小空间内的拆装操作，比如橱柜下方的给排水管检修、吊顶内的消防管线紧固这类操作空间受限的场景，较短的钳身长度能够灵活转动，不会因为尺寸过长出现干涉问题。在结构强度校核层面，固定钳体与活动钳身均采用45号钢模锻成型，整体经过调质处理，硬度达到HRC28-32，钳口齿面经过高频淬火处理，表层硬度达到HRC48-52，既保证整体结构的韧性，承受大扭矩时不会出现钳体断裂的问题，又保证齿面的耐磨性，长期使用不会出现齿尖磨平打滑的情况，调节螺纹副采用梯形螺纹，牙型强度高，长期调节使用不会出现滑牙问题，钳身的连接销轴采用过盈配合装配，销轴两端加工有防脱卡槽，避免反复受力后销轴脱出导致结构散架。实际作业过程中，

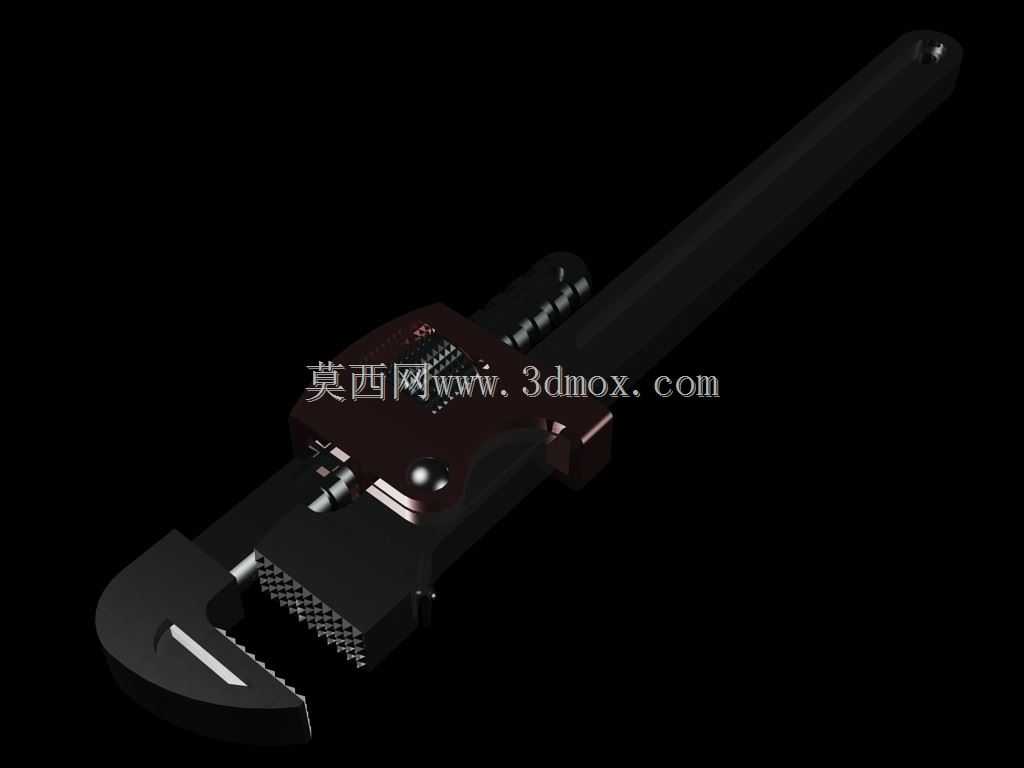

　　这款管钳除了能够完成圆形管材的拆装作业，还可以临时充当夹持工具，对小型圆柱形工件进行夹持固定，配合台钳完成工件的打磨、攻丝等二次加工作业，钳头的平面位置也可以临时作为敲击面，应对作业现场需要轻微敲击校正的场景，不过从结构设计的安全冗余来看，不建议长期用钳头进行敲击作业，避免钳体出现隐性裂纹影响结构强度。针对不同的作业场景，这款管钳的齿面咬合角度经过优化，当夹持表面有锈蚀、油漆层的旧管材时，齿尖能够先突破表层的附着物，咬合到管材的金属基体，不会因为表层附着物的存在导致夹持打滑，相比普通的活动扳手，针对圆形工件的夹持扭矩能够提升3倍以上，不会出现普通扳手拧圆管时容易打滑、磨伤管材边角的问题。在三维建模过程中，所有的配合面都按照实际装配公差进行了参数化设计，活动钳身的移动行程、调节螺母的转动圈数与开口尺寸的对应关系都和实物保持一致，钳身的减重槽位置也按照实际模锻工艺的要求做了拔模斜度处理，所有的棱角位置都做了R2的圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，握把的包覆层与金属钳身之间设计有环形卡槽，保证橡塑握把装配后不会出现轴向窜动，长期使用不会从钳身上脱落。
