带辐条轮毂式双槽滑轮结构设计

　　在起重吊装、物料输送、索道导向、轻型牵引设备的传动链路里，滑轮是承担绳索导向、载荷传递、改变施力方向的核心基础零件，这款带辐条轮毂的双槽滑轮，针对中等载荷的固定安装场景做了结构优化，区别于实心轮体的厚重设计，在保证结构强度的前提下大幅降低了自身转动惯量，适配中小直径钢丝绳或尼龙牵引绳的往复运动工况。从实际使用场景来看，这类滑轮常被用在车间轻型天车的导向端、建筑施工小型吊机的臂头转向位、自动化仓储堆垛设备的张紧轮组、户外索道的支撑导向点位，也可作为手动葫芦、牵引绞车的内置传动轮，承担绳索的承托与转向功能，避免绳索与设备刚性结构直接摩擦，同时通过轮槽的型面约束，防止绳索在受力过程中脱出轮体引发安全隐患。

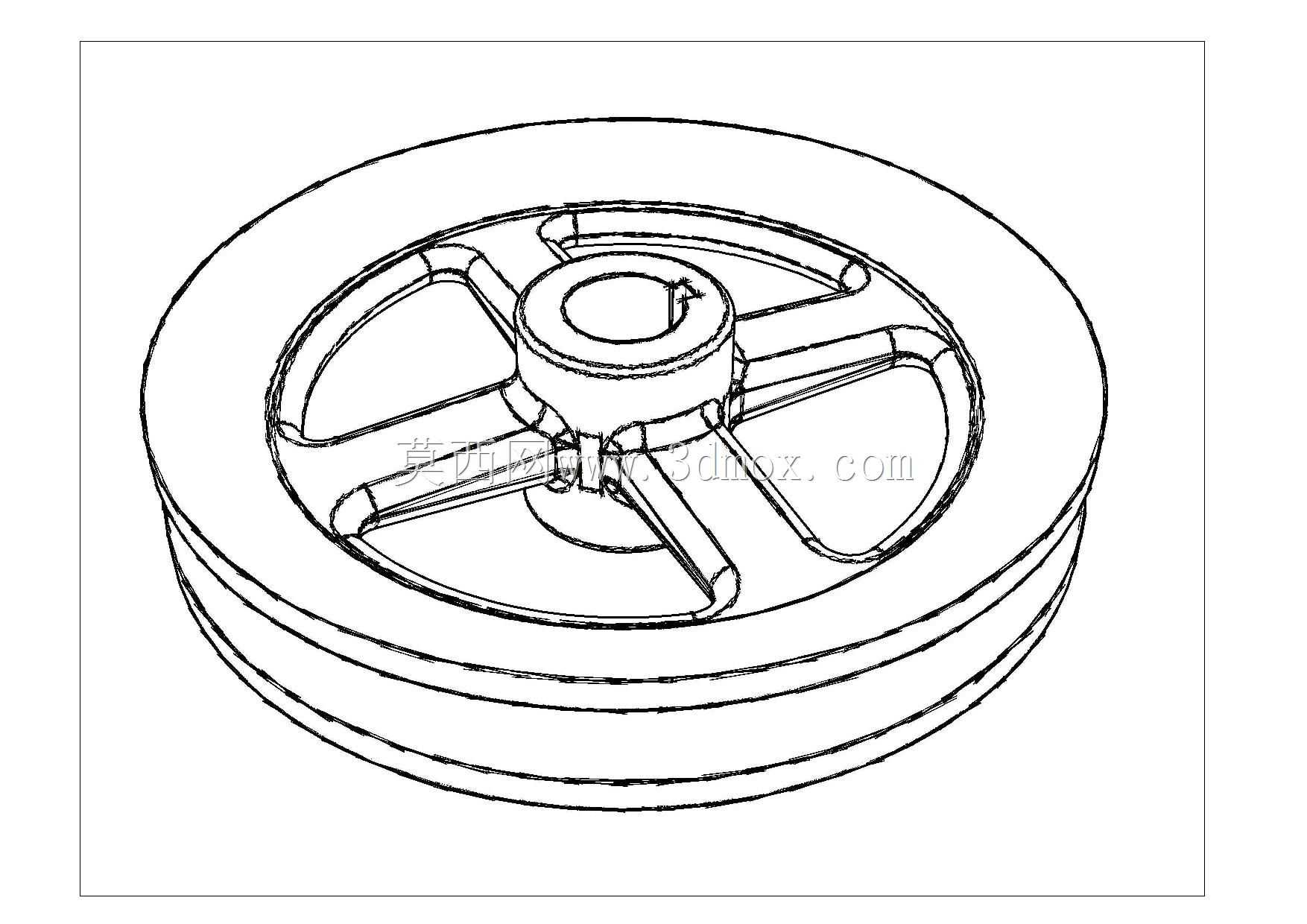

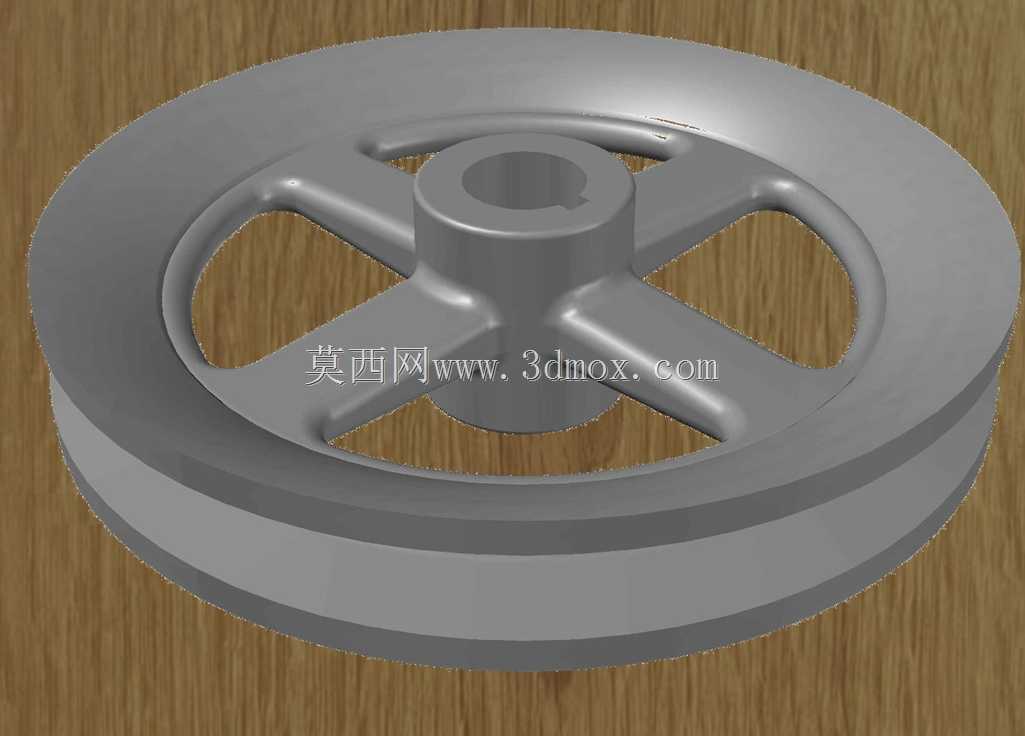

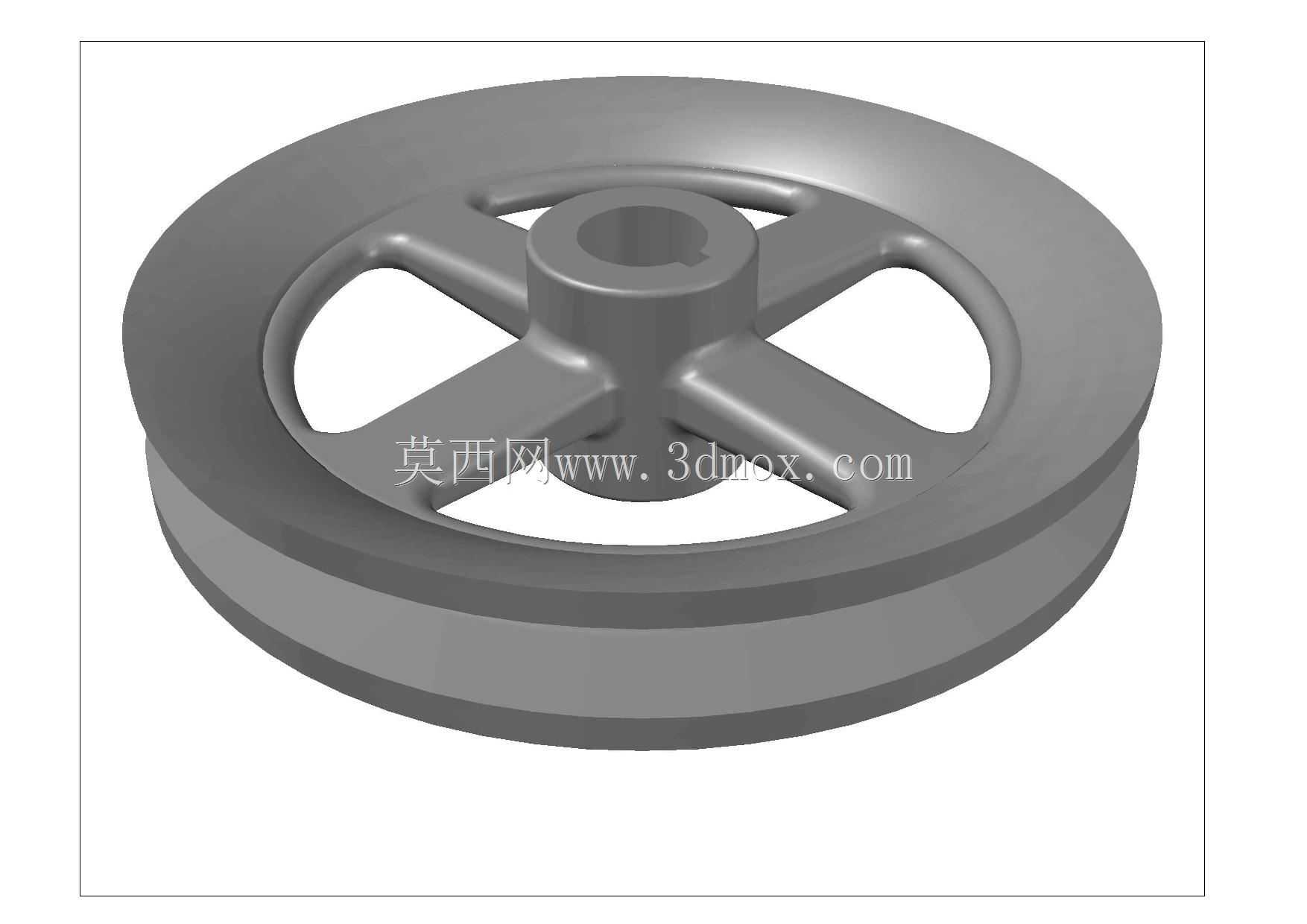

　　设计层面，这款滑轮采用了五辐条的轮毂连接结构，轮缘部分设置了两道平行的圆弧绳槽，绳槽的圆弧半径略大于适配绳索的半径，保证绳索与轮槽的接触面积足够，降低绳索的局部挤压应力，减少绳索的磨损速率。轮毂中心设置了带键槽的安装轴孔，键槽的位置与辐条做了错位布置，避免键槽处的应力集中与辐条的受力薄弱点重合，提升轮毂的抗扭强度，轴孔的端面做了倒角处理，方便安装时与支撑轴的对位装配，同时减少轴端与轮毂端面的剐蹭。辐条采用了变截面的流线型设计，靠近轮毂位置的截面尺寸更大，向轮缘方向逐渐收窄，这种设计匹配了轮体转动时的应力分布规律——轮毂与辐条连接处是扭矩传递的核心受力区，更大的截面可以承受更高的弯曲与扭转复合应力，而靠近轮缘的位置受力更小，收窄截面可以在不损失强度的前提下减少轮体的整体重量，降低转动时的离心力影响，同时减少材料的不必要消耗。轮缘的绳槽外侧做了加厚的凸缘结构，凸缘的高度高于绳索装入后的绳体最高点，即使绳索在运行中出现小幅的跳动，也不会从轮槽中滑出，两道绳槽之间设置了凸起的分隔筋，分隔筋的顶部做了圆弧过渡，避免绳索在跨槽或者偏摆时被锐边割伤，分隔筋的厚度经过受力校核，能够承受单根绳索满载时的侧向挤压力，不会出现变形压溃的问题。

　　从安装边界来看，这款滑轮的轴孔尺寸适配常规的圆轴安装，安装时需要配合轴承或者轴套使用，轮毂的轴向长度与支撑座的安装间距匹配，保证轮体安装后不会出现轴向窜动，轮缘的外径尺寸决定了绳索的最小弯曲半径，设计时已经保证轮槽底径满足适配绳索的最小弯曲半径要求，避免绳索因为弯曲半径过小出现断丝、结构松散的问题，降低绳索的使用寿命。在实际选型时，需要注意轮槽的宽度与深度要匹配所用绳索的直径，过窄的绳槽会挤压绳索导致绳芯损坏，过宽的绳槽则无法有效约束绳索的位置，容易出现绳索偏磨、脱出的问题；辐条式的结构相比实心轮体，在户外使用时不容易积留雨水、灰尘，减少轮体的腐蚀风险，同时转动时的风阻更小，适合户外索道、户外吊装设备的使用场景。

　　在结构细节上，轮体的所有棱边都做了倒钝处理，没有尖锐的毛刺，避免安装维护时划伤操作人员，也减少了应力集中点，提升轮体的抗疲劳寿命，在承受交变载荷的往复运动场景下，不会因为棱边的应力集中过早出现裂纹。轮毂的键槽采用了标准的平键槽尺寸，方便用户根据自身的轴系设计选配标准平键，不需要额外做非标加工，降低装配的成本与周期。双槽的设计可以同时容纳两根绳索独立运行，或者单根绳索做折返缠绕，实现不同的传动比或者载荷分配需求，相比单槽滑轮，在需要双绳牵引的场景下可以减少滑轮的安装数量，简化支撑结构的设计，缩小整套机构的安装空间。在维护层面，这种开式的辐条结构方便操作人员观察轮体的磨损情况，尤其是绳槽底部的磨损量、辐条与轮毂连接处的裂纹情况，不需要拆解轮组就可以完成日常的巡检，及时发现零件的损耗情况，避免因为滑轮失效引发的设备故障或者安全事故。
