通风系统用空气导流偏转装置结构设计

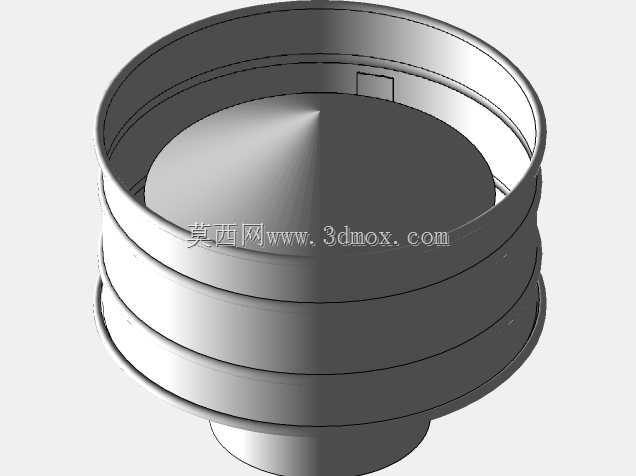

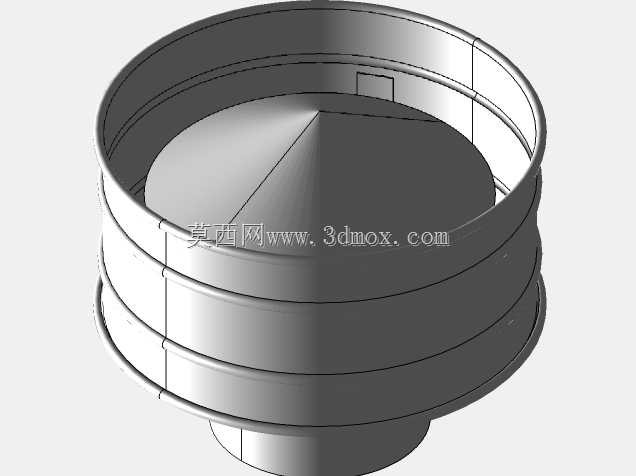

该偏转装置主要应用于工业厂房通风排风系统、民用建筑集中排烟道末端、小型通风设备的出风口位置，核心作用是通过气动外形优化调整出风气流的流向，提升排风出口的气流喷射速度，增强通风系统的整体抽排能力，避免出口处出现气流紊流、倒灌的问题，在需要强化排风效能、引导气流按指定方向扩散的场景中能够发挥稳定作用。从功能特性来看，该装置采用流线型的导流曲面设计，整体结构无尖锐折角，气流经过装置表面时能够顺着曲面平滑转向，有效降低气流通过时的局部阻力损失，减少通风系统的额外能耗；装置的导流面经过弧度优化，能够将原本垂直向上或水平直排的气流调整为斜向扩散的出流形态，既可以避免排出的废气直吹周边设备或行人，也能通过气流的定向喷射形成局部负压区，进一步拉动风道内部的空气向外排出，提升整体通风效率。在设计思路上，该装置优先遵循气动性能优先的原则，整体外形采用一体化的曲面构型，所有过渡位置均做了圆角顺滑处理，避免气流在装置表面形成涡流区产生风噪与阻力；结构上采用薄壁轻量化设计，在保证结构刚度满足户外安装抗风要求的前提下，尽可能降低装置自身重量，减少对出风口安装基座的载荷压力；安装接口位置设计了通用的平接适配结构，能够匹配常规尺寸的圆形、方形通风管道出口，无需额外定制转接件即可完成装配。从安装边界与尺寸适配来看，该装置的整体外轮廓尺寸适配主流的中小口径通风管道，安装时仅需将装置的连接端与风道出口对齐，通过常规的螺栓紧固或抱箍固定即可完成安装，装置伸出风道出口的长度经过优化，不会占用过多的外部空间，同时能够保证气流在经过导流面时完成充分转向；安装时无需对原有风道结构进行大规模改动，适配现有通风系统的升级改造需求，装置的外露表面无多余凸起结构，长期户外使用时不易积灰积水，能够降低日常维护的清理难度，在不同风速的排风工况下都能保持稳定的导流效果，不会因为气流流速变化出现导流失效、结构震颤的问题。
