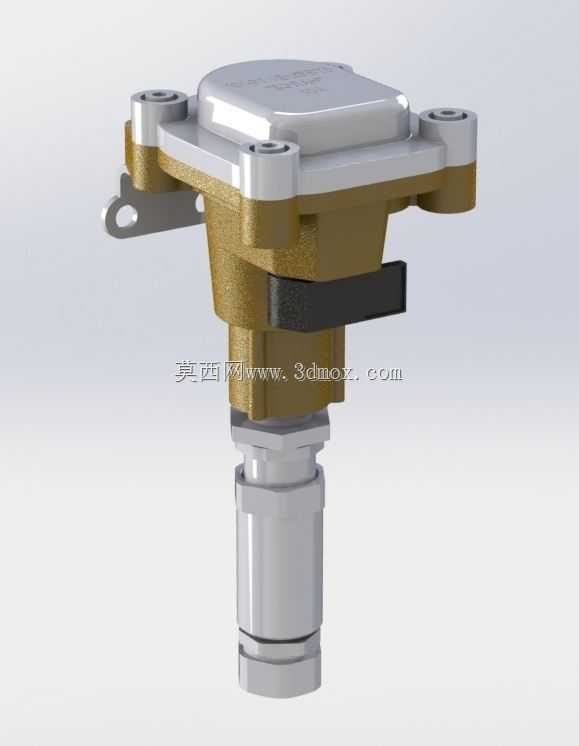

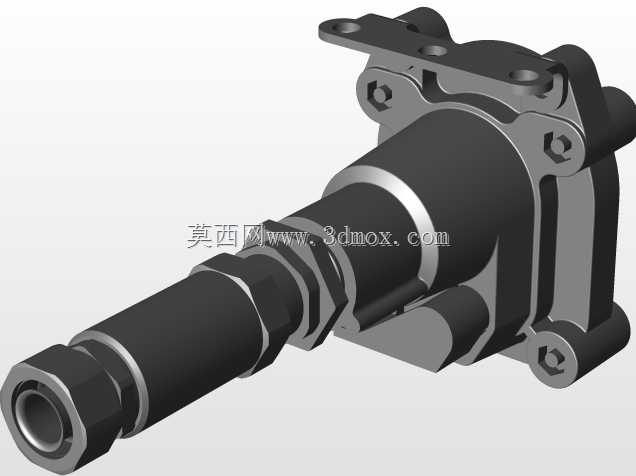

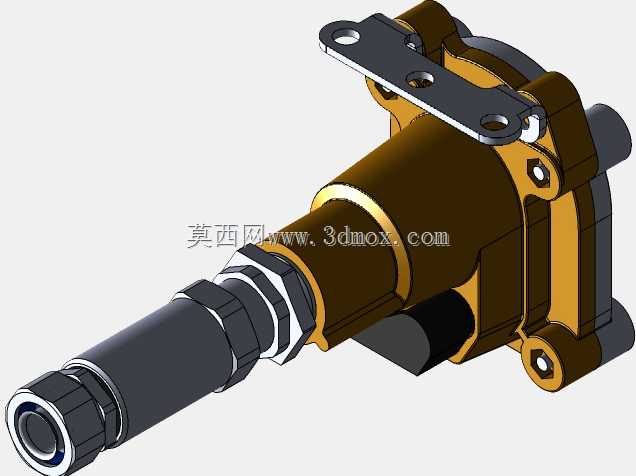

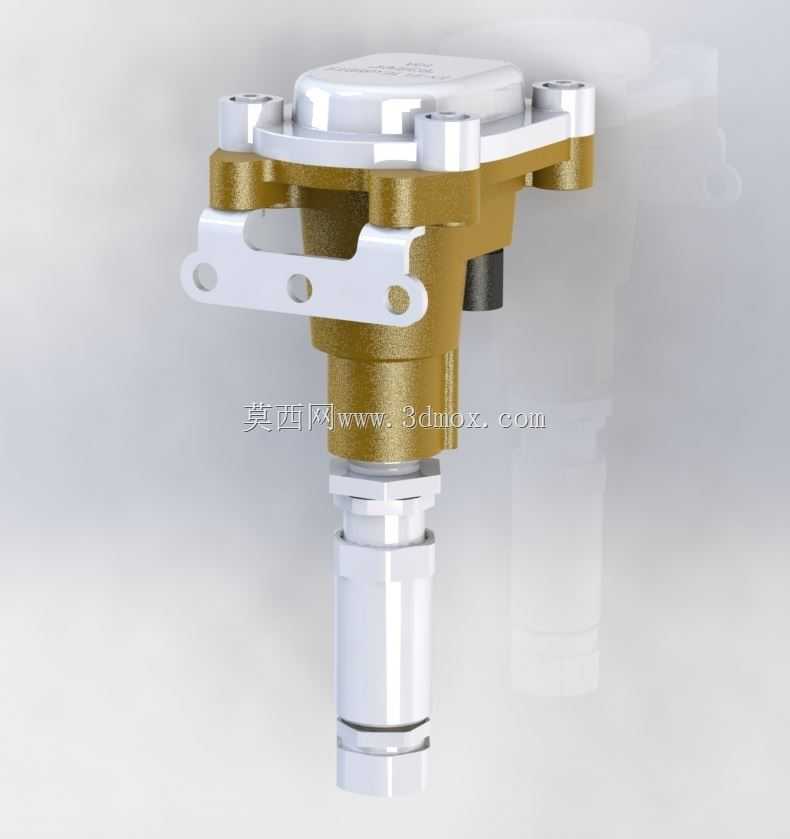

矿用隔爆型KU-91防爆按钮结构设计

　　这款KU-91防爆按钮主要面向存在易燃易爆混合气体的井下作业场景、化工生产装置区、油气储运场站这类对电气设备防爆性能有强制要求的作业环境，作为现场控制回路的指令触发元件使用，可直接接入低压控制回路，完成设备启停、信号触发、回路切换等基础控制动作，避免常规电气按钮在操作时产生的电弧、电火花外泄引燃周边爆炸性介质。从结构设计逻辑来看，整体采用隔爆型外壳的设计思路，上部的方形安装法兰采用加厚铸铜材质，法兰面加工有均匀分布的四个安装沉孔，配套侧面的挂装固定耳，既可以通过螺栓穿过沉孔将按钮垂直固定在设备壳体、防爆配电箱面板上，也可以借助固定耳配合卡装结构完成快速壁挂安装，安装法兰与上部端盖的结合面严格按照隔爆接合面的参数要求加工，

　　保证接合面的间隙、宽度、表面粗糙度均满足对应防爆等级的隔爆性能要求，即便内部触点动作时产生电弧引爆壳内渗入的爆炸性气体，外壳也能承受内部爆炸压力，同时通过接合面的熄焰作用阻止火焰向外传递，避免引爆外部环境的爆炸性混合物。按钮的操作触发部件位于壳体下部，采用阶梯轴式的金属推杆结构，推杆与壳体之间设置多层密封结构与隔爆轴套，既保证操作时的推杆行程顺畅，按压反馈清晰，无卡滞、虚位问题，也能满足隔爆间隙的要求，防止外部介质从推杆配合间隙渗入壳体内部，同时避免内部爆炸火焰从配合间隙传出。上部端盖为平整的方形金属盖，表面可预留标识刻印位置，用于标注按钮的功能编号、操作方向，方便现场作业人员快速识别操作。

　　整体外形的安装边界充分考虑了现场狭小空间的安装需求，法兰的方形轮廓尺寸控制在常规防爆面板的预留安装孔位适配范围内，下部推杆的伸出长度适配不同厚度的安装面板，安装时无需额外扩孔或者改造原有安装位，可直接替换同类型的老式防爆按钮，降低现场改造的工作量。从实际使用的可靠性角度出发，壳体主体采用铸铜材质搭配金属推杆，相比塑料壳体的防爆按钮，抗冲击、抗腐蚀性能更强，能够适应井下高湿度、高粉尘、有腐蚀性淋水的恶劣工况，长期使用不会出现壳体开裂、密封失效的问题，触点模块封闭在壳体内部，与外部环境完全隔离，避免粉尘、水汽侵入造成触点接触不良、氧化锈蚀的问题，有效延长按钮的检修周期，减少现场维护的工作量。在建模过程中，所有配合面的尺寸公差、

　　隔爆接合面的参数都严格按照防爆电气的相关设计标准设定，安装孔位的位置度、推杆的同轴度都做了对应的公差约束，模型可直接用于后续的工程图导出、生产加工参考，也可用于防爆电控箱、井下专用设备的整机装配仿真，验证安装过程中是否存在干涉问题，提前排查安装适配性缺陷。
