方形带中心凸台储水容器结构设计

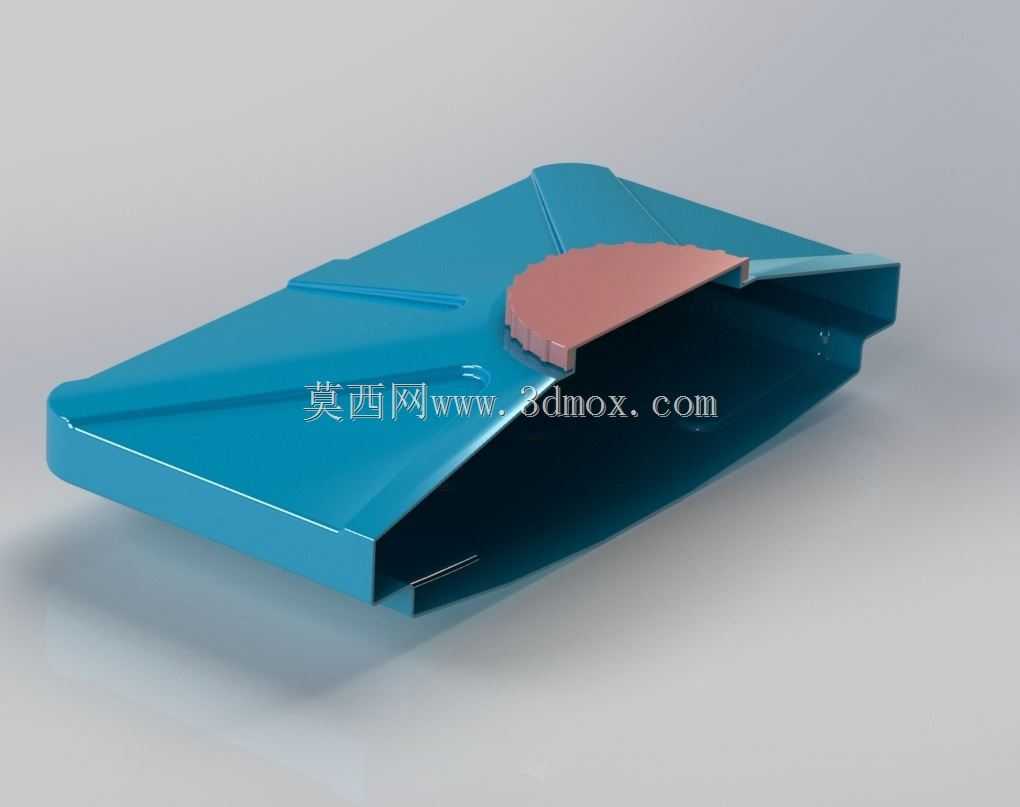

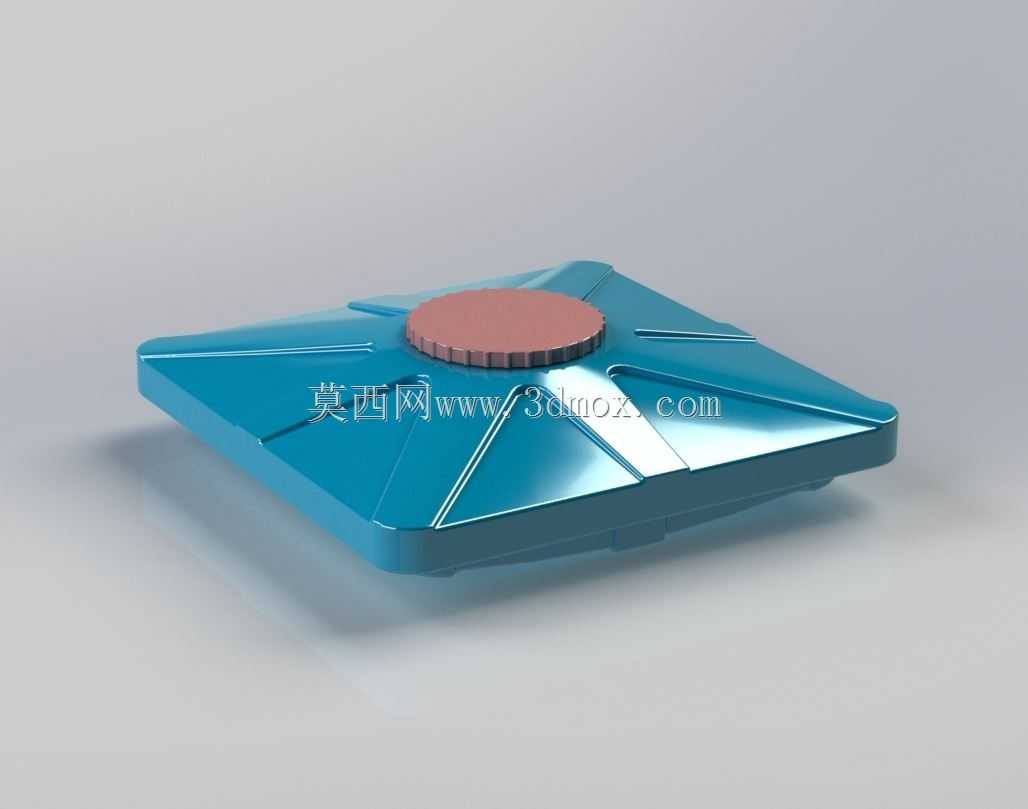

　　这款方形储水容器的结构设计，最初是为小型桌面级加湿设备、便携户外净水装置的储水单元做的配套方案，在实际落地场景里，也可适配小型循环冷却系统的储液环节、家用小型水族设备的分体储水模块，甚至部分农用小型滴灌装置的中转储水单元，适用场景覆盖民用小家电、小型工业辅助设备、户外便携装备多个领域。从功能特性来看，容器主体采用方形切角的壳体结构，区别于传统圆形储水容器，方形结构在设备内部排布时能最大化利用规整的安装空间，减少无效空间浪费，四个边角做的大圆弧过渡处理，一方面避免直角结构带来的应力集中问题，降低注塑成型时的缩痕、翘曲风险，另一方面也能减少容器内部的清洁死角，避免储水过程中杂质在直角区域沉积。顶部中心的圆形凸台结构，

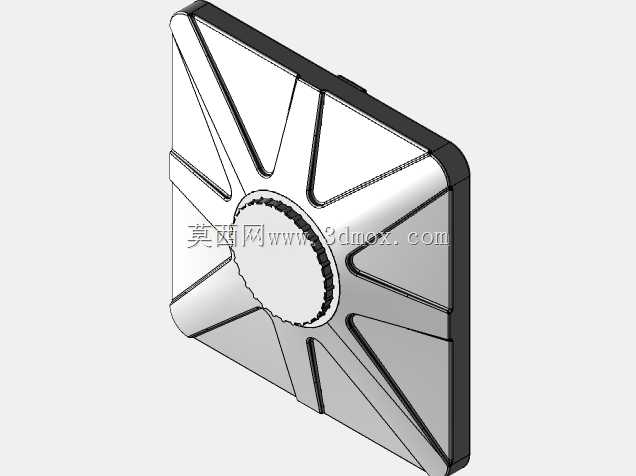

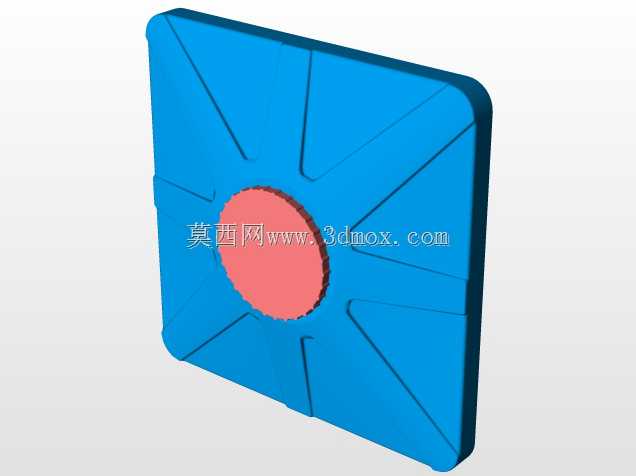

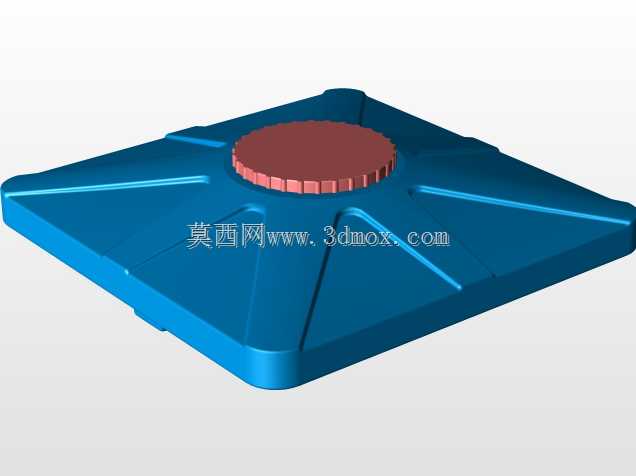

　　是整个容器的功能核心区，这个凸台预留了泵体安装、液位传感器布设、进出水管路对接的安装位，凸台边缘做的齿状防滑结构，是为了安装配套密封端盖时增大摩擦力，方便徒手拧紧操作，同时齿状结构也能作为端盖旋合到位的定位卡点，配合端盖内侧的密封圈，能实现0.1MPa静压下无渗漏的密封效果，满足常压储水的使用要求。在设计思路上，整个壳体采用等壁厚设计，壁厚控制在2.5mm，适配常用的PP、ABS食品级塑料的注塑工艺要求，壳体表面做的放射状加强筋，从中心凸台一直延伸到壳体四个侧边，在不额外增加壁厚的前提下，将壳体的顶面承重能力提升了40%，避免容器装满水后顶面出现凹陷变形，同时加强筋也能在注塑过程中起到导流作用，让熔融塑料更均匀地填充到模腔各个位置，

　　减少成型缺陷。壳体的侧边做了1.2mm高度的外翻边结构，这个结构一方面是作为容器上盖与下壳体的超声焊接定位边，焊接时外翻边能容纳溢出来的焊料，避免焊料溢出到容器外壁影响外观，另一方面外翻边也能作为容器安装到设备内部时的支撑卡位，直接卡入设备预设的安装槽内，不需要额外打螺丝固定，能提升装配效率。从安装边界尺寸来看，容器主体的方形轮廓边长控制在180mm，整体高度35mm，顶部凸台直径60mm，凸台高出壳体顶面8mm，安装时需要预留的最小空间为190mm190mm45mm，预留的间隙一方面是为了方便安装操作，另一方面也能给容器盛满水后的轻微膨胀变形留出余量，避免容器与周边设备部件发生挤压干涉。容器底部做了四个高度2mm的点状支撑脚，

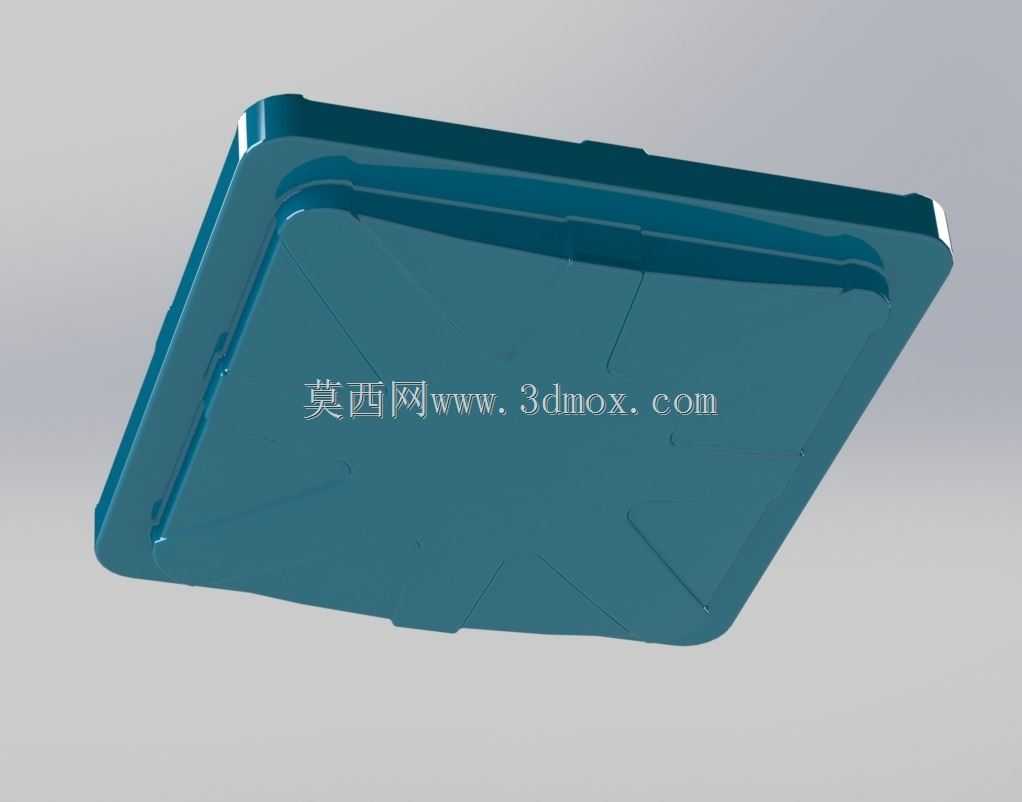

　　让容器底面与安装基面之间留出空隙，避免底部长期与基面贴合形成积水区，同时支撑脚也能调整容器的水平度，在不太平整的安装基面上也能保持放置平稳。进出水的接口预设在凸台侧面，采用标准的10mm快插接口尺寸，能直接适配市面上常见的净水设备、冷却设备的输水软管，不需要额外做转接头适配。在结构强度验证阶段，这个结构装满水后从1m高度自由跌落至水泥地面，壳体不会出现开裂、渗漏问题，满足民用小家电的跌落测试要求，同时容器内部做的圆弧过渡，也让水流在循环过程中不会产生明显的湍流，降低水流噪音，提升使用体验。
