三轴步进驱动数控控制箱接线结构设计

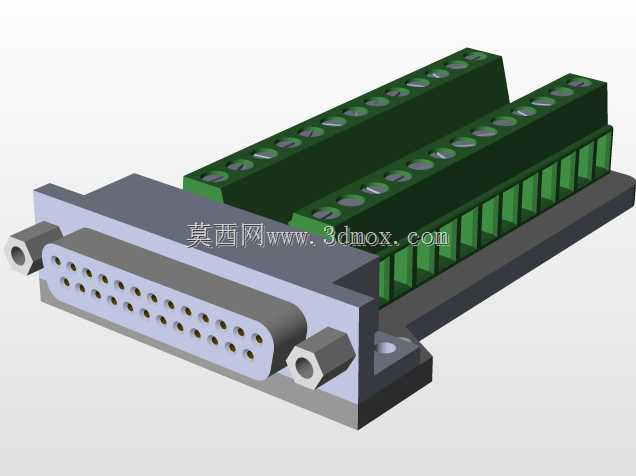

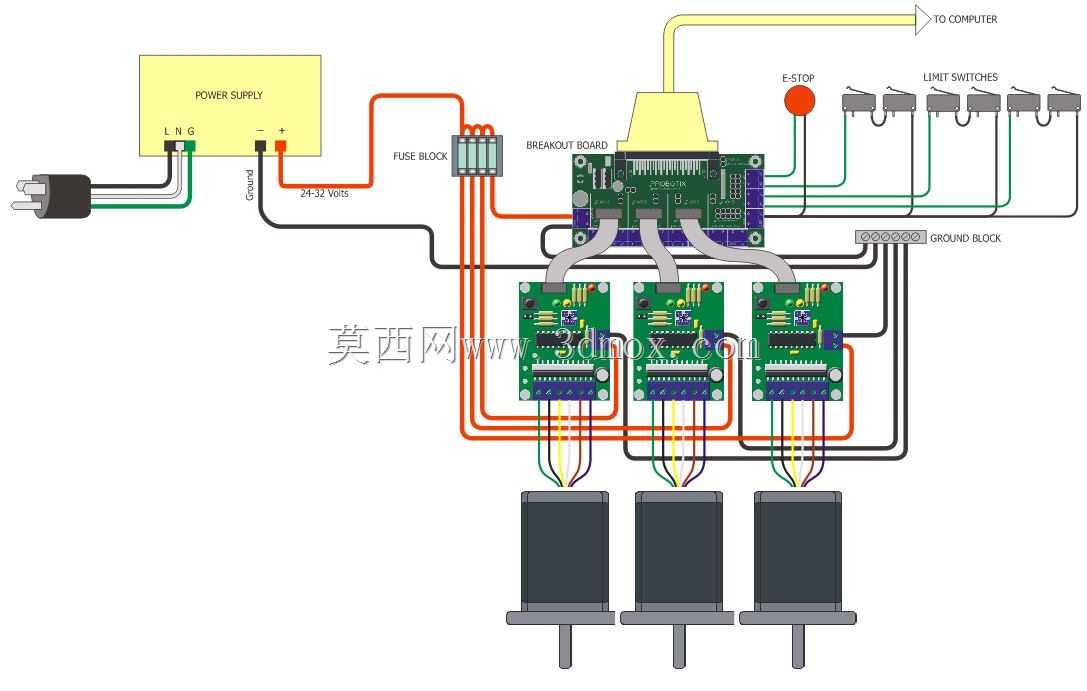

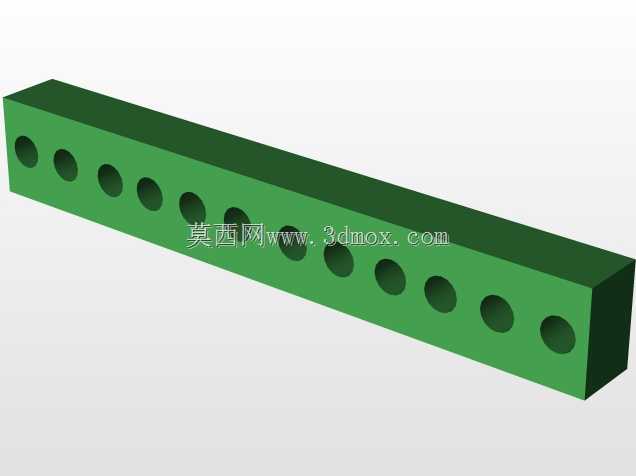

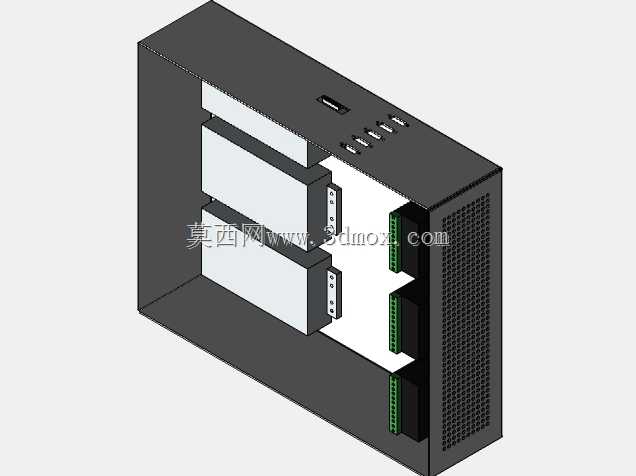

该数控控制箱主要应用于小型桌面数控设备、三轴运动平台、DIY雕刻设备及小型自动化进给机构的电气控制场景，作为整套运动系统的电气核心载体，承担动力分配、运动指令传输、驱动信号放大、安全回路防护的核心作用，可实现三个轴向步进电机的精准运动控制，同时集成急停、硬限位等安全防护链路，适配桌面级数控加工、点位运动搬运、简易自动化作业的控制需求。整套控制结构从供电输入侧开始规划，采用带接地保护的单相交流供电输入，经保险模块后接入电源单元，将输入交流电转换为控制回路与驱动单元所需的直流供电，电源输出端设置独立的分线模块，将动力线路规整分流至三个步进驱动单元，避免线路杂乱带来的干扰与维护难题。控制核心采用转接板作为信号中转枢纽，一方面通过通讯链路连接上位计算机，接收上位下发的运动轨迹、速度、方向控制指令，另一方面将控制信号分流至三个步进驱动器，同时将急停按钮、各轴限位开关的信号统一接入控制回路，当触发急停或硬限位时可快速切断驱动使能，避免设备超程或意外动作带来的安全风险。接地端设置独立的接地汇流排，将电源接地、屏蔽线缆接地、驱动器外壳接地统一汇集，有效降低步进电机运行时的电磁干扰，提升控制信号的传输稳定性。三个步进驱动器采用并排排布的安装方式，每台驱动器对应连接一轴步进电机，动力线与编码器信号线分开走线，强电与弱电线路保持合理间距，减少线间串扰。整套接线结构在设计时充分考虑安装维护的便捷性，所有线路走向规整，分线模块、汇流排、转接板的安装位置预留充足的接线操作空间，控制箱内部安装边界可适配常规壁挂式或桌面嵌入式安装需求，各元件排布避开散热盲区，驱动器与电源单元周边预留散热间隙，保证长时间连续运行时的热量可自然散出，不会出现局部积热导致的元件性能下降问题。安全回路采用常闭接线设计，在线路意外断开时可自动触发停止保护，相比常开接线方式具备更高的安全冗余，限位开关分别布置在三个轴的正负行程端点，可在运动机构到达行程极限时触发信号停止进给，避免机械硬碰撞损坏传动结构。
