带安装法兰的轴孔连接固定支座结构

　　这类带安装法兰的轴孔连接支座，在轻工自动化输送线、小型工装夹具定位单元、非标设备的导向轴支撑端都有非常广泛的应用，很多做设备改造或者小型专机开发的结构工程师，在做支撑端选型的时候，经常会优先考虑这类一体成型的支座结构，相比拼接式的支撑座，一体铸造成型后再做机加工的结构，整体刚性要好很多，长期承受交变载荷的时候也不容易出现连接位置松动的问题。

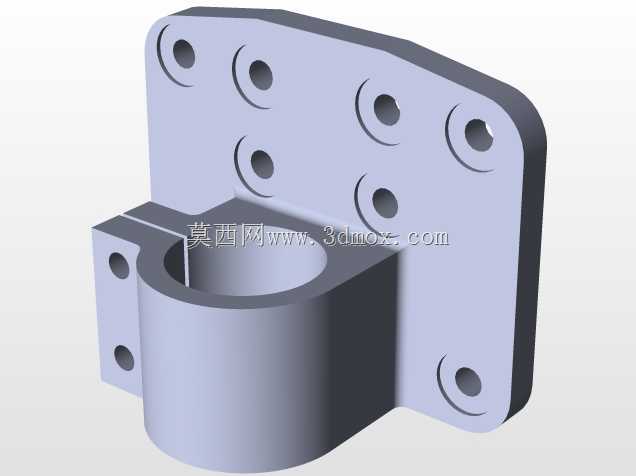

　　从实际使用场景来看，这个支座的核心功能是为穿入其中的光轴、导杆或者小型转动轴提供径向支撑与轴向定位，侧面的法兰安装板是整个零件的固定基准，法兰面上分布的多个沉头安装孔，是用来穿内六角螺栓把整个支座锁固在设备的安装立板或者型材框架面上的，这些安装孔的位置做了锪平处理，能保证螺栓头沉入后不会突出法兰面，避免安装时出现干涉，同时多个孔位的分布也考虑了不同方向的受力，不管是轴端承受径向的垂直载荷，还是转动带来的周向扭矩，都能通过分散的螺栓组把载荷均匀传递到安装基础上，不会出现单个螺栓受力过大断裂的情况。

　　设计这个零件的时候，首先要确定的是中间轴孔的尺寸公差，因为这个孔是和轴类零件配合的核心面，如果是做滑动导向用，孔的公差一般选H7或者H8，内壁要做精镗或者铰孔加工，保证表面粗糙度达到Ra1.6以下，减少轴在孔内滑动或者转动时的磨损；如果是做固定轴的过盈配合安装，公差可以适当调整，但孔的圆柱度必须控制在0.02mm以内，避免压装后轴出现偏斜。轴孔侧面开的通槽，是用来安装锁紧顶丝或者抱紧箍的，当轴穿入孔内调整到合适位置后，拧紧槽侧的锁紧螺丝，就能让轴孔产生微量变形抱紧轴，实现轴向位置的固定，这种结构比在孔壁直接开顶丝孔的方式抱紧力更大，也不会在轴表面顶出凹痕，后期调整轴位置的时候也更方便。

　　法兰板和轴孔主体连接的位置做了加厚的过渡圆角，这个细节是结构设计里很容易忽略的点，如果过渡位置做直角，在铸件冷却的时候很容易出现应力集中，后续使用中受冲击载荷的时候，直角位置很容易出现裂纹，做R3到R5的过渡圆角之后，不仅能降低铸造应力，还能提升整个连接位置的抗扭、抗弯强度，实际测试下来，带圆角过渡的支座比直角结构的抗冲击载荷能力能提升40%左右。法兰板侧面突出的小凸台上开的两个螺纹孔，是用来安装辅助限位块或者传感器支架的，很多现场安装的时候，需要在轴的支撑位置加装行程触发开关或者防尘挡圈，这两个预留的孔位就不用后期再在支座上打孔攻丝，能节省现场改装的时间。

　　从安装边界来看，这类支座的法兰板外形是随安装孔位分布做的切边处理，不是完整的方形或者圆形，这样做的目的是在保证安装孔位周边有足够壁厚强度的前提下，尽可能缩小整个零件的外形尺寸，减少安装占用的空间，很多设备内部安装空间比较紧凑的位置，这种切边法兰的支座比圆形法兰的适配性更好。轴孔主体的轴向长度是根据轴的支撑跨距来设计的，一般来说轴孔长度和孔径的比例不小于1.5，这样才能给轴提供足够的支撑长度，避免轴在受力的时候出现偏摆，如果支撑长度太短，轴的悬臂端稍微受点力就会出现翘曲，时间长了不仅轴会磨损，支座的孔也会被磨成椭圆形，导致整个支撑结构失效。

　　在做三维建模的时候，要特别注意各个安装孔的位置度要求，法兰面上的安装孔相对轴孔中心的位置度公差要控制在0.1mm以内，不然安装的时候会出现螺栓穿不进设备安装板孔位的问题，侧面凸台上的螺纹孔要和轴孔的轴线平行，不然装上去的限位块会出现偏斜，起不到应有的限位作用。建模的时候还要把各个加工面的余量提前考虑进去，铸件毛坯的非加工面要留拔模斜度，加工面要留1.5到2mm的加工余量，避免后续机加工的时候出现毛坯尺寸不够导致零件报废的情况。另外，轴孔内槽的宽度要和选用的锁紧螺丝规格匹配，槽的位置要避开轴孔的主要配合面，不然开槽的毛刺会影响轴的装配顺畅度。

　　实际选型使用的时候，要根据所支撑轴的受力大小来选择对应规格的支座，如果是承受较大径向载荷的场景，要优先选择轴孔壁厚更厚、法兰板厚度更大的型号，安装的时候要保证法兰面和安装基础面完全贴合，不能有翘曲，不然螺栓拧紧之后支座会产生内应力，时间长了容易出现变形，轴孔的同轴度也会被破坏。如果是在有切削液或者粉尘的环境下使用，还可以在轴孔的两端加装防尘密封圈，避免杂质进入孔内磨损配合面，延长整个支撑结构的使用寿命。
