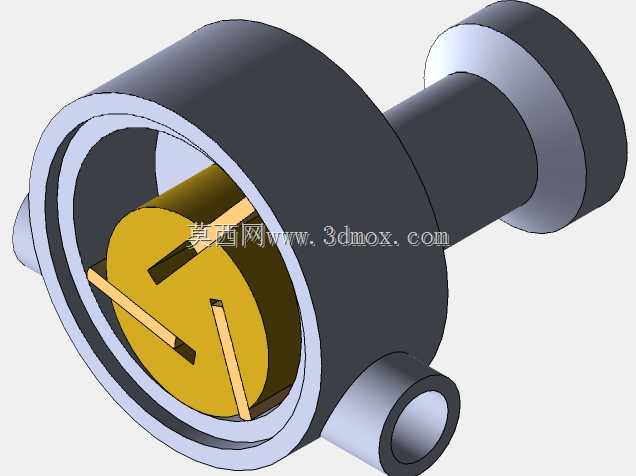

滑片式液压动力转换元件三维结构

　　在各类工业液压系统的动力端配置中，这类滑片式结构的液压动力元件，常被应用在机床液压夹紧回路、小型工程机械辅助动作油路、自动化生产线的工装驱动单元中，相比齿轮式结构，它的输出流量脉动更小，运行噪音更低，适合对执行元件动作平稳性有一定要求的中低压工况场景。从实际使用场景来看，这类元件通常作为液压系统的动力源，将原动机输入的旋转机械能转换为液压油的压力能，为后续的油缸、液压马达等执行元件提供带压工作介质，在轻工机械、橡塑设备、小型工程机具的辅助液压回路中，这类结构的元件凭借结构紧凑、自吸能力尚可的特点，有着比较广泛的应用。

　　从结构设计逻辑来看，这个模型采用了偏心定子内腔、径向开槽转子配合可伸缩滑片的经典容积式工作结构，转子在定子内腔偏心安装，当转子随输入轴旋转时，嵌在转子槽内的滑片会在离心力和根部油压的作用下紧贴定子内壁，相邻两个滑片、转子外圆、定子内圆以及两侧配流盘之间会形成若干个封闭的工作容腔，随着转子转动，这些容腔的容积会在进油侧逐渐增大形成局部真空完成吸油，在压油侧容积逐渐减小将油液挤压出去完成压油，通过这样的周期变化实现连续的压力油输出。设计过程中，定子的偏心距是决定元件排量的核心参数，偏心距越大，单个工作循环内的容腔容积变化量就越大，相同转速下的输出流量也就越高，建模时需要严格控制偏心距的尺寸公差，避免因偏心量偏差导致实际排量与设计值出现过大误差，同时还要保证定子内曲面的轮廓顺滑度，减少滑片在定子表面滑动时的卡顿和磨损。

　　从安装边界来看，这个模型的主体采用圆柱型壳体结构，轴向伸出的输入轴端用于和驱动电机或者联轴器连接，侧下方的油口为进出油通道，安装时需要保证输入轴与驱动端的同轴度误差控制在允许范围内，避免轴端承受额外的径向力导致密封件过早磨损，壳体的安装法兰面需要平整，连接螺栓的预紧力要均匀，防止壳体变形导致内部滑片卡滞或者结合面出现渗漏。两侧的配流盘结构在设计时需要精准对齐吸油、压油窗口的位置，保证工作容腔在容积增大的阶段只和吸油腔连通，容积减小的阶段只和压油腔连通，避免出现困油或者高低压腔串油的问题，配流盘与转子端面的间隙需要控制在合理区间，间隙过大会导致容积效率下降，间隙过小则会在运行时出现端面摩擦磨损，影响元件使用寿命。

　　在实际选型适配过程中，这类结构的液压元件需要匹配系统的工作压力、额定流量需求，同时还要结合安装空间的尺寸限制，确认输入轴的轴径、键槽尺寸、油口的连接螺纹规格是否和现有管路、驱动部件匹配，模型中呈现的内部滑片结构采用了矩形截面滑片，滑片与转子槽的配合间隙需要经过合理设计，保证滑片可以在槽内自由伸缩的同时，减少滑片侧面的泄漏量，转子槽的加工角度通常会有一定的倾斜，用来改善滑片在伸缩过程中的受力情况，降低滑片与定子内表面的接触应力，减少运行过程中的磨损量。壳体的进出油道设计需要尽量减少流道的急转弯和截面突变，降低油液在流道内的沿程压力损失，避免油液在局部出现过热或者气蚀的问题，输入轴端的密封结构通常采用旋转轴唇形密封圈，建模时需要预留密封件的安装槽位，保证密封件的压缩量在标准范围内，既可以有效防止油液外漏，也不会因为压缩量过大导致密封件过早老化失效。
