30W工业级方形LED投光照明灯具结构

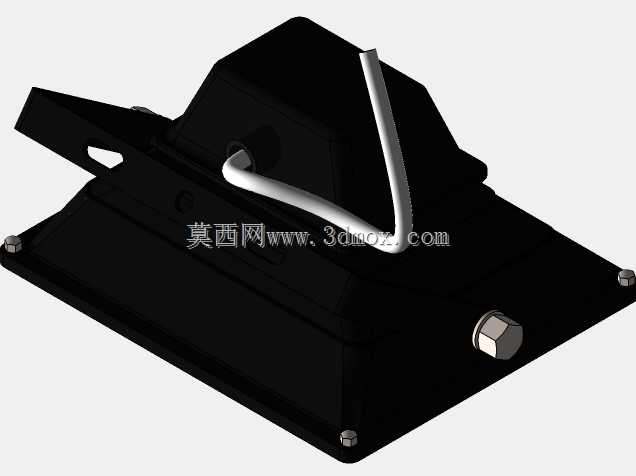

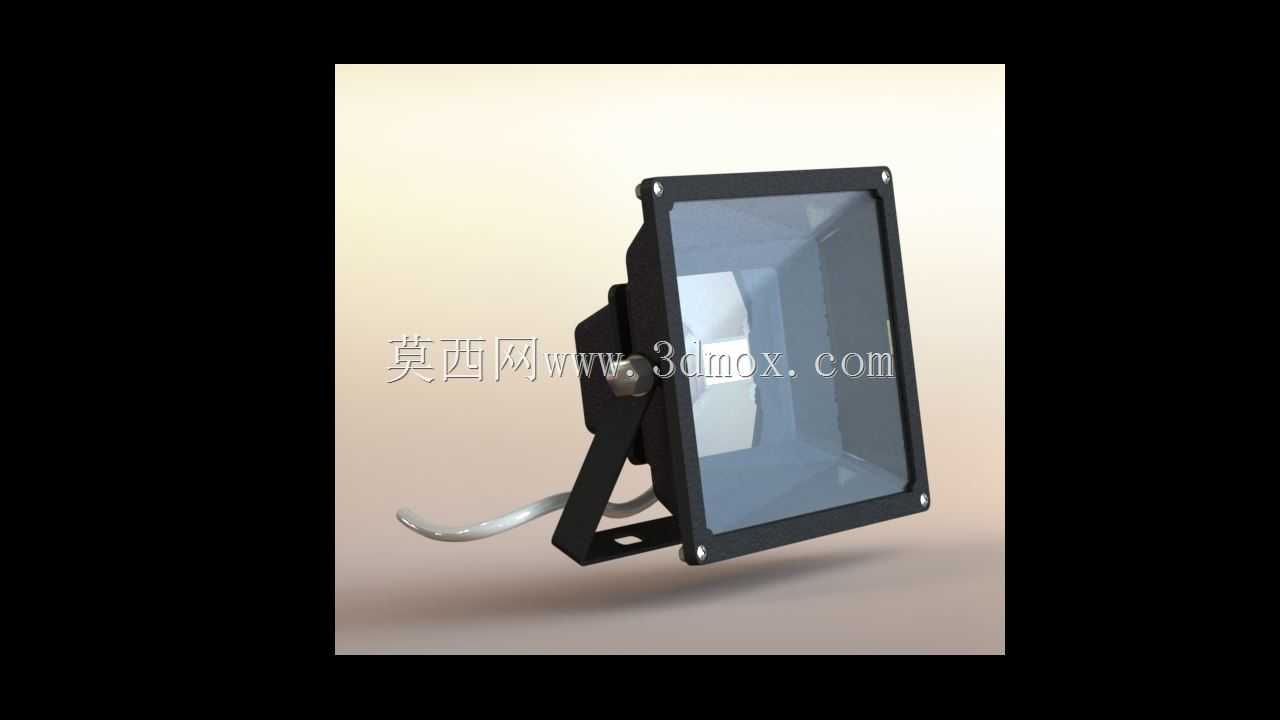

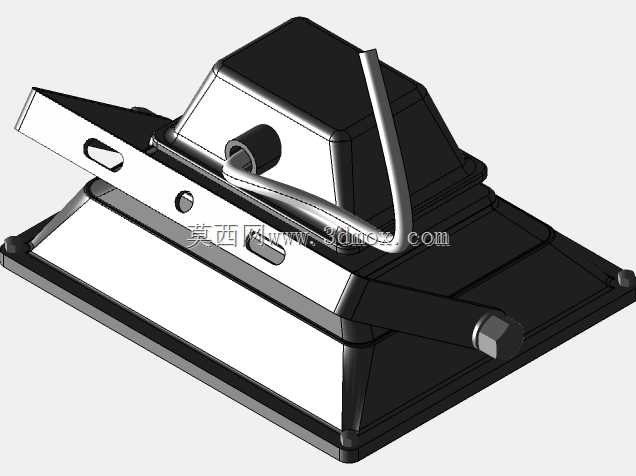

这款30W功率的LED投射照明设备，主要面向户外工业作业场景、厂区外围照明、建筑外立面泛光照明、户外设备周边补光、露天作业工位照明等场景设计，能够在多尘、潮湿、存在短时淋雨的复杂户外环境下稳定提供照明输出，相比传统卤素投光灯具具备更高的光电转换效率，更低的运行发热量与更长的连续使用寿命，可有效降低户外照明场景的后期运维更换成本。设备额定适配230V交流供电回路，输出光通量可达2100Lm，色温设定为6500K正白光，能够在夜间或低光照环境下提供清晰、高显色度的照明覆盖，光线投射角度经过光学结构优化，可实现指定区域的均匀照度分布，避免局部光斑过亮或边缘照度不足的问题，外壳防护等级达到IP65，可完全阻挡外部粉尘进入壳体内部，同时能够承受任意方向的低压喷水冲击，完全适配户外露天安装的使用需求，无需额外加装防雨防尘外罩即可长期稳定运行。从结构设计思路来看，这款灯具采用方形压铸铝外壳作为主体承载结构，外壳表面做黑色哑光抗氧化喷塑处理，既能够提升壳体的耐腐蚀性能，适配户外高湿、高盐雾的使用环境，也能够避免外壳反光对照明效果产生干扰，同时金属壳体具备优秀的导热性能，可将LED光源工作过程中产生的热量快速传导至外部环境，避免光源模组长期处于高温工作状态导致光衰过快、使用寿命缩短的问题。灯具正面采用高强度钢化玻璃作为透光面罩，通过密封胶条与壳体实现压合密封，既能够保证光线的高透过率，也可抵御户外场景下的飞石撞击、外力剐蹭，避免透光件破损导致内部元器件受损。灯具背部设计有可调节角度的U型金属安装支架，支架与壳体通过阻尼锁紧旋钮连接，安装固定后可根据实际照明需求在一定范围内自由调整灯具的投射俯仰角度，无需额外加装角度调节配件，安装接线端采用防水格兰头结构，外接供电线缆穿过格兰头接入内部接线端子后，可通过锁紧结构实现线缆与壳体之间的密封，避免雨水顺着线缆缝隙渗入壳体内部。从安装边界尺寸来看，这款灯具整体为方正薄型结构，整体厚度控制在较低水平，不会在安装墙面或支架上占用过多纵深空间，U型安装支架的两个固定支脚预留标准安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、金属灯杆、设备支架等多种安装基体上，安装孔位间距符合常规户外投光灯具的通用安装尺寸标准，可直接替换同功率等级的传统老旧投光灯具，无需对原有安装点位进行重新打孔改造，大幅降低旧照明系统升级改造的施工成本与作业时长。内部结构上，LED光源模组采用贴片式排布固定在铝基导热板上，导热板与外壳之间涂覆导热硅脂填充接触间隙，保证热量传导路径顺畅，驱动电源模块内置在壳体内部的独立隔离腔体内，与光源腔之间做隔热分隔，避免光源产生的热量长期烘烤电源元器件导致电源寿命缩短，整体结构装配逻辑简单，后期若出现元器件故障，可快速拆开壳体进行检修更换，无需整体报废替换。
