变电站穿墙式高压隔离绝缘子结构设计

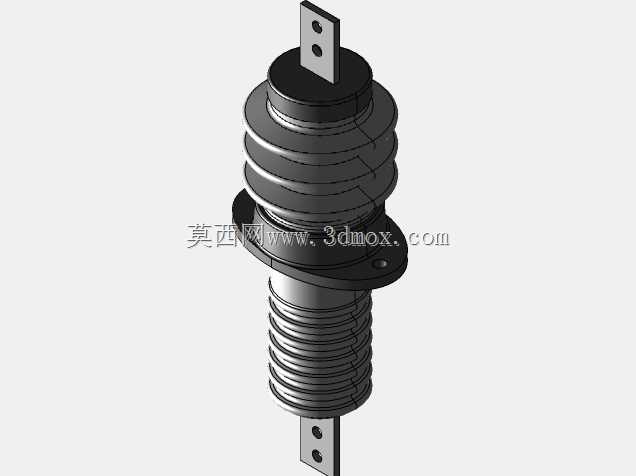

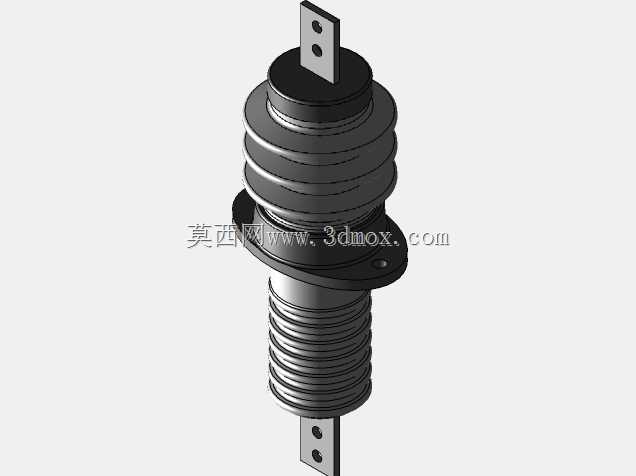

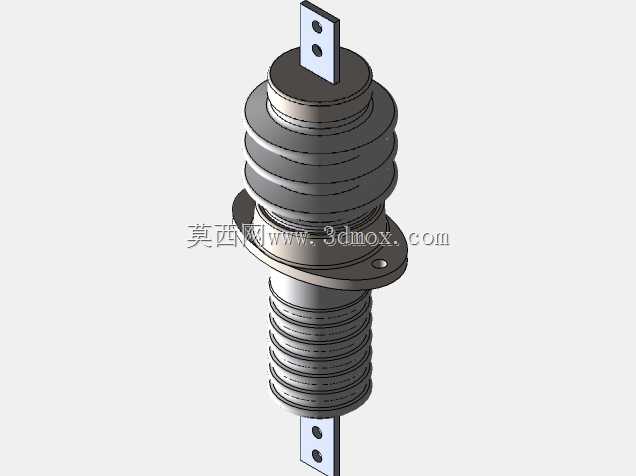

这类穿墙式高压隔离构件，主要应用在变电站户内外配电间隔、输电杆塔引下接线、大型工业厂区高压配电室的墙体贯穿点位，核心作用是实现带电导体的电位隔离，同时承担导体穿过墙体/柜体隔板时的机械支撑，避免带电部分与接地的建筑结构、柜体框架发生放电击穿。从结构设计逻辑来看，瓷质伞裙的排布是核心设计点，每一圈伞裙的伸出长度、相邻伞裙的间距都经过爬电距离核算，对应10kV电压等级的户外使用要求，即便在雨雾、凝露、积灰的工况下，沿瓷件表面的泄漏路径长度也能满足绝缘安全阈值，不会发生沿面闪络。两端的金属接线端采用扁钢冲孔结构，预留的安装孔位匹配630A载流对应的母排连接尺寸，不需要额外加工过渡连接件，现场安装时直接与进出线母排通过螺栓压接即可，接触面积满足额定电流下的温升要求，不会出现局部过热问题。中间的金属安装法兰是整个构件的安装基准，法兰上的固定孔位按照标准墙体预埋板的孔距设计，安装时法兰贴合墙面预埋钢板焊接或螺栓固定，就能保证整个构件的安装垂直度，避免因为安装倾斜导致瓷件承受额外的弯曲应力。瓷件与金属法兰、金属接线端的衔接部位采用胶装结构，胶装层的厚度控制在合理区间，既可以缓冲金属与瓷质材料热膨胀系数差异带来的温度应力，也能保证衔接位置的密封性能，避免户外使用时水汽渗入胶装界面引发绝缘失效。设计过程中需要重点核对安装边界：构件整体的穿墙长度要匹配常规配电室墙体的厚度范围，伞裙的最大外径要预留足够的相间安全距离，两端接线端的伸出长度要保证母排连接后，带电部分与墙面的空气净距满足10kV电压等级的安全规范。这类构件在建模时需要重点还原伞裙的曲面弧度、胶装部位的台阶结构、接线端的孔位精度，因为这些细节直接影响后续装配干涉检查、绝缘距离校核的准确性，若建模时简化了伞裙结构，会导致爬电距离计算出现偏差，无法给现场选型提供准确的参考依据。
