中置式液压阻尼螺旋弹簧避震器结构设计

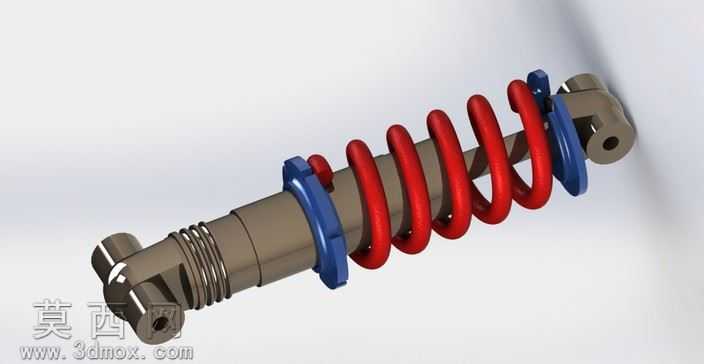

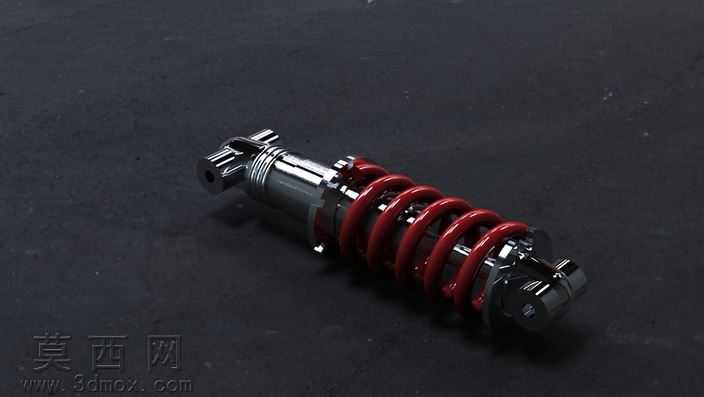

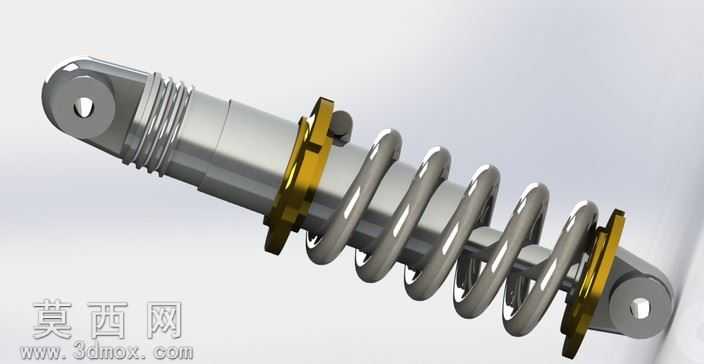

本作品为重新优化设计的液压阻尼螺旋弹簧避震器三维模型，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个功能部件，确保各零件间的装配公差与运动干涉校验全部达标。模型完整还原了避震器的核心结构：上端带铰接安装孔的活塞杆端座、多级密封结构的阻尼油缸筒、表面做了镀铬质感处理的活塞杆、中部带定位凸缘的弹簧上下安装托盘、等节距螺旋减震弹簧、下端带铰接孔的缸体端座，以及油缸外侧的防尘防护结构。材质渲染阶段针对不同部件做了差异化的质感表现：螺旋弹簧采用高张力弹簧钢材质，渲染出金属冷锻后的银亮金属光泽，表面添加细微的拉丝纹理与环境反射效果，还原弹簧钢高强度的材质特性；上下弹簧托盘与安装端座采用调质合金钢材质，表面做了金色镀锌钝化的表面处理效果，渲染出金属镀层的温润反光与细微的镀层颗粒质感；阻尼油缸筒采用无缝钢管加工而成，表面做了精磨后的哑光金属质感，避免过度反光影响结构展示；铰接孔内的衬套添加了耐磨铜合金的暗金色质感，区分不同功能零件的材质差异。结构设计上，该避震器采用液压阻尼加螺旋弹簧的经典组合结构，弹簧承担主要的承载与冲击缓冲作用，油缸内部的阻尼阀结构负责吸收震动能量，抑制弹簧反复弹跳，上下两端的铰接结构可以适配不同安装角度的工况，弹簧托盘的定位凸缘可以避免弹簧在受压缩形变时发生径向偏移，保证受力始终沿轴向传递。建模过程中对所有配合面做了精准的公差预留，比如活塞杆与油缸密封段的配合间隙、弹簧与托盘的定位间隙、铰接孔与安装销轴的配合间隙都按照实际加工标准设定，模型可以直接用于装配模拟、运动仿真以及工程出图参考，完整还原了量产避震器的结构逻辑与细节特征。
