曲面造型塑料外壳零件结构设计

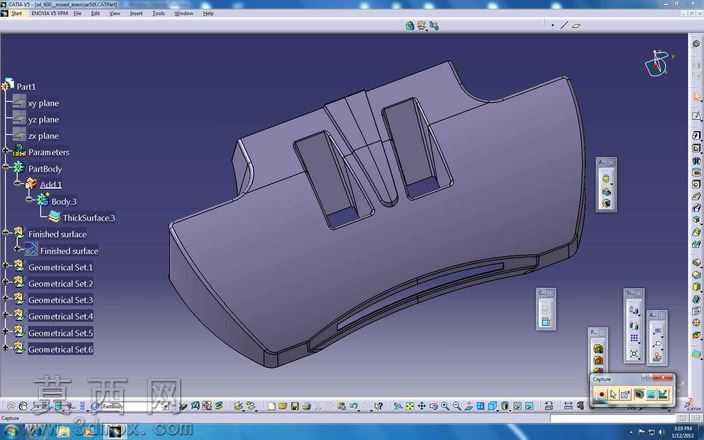

本作品为塑料材质的外观结构零件，采用三维参数化建模方式完成全流程设计，建模过程中优先遵循塑料件成型工艺规范，兼顾外观曲面流畅度与内部结构装配合理性。建模初期先搭建整体轮廓基准，以多组基准平面绘制截面轮廓线，通过多段曲率连续的样条曲线勾勒零件外曲面的整体走势，保证外表面无明显折棱、曲率过渡顺滑，满足塑料外壳的外观质感要求。针对零件表面的凸起安装位结构，采用凸台拉伸结合曲面修剪的方式构建，凸起结构与主体曲面的衔接处做了均匀的圆角过渡处理，避免注塑成型过程中出现应力集中、填充不足的缺陷，同时也能提升零件外观的精致度。零件侧边的内凹卡扣结构，在建模时同步考虑了塑料件的拔模斜度，所有装配贴合面都预留了合理的装配间隙，卡扣的厚度、形变行程都参照常用热塑性塑料的力学性能参数设置，保证装配时卡扣具备足够的弹性形变空间，装配后连接稳固不易松脱。零件整体壁厚保持均匀过渡，避免出现壁厚突变导致的注塑缩痕、翘曲问题，在结构转角位置都设置了符合工艺要求的圆角半径，既提升了零件的结构强度，也优化了熔融塑料在模腔中的流动路径，降低成型不良的概率。建模过程中同步完成了几何特征的分层管理，将外观曲面、安装结构、工艺特征分别归类到不同的几何集中，方便后续的结构修改、模具拆分以及工程图导出工作，所有特征都保持全参数关联，调整关键轮廓参数即可快速衍生不同尺寸的同类型零件，大幅提升同系列产品的设计效率。完成主体结构建模后，对零件的曲面连续性、壁厚均匀性、拔模角度做了全面的检查校验，确保模型既满足外观审美要求，也完全适配注塑成型的工艺要求，可直接用于后续的模具开发与样品打样环节。
