商用厨房不锈钢排烟集气罩设计

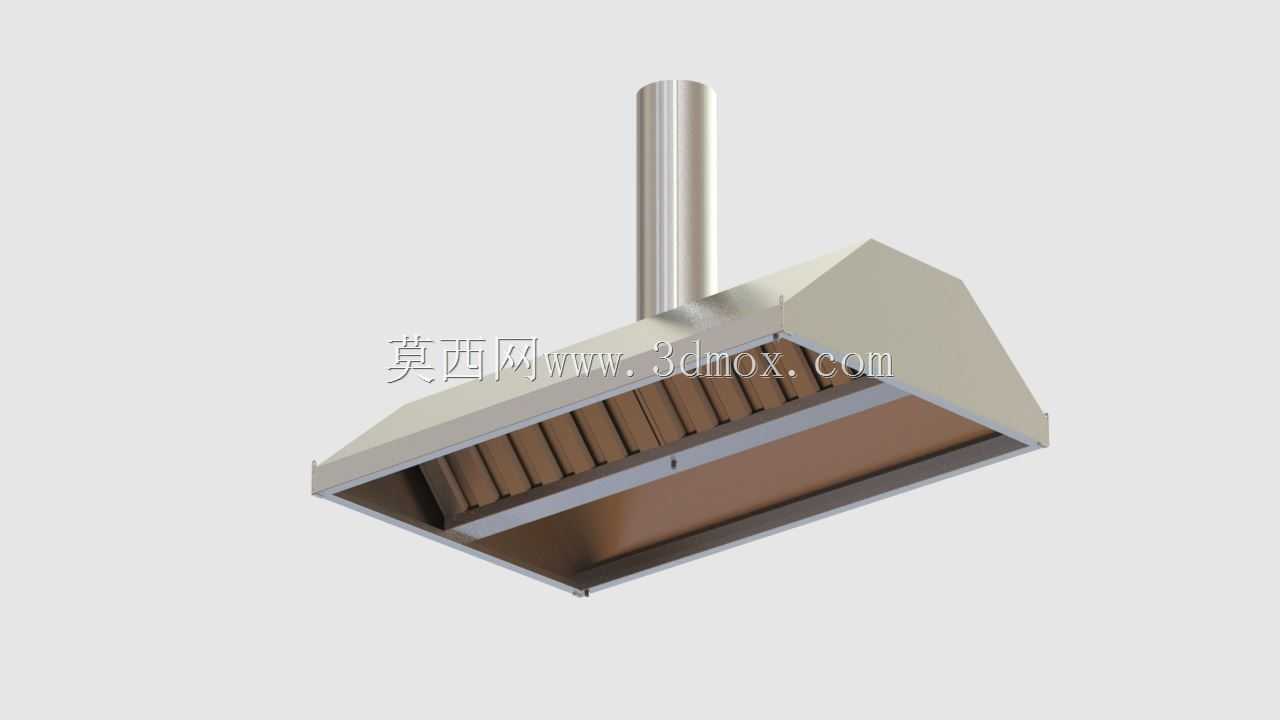

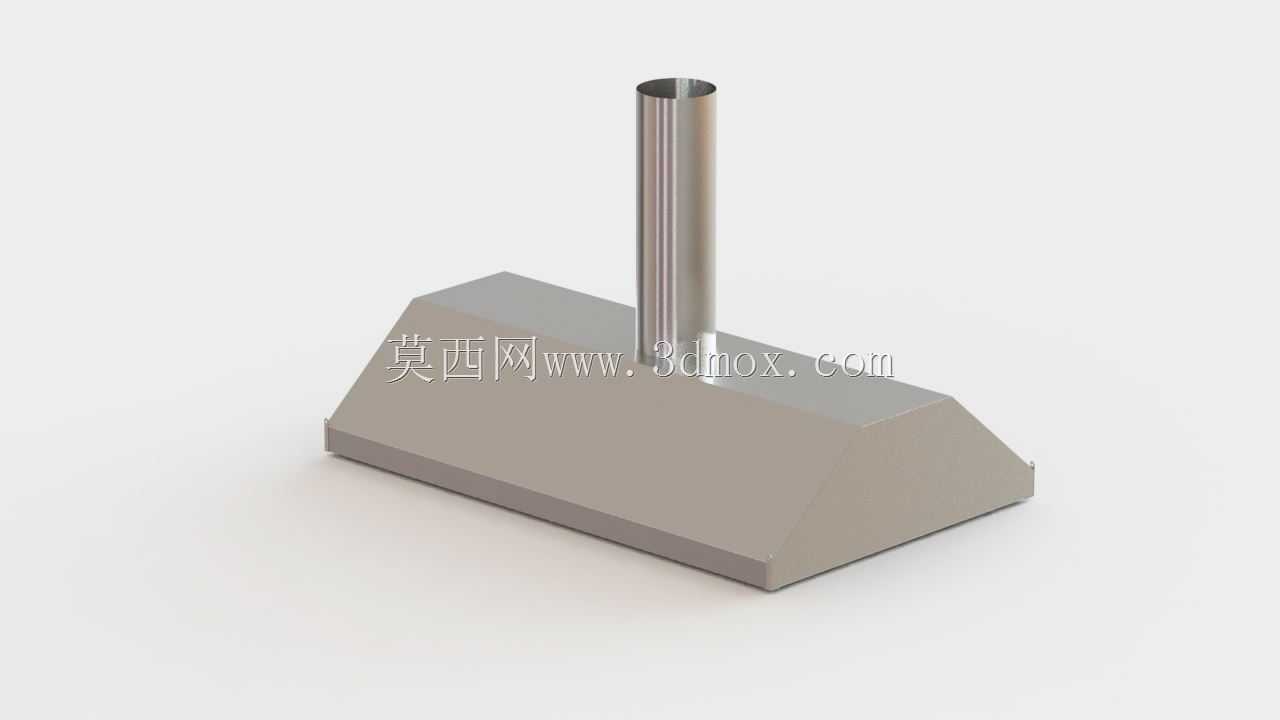

该款设备主要应用于商用餐饮后厨、中央厨房配餐区、大型食品加工车间的热加工工位上方，是商用通风系统的前端集气过滤部件，核心作用是聚拢收集烹饪过程中产生的油烟、蒸汽与余热，同时对大颗粒油雾进行初级拦截过滤，避免油污直接进入后端通风管道造成积垢堵塞，降低管道火灾隐患，同时改善作业区域的空气质量，减少油烟对操作人员的健康影响。设备整体采用1.2毫米厚度的不锈钢板材加工成型，具备优异的抗油污腐蚀能力，表面光滑易擦拭清洁，适配后厨高频次清洁的使用需求。整体外形尺寸为2300毫米×1450毫米，属于长条形大覆盖范围款式，可同时覆盖多个并排设置的炒炉、蒸柜等热加工设备，安装时通过顶部的圆柱形风管接口对接建筑排烟管道，安装边界需预留上方不小于300毫米的风管接驳空间，设备下沿距离灶台台面的高度建议保持在1900毫米至2100毫米区间，既保证油烟聚拢收集效果，又不会遮挡操作人员的作业视线、影响厨具拿取操作。设计上采用斜切式集烟腔结构，腔体内部设置多组平行排列的油烟导流过滤板，油烟随气流上升进入腔体后，会沿导流板表面流动，大颗粒油雾在碰撞、冷凝作用下附着在板面上，最终沿导流槽汇集到集油槽内，可定期清理排出，经过初级过滤的气流则通过顶部风管进入后续油烟净化设备。设备边角均做圆弧过渡处理，没有尖锐棱角，避免安装与日常清洁过程中造成磕碰划伤，整体结构采用折边一体成型加焊接打磨工艺，结构强度高，长期处于高温高湿的后厨环境中也不易出现变形、焊缝开裂的问题，导流过滤板采用可抽拉的安装结构，无需借助工具即可拆卸，方便日常对过滤组件进行深度清洗，保证过滤效率与通风顺畅度。
