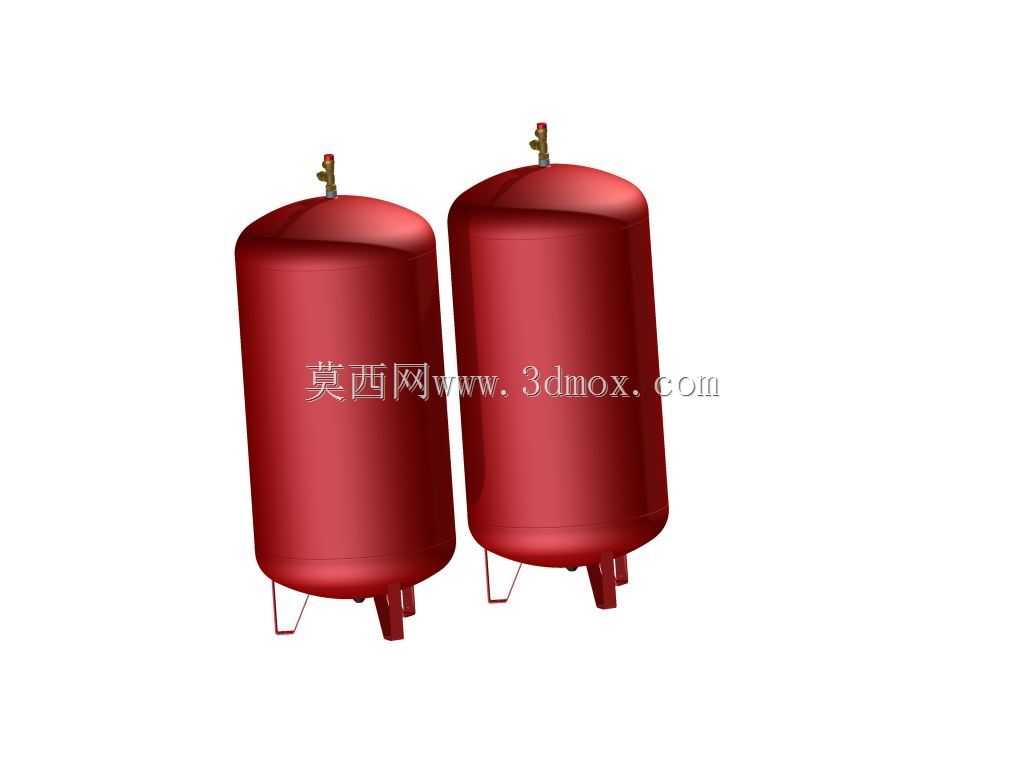

Flamco300L双腔立式膨胀罐结构设计

该双膨胀罐主要应用于闭式循环供水、暖通空调、太阳能供热及小型工业流体循环系统中，承担系统压力缓冲、水体积膨胀补偿、稳定管网运行压力的核心作用，能够有效避免系统因水温变化引发的水体热胀冷缩造成的压力骤升骤降，减少管网水锤冲击，降低水泵频繁启停的损耗，延长整个循环系统的阀门、管道及核心动力部件的使用寿命。

从功能特性来看，该款双罐并联结构的膨胀罐相比单罐同容积产品，拥有更灵活的压力适配区间，两个罐体可根据系统压力波动情况协同工作，在小流量压力波动时单罐介入缓冲，大流量容积变化时双罐同时参与补偿，压力输出更平缓，稳压精度更高。罐体顶部设置的充气阀接口用于预充设定压力的惰性气体，通过罐内的柔性隔膜将气腔与水腔完全隔离，避免气体溶入水体造成系统气阻，同时也能防止水体接触罐体内壁引发锈蚀，提升设备长期使用的可靠性。罐体底部的三足式支撑结构经过力学优化，支撑腿与罐体底部采用圆弧过渡焊接，分散满水状态下的罐体承重，避免局部应力集中造成的结构变形，同时支撑腿预留的安装孔位可直接与基础地面的膨胀螺栓固定，满足不同安装场景的固定需求。

在设计思路上，该模型严格遵循压力容器的结构设计逻辑，罐体采用标准椭圆封头与圆柱形筒身拼接的结构形式，椭圆封头的曲率经过匹配计算，能够均匀分散罐内压力对罐体端部的作用力，相比平端盖结构拥有更高的承压能力与更低的材料损耗。双罐并排布置的布局充分考虑了安装空间的利用率，两个罐体的中心距经过合理规划，既预留了足够的安装操作间隙，方便后期维护时对罐体接口、支撑部件进行检修操作，又尽可能压缩了整体安装占地宽度，适配多数中小型设备机房的狭窄安装空间。罐体的接口位置统一设置在顶部轴心位置，方便现场管道的对接排布，避免侧面接出管道造成的安装干涉，也减少了罐体侧面开孔对筒体结构强度的削弱。

从安装边界来看，该300L规格的双膨胀罐整体高度适配常规机房的净空要求，底部支撑的安装 footprint 可适配普通承重地面，无需额外做特殊加固基础，进出水接口与充气接口的位置高度符合常规管道安装的操作高度，无需额外加装过度转接管件即可完成系统对接，安装施工难度低。罐体的外轮廓做了圆滑过渡处理，没有突出的尖锐结构，搬运安装过程中不易磕碰损坏周边管道与施工人员，整体结构兼顾了承压性能、安装便利性与长期使用的稳定性。
