立式承压供水系统膨胀稳压罐体结构

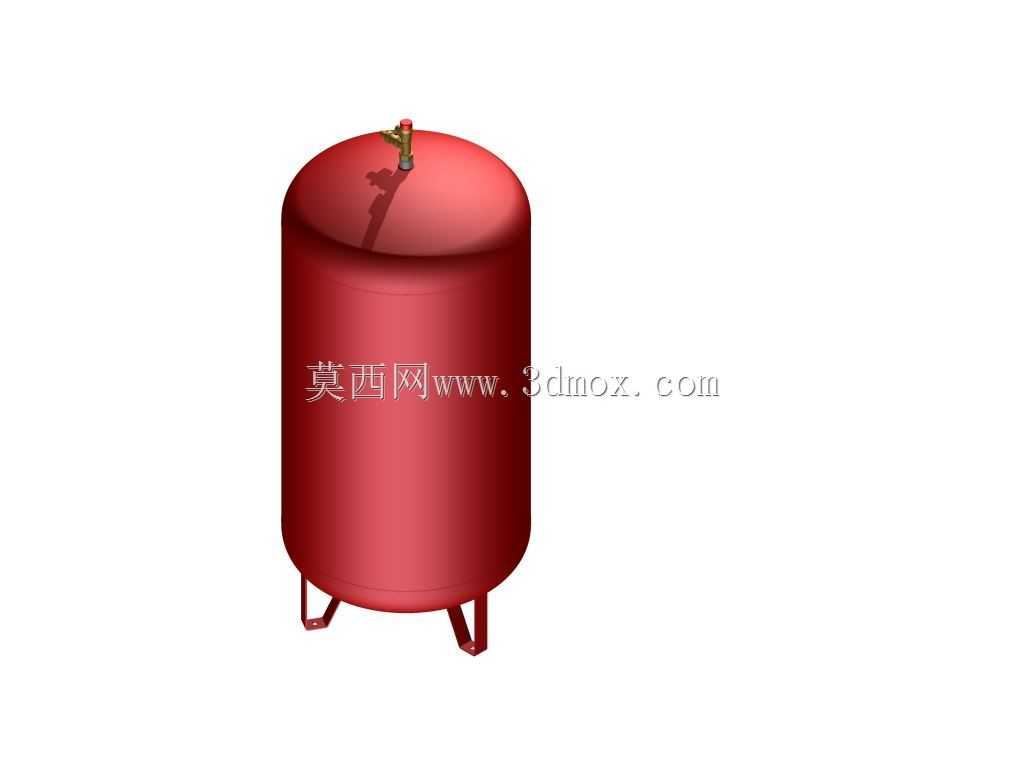

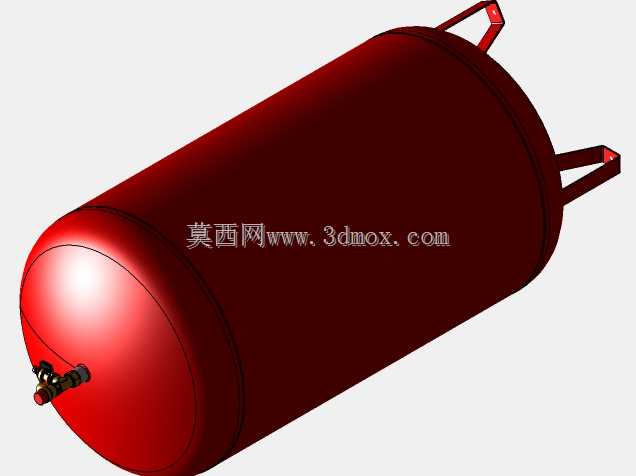

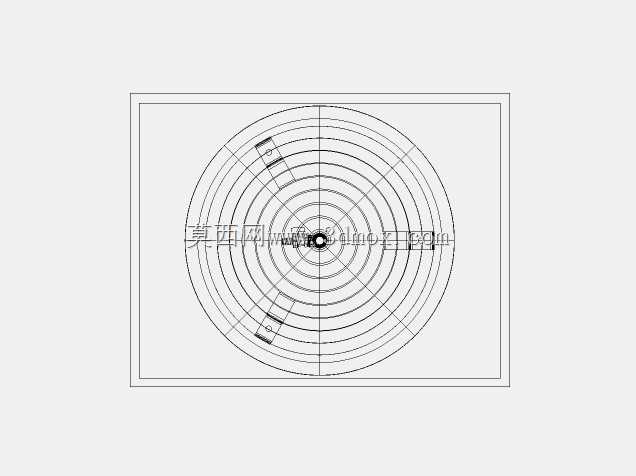

该款立式膨胀罐体主要应用于闭式暖通水循环、生活变频供水、小型工业流体输送系统中，承担系统压力缓冲、容积补偿的核心作用，能够吸纳系统内水体因温度升高产生的膨胀量，避免管网压力异常攀升触发安全泄放，同时在系统出现微小压降时及时补充预存压力水体，维持整个管路的压力稳定，减少水泵频繁启停带来的设备损耗与管网水锤冲击。在实际民用采暖场景中，这类罐体常安装在壁挂炉出口、分集水器旁侧的回水干管上，在工业循环冷却系统中则多布置在循环泵入口端的稳压管段，适配不同规模的闭式流体回路使用。从功能设计来看，罐体采用立式圆柱形承压结构，上下端为冲压成型的椭圆封头，相比平盖结构能够更好分散内部压力带来的结构应力，降低壁厚需求的同时提升长期运行的抗疲劳性能，底部采用三点式支腿结构，支腿与下封头采用贴合式焊接设计，既保证安装后的支撑稳定性，也避免支腿连接处出现应力集中导致的焊缝开裂问题。罐体顶部预留的接口用于接入系统管路与充气阀，内部通过丁基橡胶隔膜将气腔与水腔完全分隔，预充的惰性气体被封闭在隔膜与罐体壁面之间的腔室，当系统水压升高时，水体进入罐体挤压隔膜压缩气体实现容积吸纳，当系统压力降低时气体膨胀推动隔膜将水体压回管网，完成压力补偿过程。设计过程中充分考虑了现场安装的边界条件，立式结构的占地面积更小，适合在狭小的设备间、管道井内布置，支腿的安装孔位预留了足够的螺栓操作空间，顶部接口的高度适配常规管路的安装标高，无需额外增设过多弯头即可完成管路对接，罐体的外表面做了均匀的防腐涂层处理，能够适应设备间内的潮湿环境，避免长期使用出现锈蚀掉漆问题，整体结构的圆角过渡设计也减少了运输、安装过程中磕碰造成的涂层损伤。
