畜牧巷道气动推畜闸门主控制箱结构设计

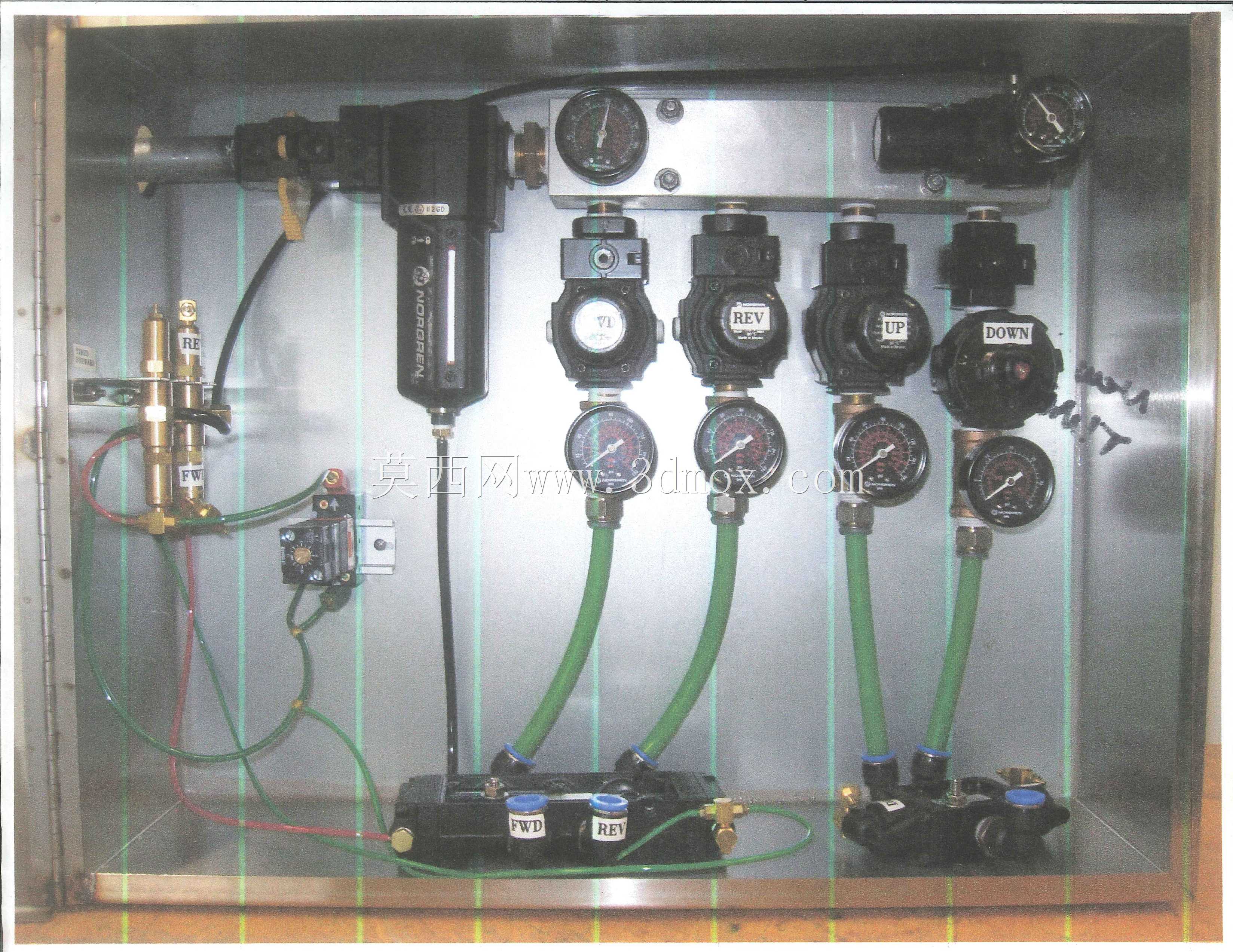

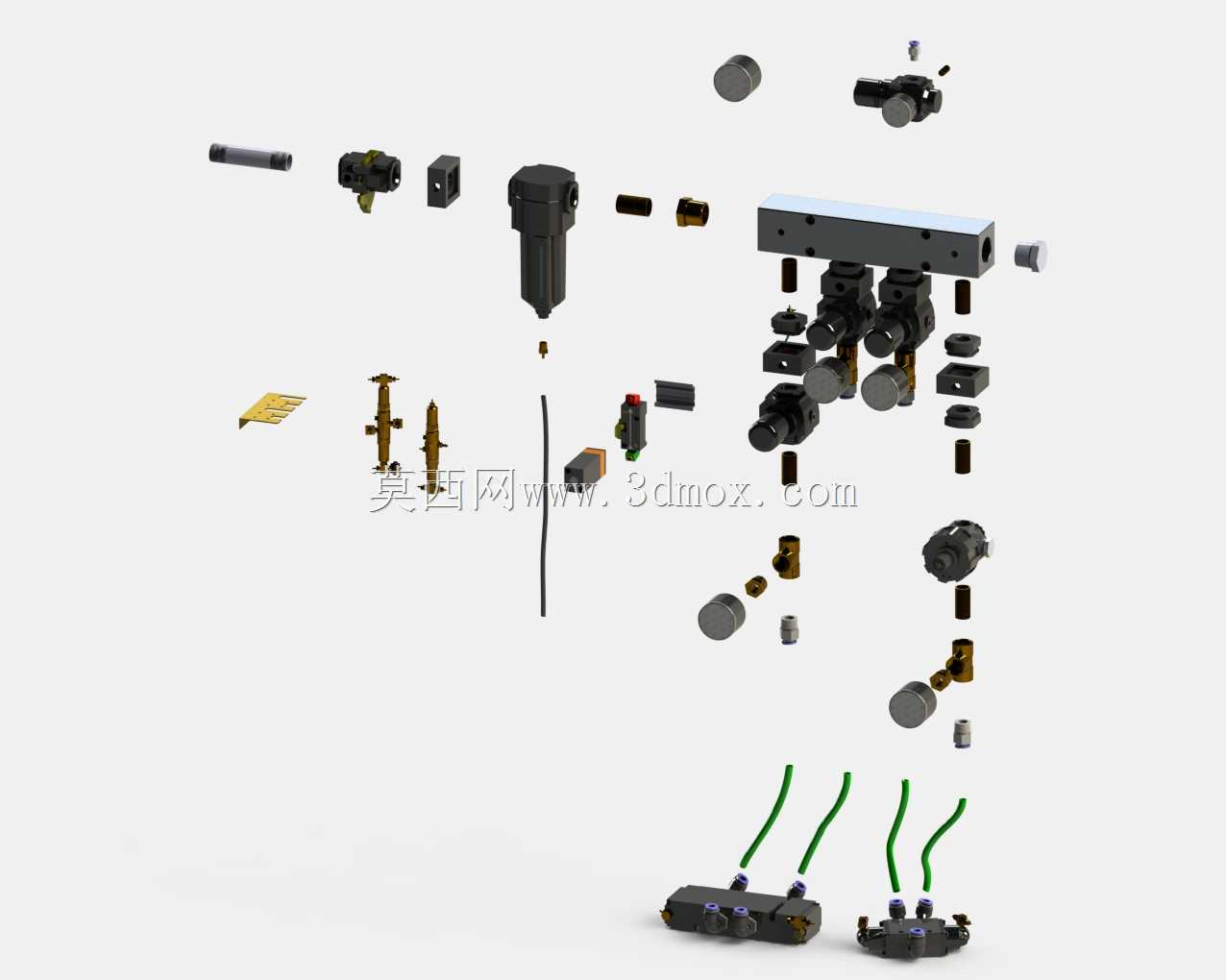

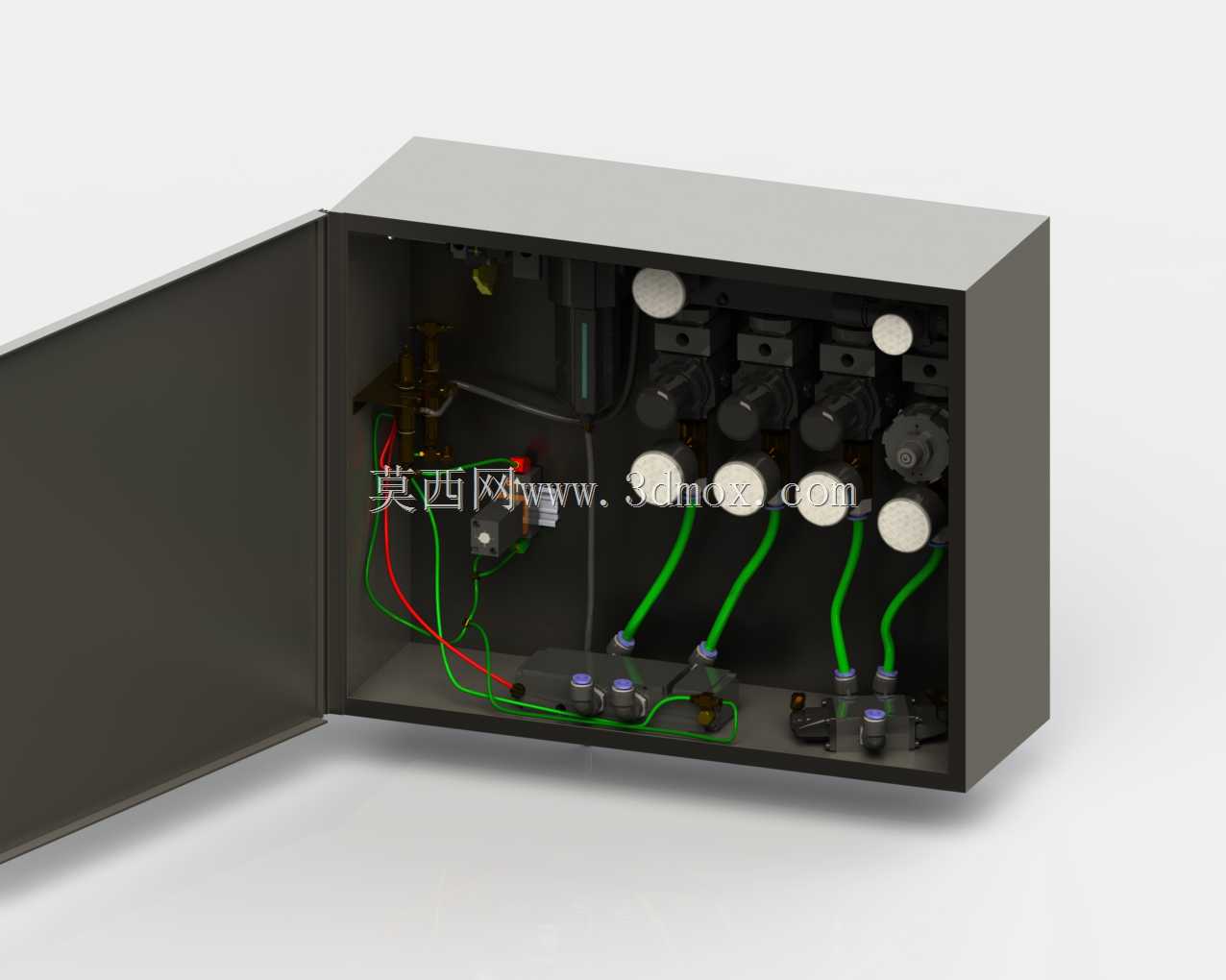

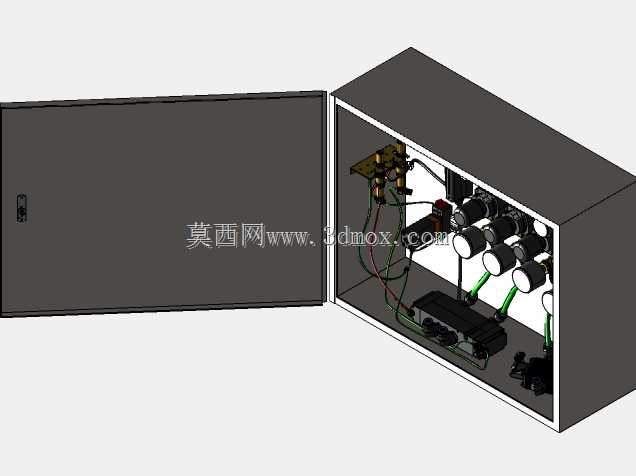

这款气动控制箱是畜牧养殖巷道内气动推畜提升闸门的核心主控单元，主要应用于规模化畜禽养殖场的圈舍转群、出栏分拣作业场景，安装在巷道侧边的操作区域，负责整套闸门气动系统的逻辑控制与动力分配，解决传统人工驱赶牲畜效率低、应激反应强、人员易被顶撞受伤的行业痛点。整套控制箱采用壁挂式封闭钣金壳体设计，箱门采用单侧铰接开合结构，闭合后可达到常规工业防尘防护等级，适配养殖圈舍内多粉尘、高湿度的复杂作业环境，安装时仅需在墙面预留对应四个螺栓固定点位，箱体背部预留穿线过孔，可直接对接外部气路管线与信号线路，无需额外定制安装支架，适配现有多数养殖巷道的侧边墙体安装条件。箱体内部集成了全套气动控制组件，包含多组气路控制阀组、气路转接模块、信号传感接线端子、管路固定卡扣等部件，内部气路管线采用分色排布设计，动力供气管路与信号反馈管路独立走线，所有管线接头均采用快插式密封结构，既降低了现场安装的接线接管难度，也方便后期运维时快速排查气路堵塞、接头漏气等常见故障。在功能设计上，这套控制箱可实现闸门沿预设轨道的平稳升降驱动，当闸门沿轨道运行穿过畜棚区域时，可联动配套的推板结构轻柔地将牲畜沿巷道方向推送至目标区域，全程动作速度平缓可调，避免动作幅度过大引发牲畜应激反应。同时气路控制回路集成了自动障碍停止逻辑，配套接入动物福利检测传感器，当闸门运行路径上出现牲畜卡滞、人员误入等异常情况时，传感器可快速识别异常状态，控制气路立刻停止动力输出并触发反向泄压，避免挤压伤害，兼顾作业效率与动物福利、操作安全的多重需求。箱体内部的阀组排布充分考虑了气路流向的合理性，进气端设置在箱体下部靠近穿线孔位置，经过滤调压后分路输送至各控制阀体，输出端沿箱体上部排布对接至闸门执行气缸，整体管路弯折半径符合气动管路安装规范，减少气路压损，保证动力输出稳定。
