工业用方管焊接式电气安装承载支架

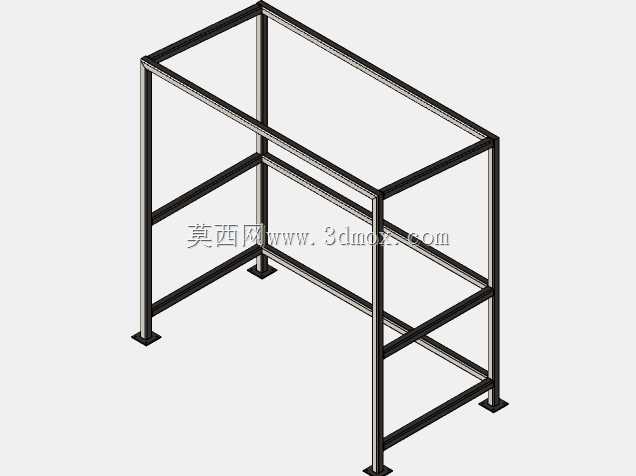

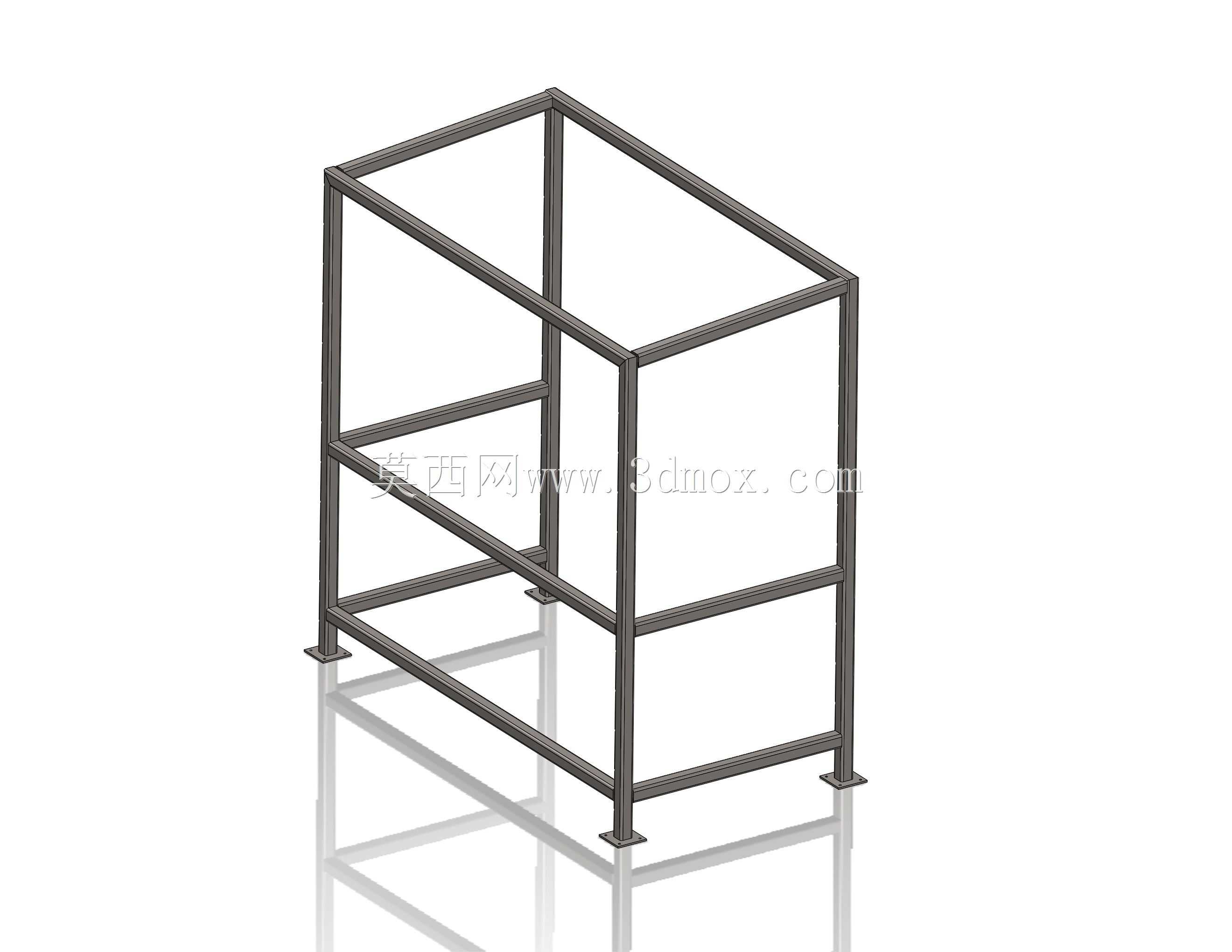

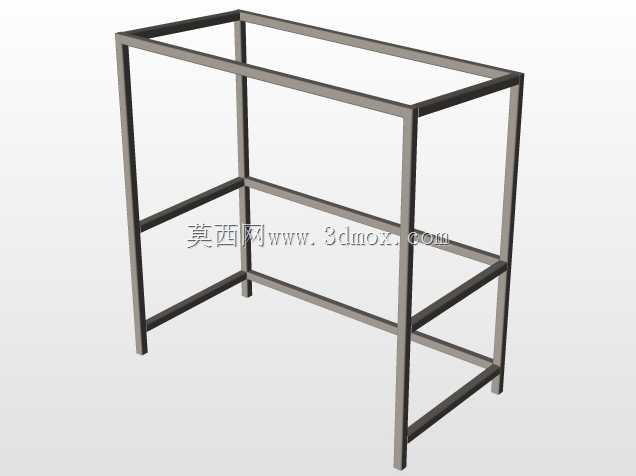

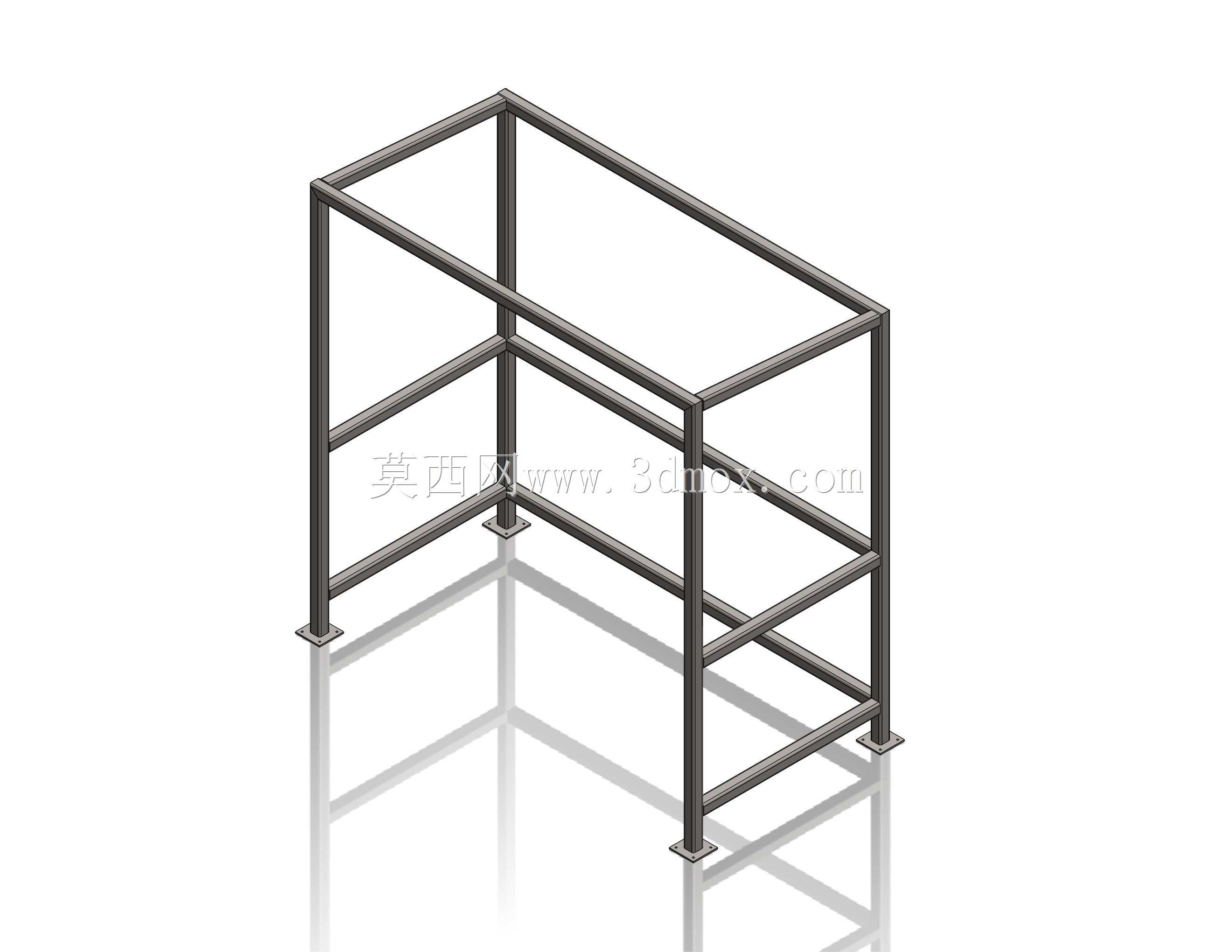

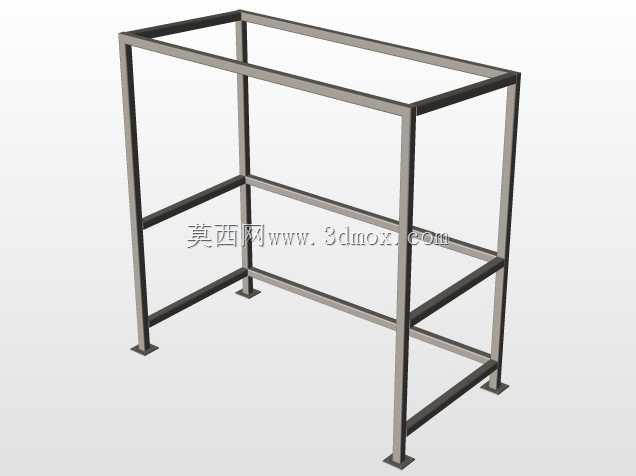

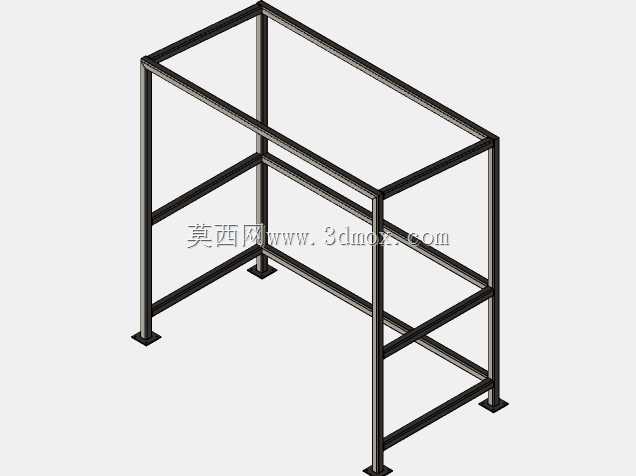

在车间产线配套、小型工业设备集成的现场场景里，这类方管拼焊的支架是大功率电气箱安装最常用的承载结构，很多时候现场布线、元件排布不会完全按照标准柜体的尺寸来做，尤其是本地配套的非标准设备，需要根据现场预留的安装空间、电气元件的实际发热体量、操作维护的伸手可达高度来定制架体，这个支架的设计逻辑就是完全围绕实用出发，没有多余的装饰结构，所有管材的选型都匹配承载需求。从结构上看，整体采用等截面方管做主体框架，四根竖直主方管作为主要的承重立柱，底部焊接带安装孔的方形地脚板，地脚板上预留的通孔可以直接打膨胀螺栓固定在水泥地面，也可以搭配减震垫安装在有振动的设备旁，避免架体随设备共振导致电气元件接线松动。水平方向的横撑分三层排布，最上层的方框是电气箱安装的基准面，尺寸刚好匹配对应大功率电气箱的底部安装孔位，安装时不需要额外打孔转接，直接将电气箱底部通过螺栓固定在顶层框架上即可；中间层的横撑一方面是增强架体的整体刚性，避免竖直立柱受侧向力发生形变，另一方面也可以预留作为线槽、接线端子排的辅助安装位，现场布线时可以把强电走线沿着中间横撑排布，和弱电线路分开减少干扰；最靠近底部的横撑则是进一步加固底脚的连接强度，防止叉车转运、设备移位时架体底脚受撞击变形。设计的时候特意没有做壁板封闭，一方面是考虑到大功率电气箱运行时的散热需求，敞开式的框架结构空气可以自由流通，不会因为封闭空间导致热量积聚，影响电气元件的使用寿命；另一方面现场接线、检修的时候不需要拆卸壁板，伸手就能触碰到接线端子、空开等元件，日常维护的效率更高。安装边界上，架体的整体宽度和深度都比配套的电气箱单边多出50mm的余量，既可以避免电气箱突出架体边缘受到磕碰，也预留了走线、安装固定卡扣的空间，竖直方向的高度设置在1100mm左右，刚好符合成年人站立操作的视线高度，不需要弯腰或者抬手就能操作电气箱上的开关、查看仪表显示数值。焊接工艺上所有的接口都采用满焊后打磨的处理，焊后做整体去应力处理，避免长期承重后焊接位置出现开裂，表面做喷塑防锈处理，适配车间多粉尘、偶尔有切削液飞溅的使用环境，不会短时间出现锈蚀掉漆的问题。这类支架在实际使用中不需要做复杂的调试，安装时先把四个地脚板的水平度通过垫片调整到位，再固定电气箱，接好线路就能投入使用，相比成品的标准电气柜，这种定制化的架体成本更低，适配性更强，完全贴合现场的实际使用需求，不会出现标准柜尺寸和现场空间不匹配、需要额外改造的问题，很多本地设备配套的场景里，这种结构的支架都是首选，结构简单可靠，加工周期短，出现损坏也能快速通过切割焊接方管完成维修替换，不需要整体更换架体。
