适配8英寸木柱的露台嵌入式混凝土连接支架

在民用露台、户外景观平台的施工环节中，木柱与混凝土基础的连接可靠性直接决定了整体结构的抗风载、抗沉降能力，这款嵌入式混凝土支架正是针对8英寸见方实木立柱的安装需求开发的专用连接构件。不同于常规外露式柱脚连接件容易出现的锈蚀、连接松动问题，该支架采用分体式承托结构，下半部分的U型框体完全嵌入现浇混凝土基础内部，通过混凝土的握裹力实现整体锚固，无需额外布置膨胀螺栓，避免了混凝土钻孔造成的基础强度损伤，也消除了外露固件长期受雨水侵蚀带来的锈蚀风险。

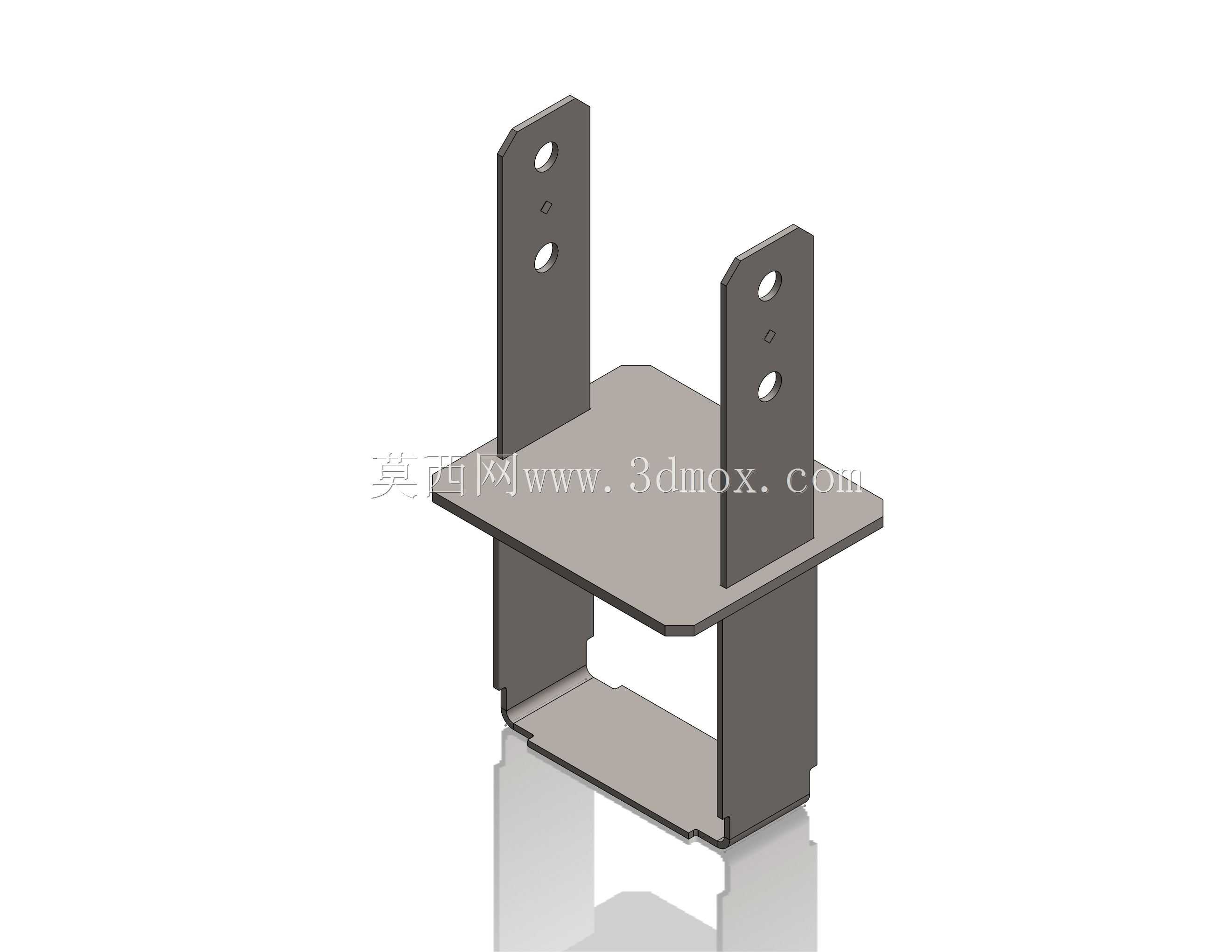

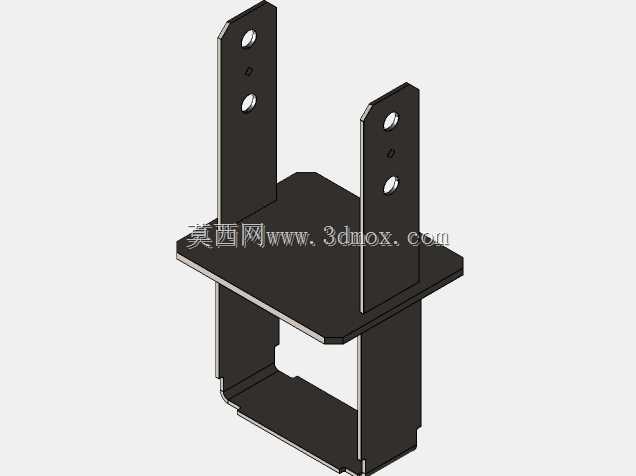

从结构设计逻辑来看，支架整体分为三个功能区段：底部U型锚固段、中部承托平板、上部双侧立板连接段。底部U型框的开口尺寸与8英寸木柱的截面尺寸匹配，安装时木柱底端可直接插入U型框内部，框体的侧边与木柱侧面贴合，限制木柱的水平方向位移；中部承托平板的尺寸略大于木柱截面，浇筑混凝土时平板面与混凝土基础顶面齐平，既可以作为混凝土浇筑时的标高定位基准，也能均匀传递木柱传递下来的竖向荷载，避免局部应力集中造成混凝土表层压溃；上部双侧立板对称布置在承托平板上方，每块立板上预制了三个安装孔，上下两个大直径孔用于穿装对拉螺栓，贯穿木柱后实现支架与木柱的刚性连接，中间的小孔可用于安装定位销，在木柱吊装就位时临时固定位置，方便后续螺栓穿装作业，降低现场施工的对位难度。

在安装边界的适配性上，该支架的U型锚固段深度经过荷载验算，完全满足常规民用露台2.4米至3.6米柱高的竖向承载力与抗倾覆要求，立板上的孔位间距按照木结构施工规范的螺栓边距、端距要求设置，避免螺栓孔过于靠近木柱边缘造成木材劈裂。承托平板的外伸宽度控制在合理范围，既保证足够的承压面积，也不会在混凝土基础表面露出过多影响后续露台地面铺装的平整度。现场施工时，可先将支架与木柱底端通过螺栓预锁紧，再整体吊装至基础浇筑位置，调整好立柱的垂直度与标高后，浇筑混凝土将U型段完全包裹，待混凝土达到养护强度后，即可形成稳固的柱脚连接节点，相比传统的现场焊接柱脚、后置膨胀螺栓连接的工艺，安装效率提升40%以上，连接节点的耐久性也更适配户外露天的使用环境。

从实际使用场景出发，这款支架不仅适用于新建露台的木柱安装，也可用于老旧露台的柱脚加固改造，针对原有混凝土基础上的木柱根部腐朽、连接松动问题，可将腐朽的木柱底端截除后，将支架的U型段嵌入重新浇筑的混凝土补强层，上部立板与完好的木柱段连接，快速完成柱脚节点的修复，无需整体更换木柱，大幅降低改造的材料与人工成本。结构设计上充分考虑了加工工艺的可行性，所有板件均采用常规厚度的结构钢板经激光下料、折弯成型，焊接位置仅集中在立板与承托平板、承托平板与U型框的连接位置，焊缝均为连续角焊缝，焊后打磨平整即可进行表面防腐处理，加工难度低，适合批量生产，尺寸公差控制在±1mm范围内，可保证现场安装时的互换性，无需针对单个构件进行现场锉修。

在荷载传递路径的设计上，木柱承受的竖向荷载通过木柱底端传递至中部承托平板，再均匀扩散到下部混凝土基础的整个接触面上，水平方向的风荷载、地震作用则通过上部立板的对拉螺栓传递到支架整体，再通过嵌入混凝土内部的U型框与混凝土的握裹力传递到基础，整个传力路径清晰无应力突变点，避免了常规连接件常见的应力集中导致的板件变形、焊缝开裂问题。立板上的孔位采用长圆孔与圆孔组合的形式，下部孔位为圆孔，作为安装定位基准，上部两个孔位为竖向长圆孔，可适配木柱加工时的长度误差，以及混凝土浇筑后的标高偏差，现场安装时可在一定范围内调整木柱的安装高度，降低构件加工与现场施工的精度要求，提升施工容错率。
