角柱固定用双鞍座露台连接支架

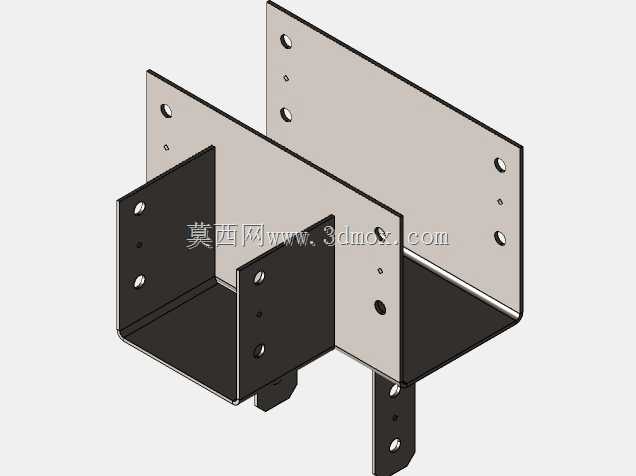

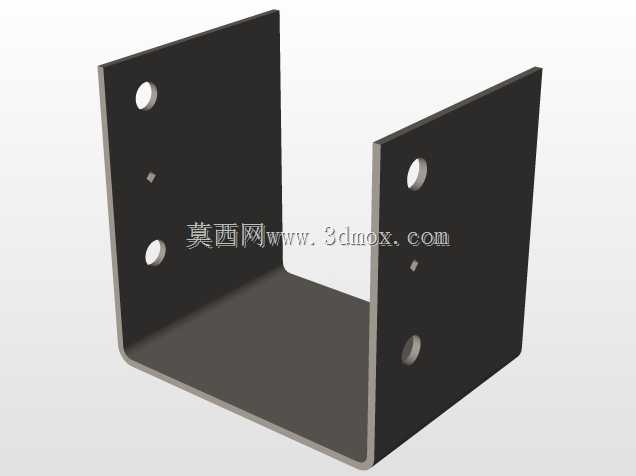

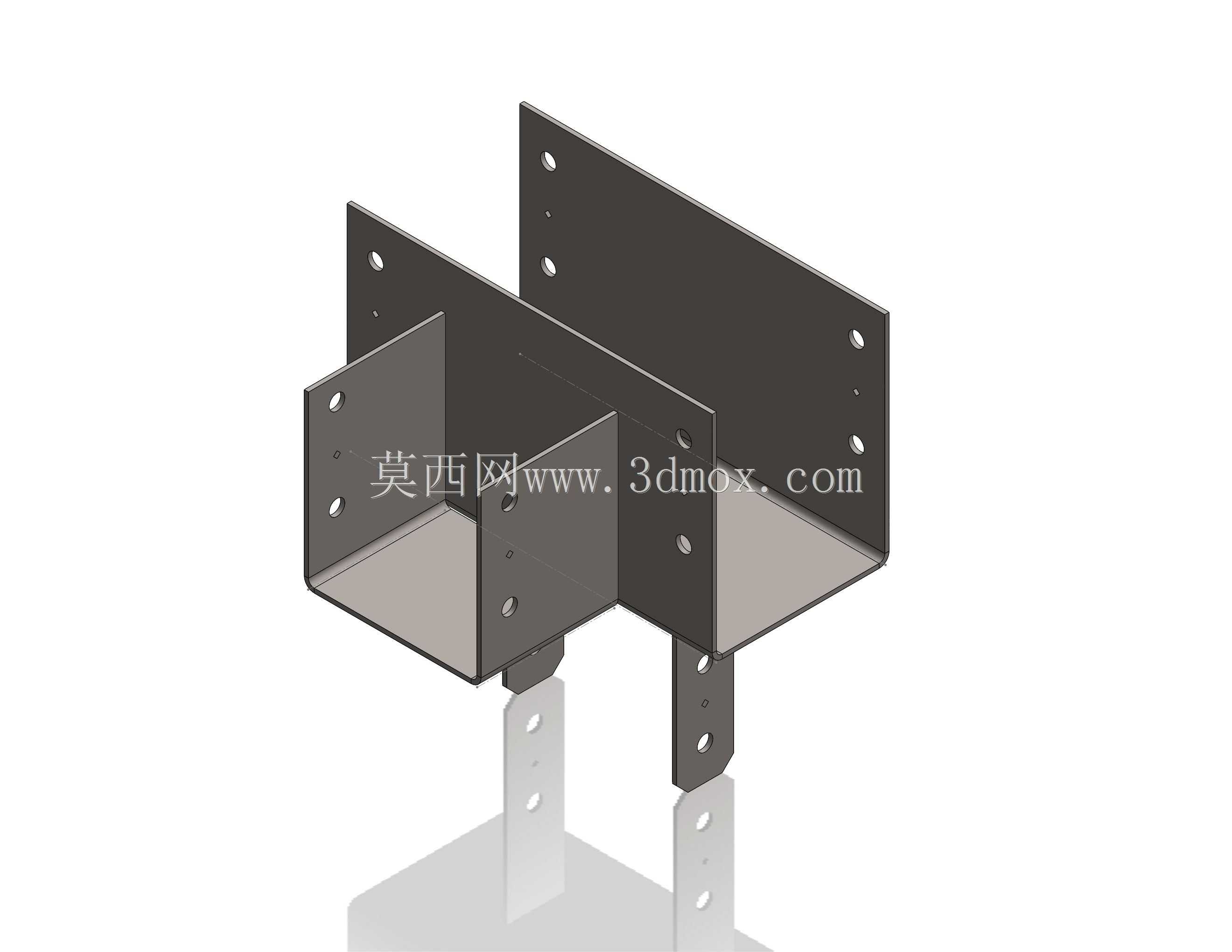

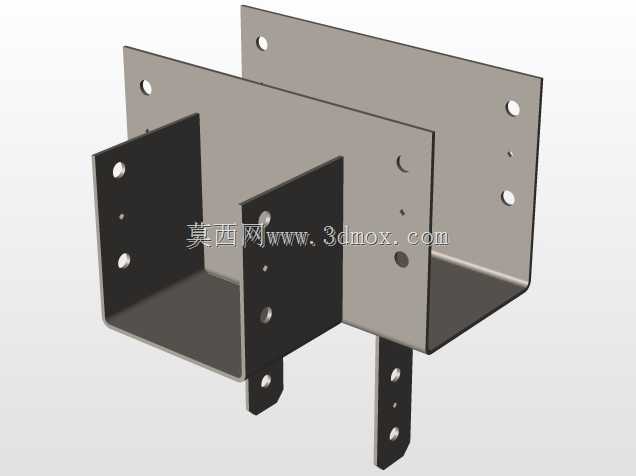

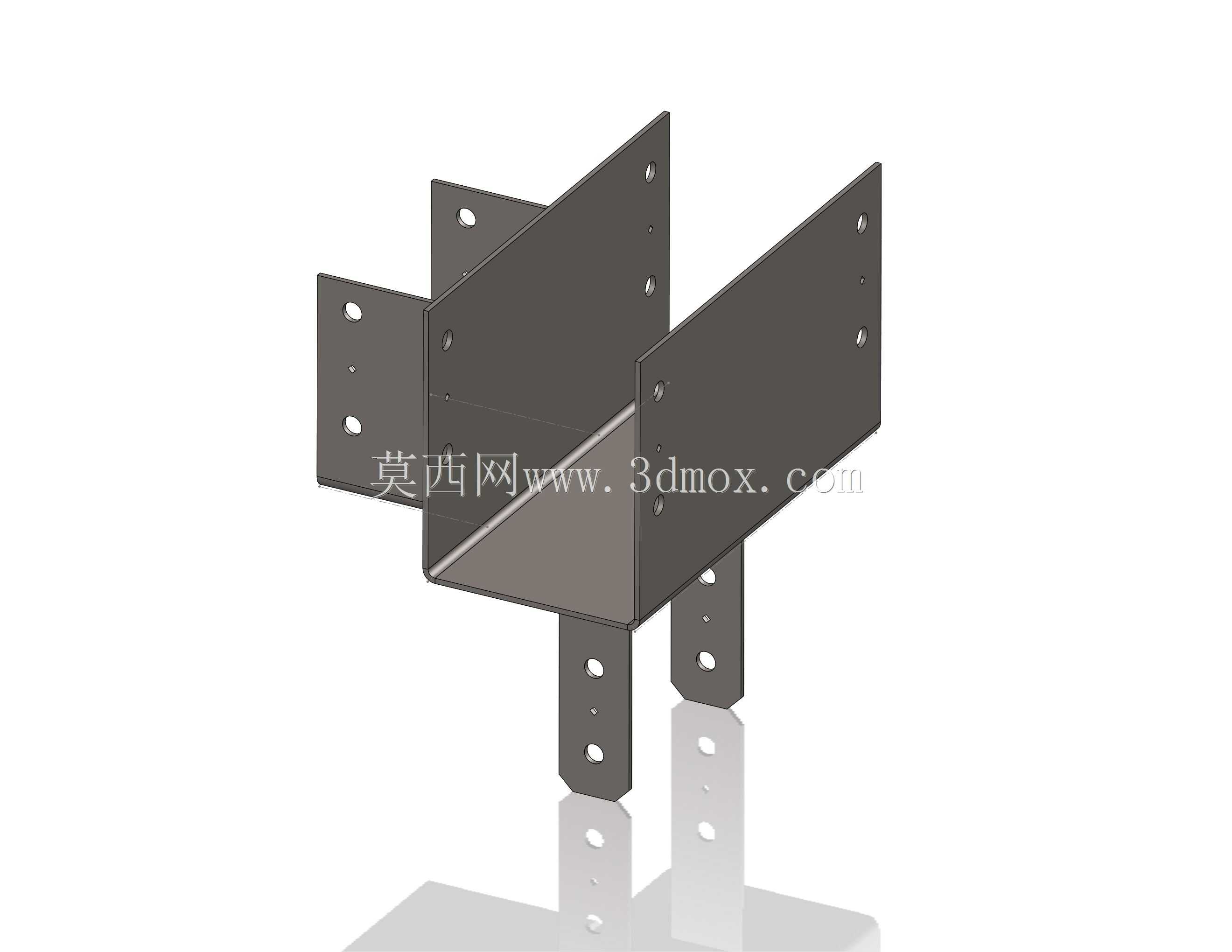

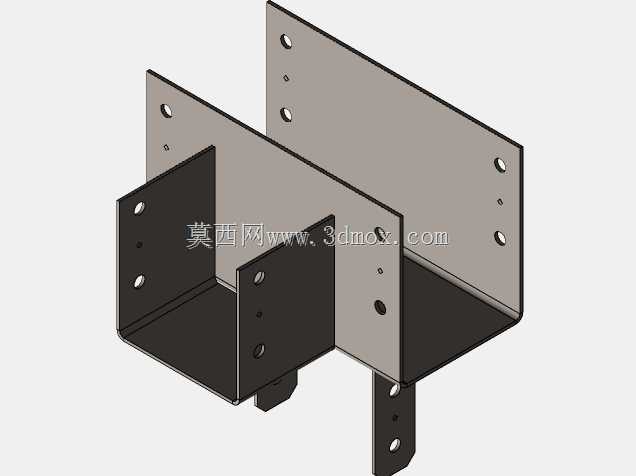

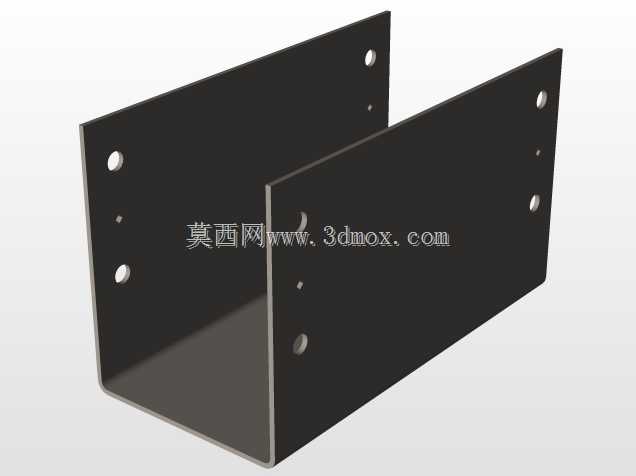

在民用露台搭建、户外钢结构连廊施工以及低层装配式建筑的边角节点处理场景中，角柱位置的横梁固定一直是容易被忽略却直接影响整体结构稳定性的关键环节，常规的角码连接件要么仅能实现单方向梁体固定，要么在双向横梁交汇的角柱位置需要多件拼接，不仅安装工序繁琐，拼接处的应力集中问题还会在长期户外风载、露台活荷载作用下埋下结构松动隐患。这款双鞍座形式的露台连接支架，正是针对角柱位置双向横梁同时固定的需求开发的专用连接件，整体采用弯折成型的金属板材加工而成，两个对称布置的鞍座式卡槽分别对应角柱相邻两个立面的横梁安装位，无需额外拼接辅助件即可一次性完成两个方向横梁与立柱的刚性连接。从结构设计逻辑来看，支架的立柱贴合面采用了加长的竖向折边，折边上预先加工了多组等间距的安装孔位，既可以适配不同规格的方管立柱、实木立柱的安装孔距要求，加长的贴合面也能增大支架与立柱的接触面积，将横梁传递的竖向荷载、水平风荷载均匀分散到立柱的更大接触区域，避免局部压应力过大造成立柱表层破损或者连接点变形。两个鞍座卡槽的内槽尺寸按照常用露台横梁的外轮廓尺寸做了适配设计，槽体深度刚好覆盖横梁端部的核心受力段，横梁插入卡槽后，槽体的三个立面可以同时约束横梁的水平位移与竖向翘曲，配合槽壁上预留的紧固件孔位，穿入螺栓或者自攻螺钉即可完成横梁与支架的锁固，相比传统角码的单面连接，这种围合式的卡槽连接能大幅提升节点的抗扭性能，即使遇到极端大风天气导致横梁产生往复扭转载荷，连接点也不会出现轻易松脱的问题。支架下部延伸出的带孔连接耳板，是专门为适配下层支撑构件或者立柱接长场景设计的，当露台存在挑空结构、需要在角柱位置额外设置斜向支撑或者下接延长柱段时，无需在支架主体上现场钻孔，直接利用耳板上的预制孔即可完成支撑件的连接，既避免了现场钻孔对支架镀锌层或者防腐涂层的破坏，也能保证支撑连接点的位置精度，减少现场安装的尺寸误差。在实际安装作业中，这款支架的安装边界也做了充分的适配考量，支架的所有折边都做了圆角钝化处理，避免安装过程中尖锐边角划伤施工人员，各个安装孔位都预留了足够的紧固件操作空间，使用常规的电动扳手或者手动螺丝刀即可完成全部锁固作业，不需要特殊的安装工装。针对户外使用的防腐需求，支架的板材厚度选型充分考虑了户外长期使用的腐蚀余量，即使在常规户外环境下使用，配合表面的防腐处理层，也能保证整个设计使用周期内的结构强度不出现明显衰减。从节点受力的角度分析，这种一体式双鞍座结构将两个方向横梁的受力都传递到同一个支架主体上，避免了多件连接件拼接带来的连接间隙，在露台承受人员活动荷载、积雪荷载或者侧向风载时，角部节点可以形成稳定的刚性三角传力路径，不会因为连接件之间的相对位移产生节点异响或者结构变形，尤其适合定制化露台的角部节点使用，能够有效提升露台整体的结构整体性，减少后期维护的频次。
