CCU-DCS装置配套斜撑式电气安装支架

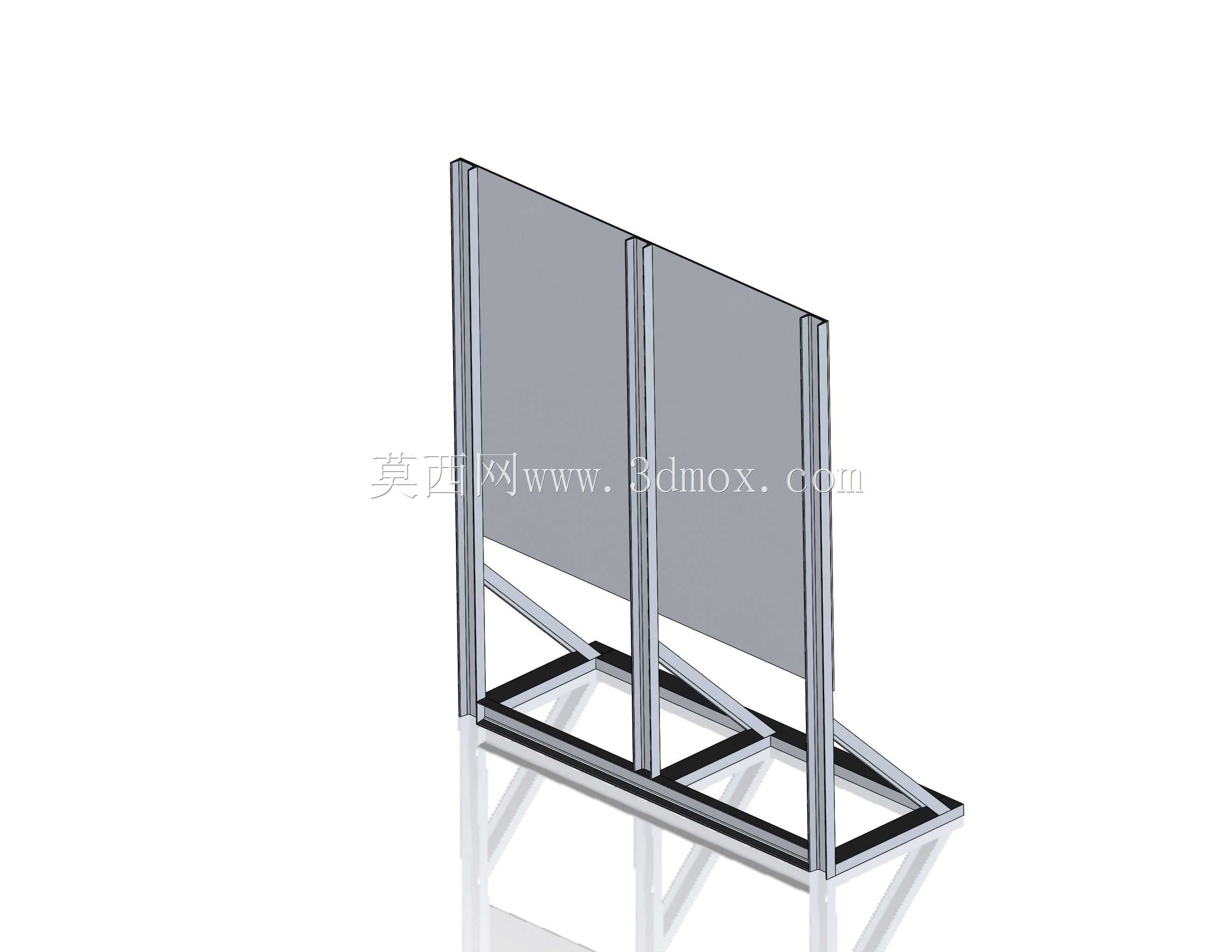

在工业电气控制系统的现场部署环节，CCU与DCS这类核心控制单元的安装承载结构，往往直接决定了整套系统的运行稳定性与后期运维便利性，这款斜撑式电气安装支架正是针对这类控制装置的现场安装需求设计的承载构件。不同于普通墙面挂装支架仅靠膨胀螺栓承受竖向载荷的结构形式，这款支架采用了落地式框架搭配斜向加强撑的组合结构，底部是矩形的落地承载框架，框架采用标准型材焊接成型，底部预留了与地面基础固定的安装孔位，可通过膨胀螺栓直接固定在水泥地面、钢制平台台面等多种安装基础上，不需要依托墙面作为承载主体，能适配控制室内部无实体墙面、设备需要独立布置的安装场景。

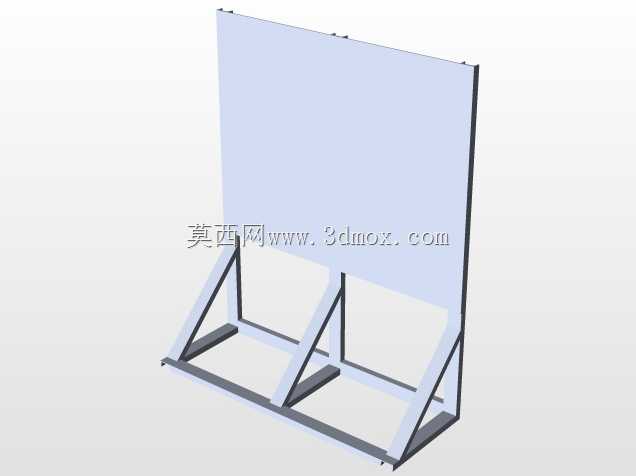

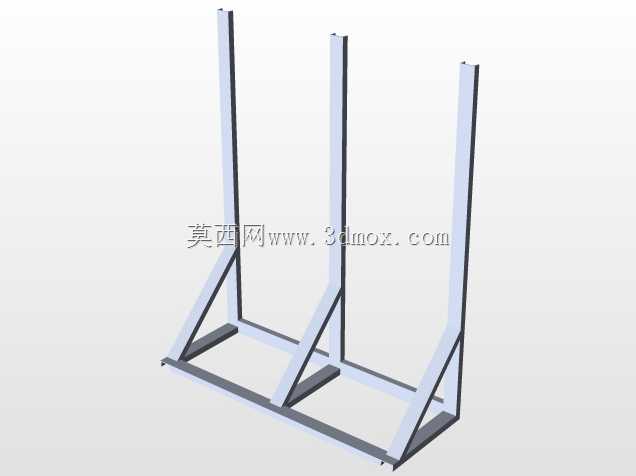

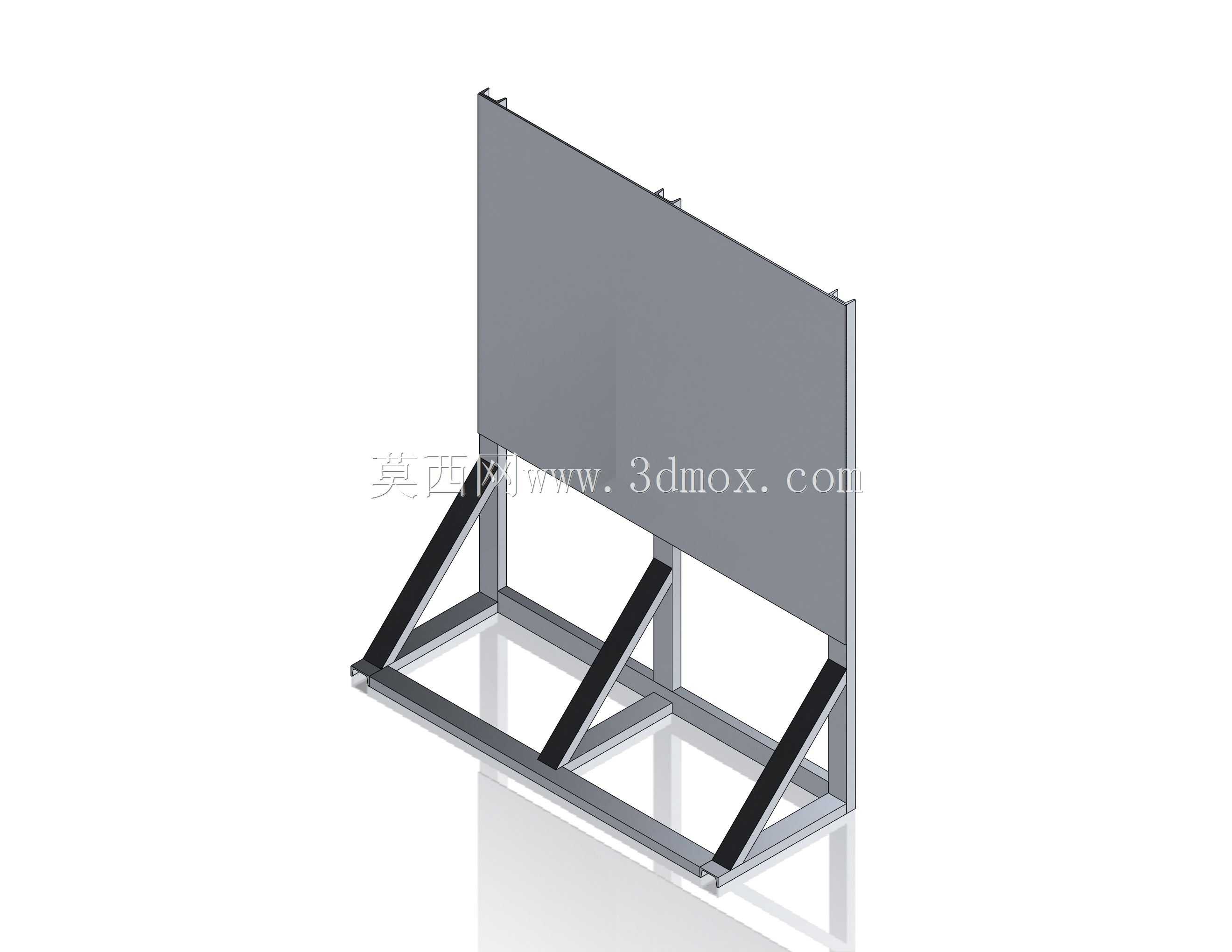

支架上部的竖向安装面板是核心承载部位，面板采用整板裁切成型，表面平整度控制在安装要求范围内，可直接用来固定CCU、DCS控制单元的安装背板，面板边缘预留了连续的安装孔位，孔位间距匹配主流控制单元的标准安装尺寸，不需要现场二次打孔即可完成设备固定，能大幅缩短现场安装的作业周期。连接底部落地框架与上部竖向面板的斜向支撑构件，是整个支架结构强度的核心保障，三根斜撑按照受力分布均匀布置在面板背部，每根斜撑的两端分别与竖向面板背部、底部框架的侧梁焊接固定，形成稳定的三角形受力结构，能有效抵消上部设备安装后产生的倾覆力矩，即使在面板上挂载满额重量的电气设备，也不会出现面板变形、支架前倾的问题。

从实际应用场景来看，这类支架主要用在工业生产车间的现场控制站点、中央控制室的分布式控制单元部署、成套电气柜外的独立控制模块安装等场景，尤其是在老旧生产线的自动化改造项目中，原有车间墙面往往已经布满管线、桥架，没有多余空间挂装控制设备，这种落地式支架不需要依托墙面，可直接布置在设备旁的空闲区域，大幅降低改造施工的难度。设计过程中重点考虑了现场安装的适配性，底部框架的高度预留了足够的底部走线空间，现场布设的供电线缆、通讯线缆可以从底部框架的空隙中直接穿入，顺着斜撑与面板之间的走线空间连接到上部设备的接线端口，不需要额外配置走线桥架，让现场布线更加规整。

安装边界方面，支架的整体占地尺寸控制在紧凑范围内，不会占用过多的车间通道空间，竖向面板的安装高度符合现场运维人员的操作视线高度，日常查看设备指示灯、操作面板按键时不需要弯腰或者踮脚，符合人机工程学的设计要求。结构选材上采用了常用的结构钢材，焊接部位做了满焊处理，整体做了表面防锈喷涂，能适应车间内多尘、存在一定湿度的工业环境，长期使用不会出现锈蚀变形的问题。不同于定制化的焊接支架，这款支架的所有安装孔位都做了标准化设计，可适配不同厂家生产的同规格CCU、DCS控制单元，不需要针对特定品牌设备单独调整结构，具备较强的通用适配性，在现场安装时，只需要先将底部框架与地面基础固定，再将设备固定到上部面板，完成接线即可投入使用，整个安装流程不需要复杂的现场加工，普通的电气安装人员即可完成作业。
