电气控制柜用CCU安装固定支架结构

项目分类:3D模型 发布时间:2021-10-16 ID:321487
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构
  • 电气控制柜用CCU安装固定支架结构

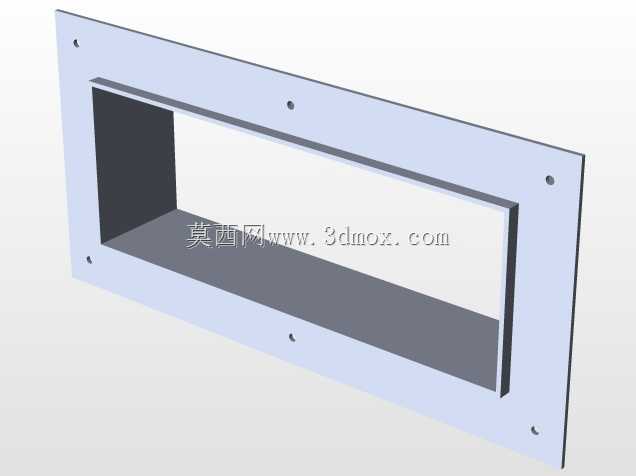

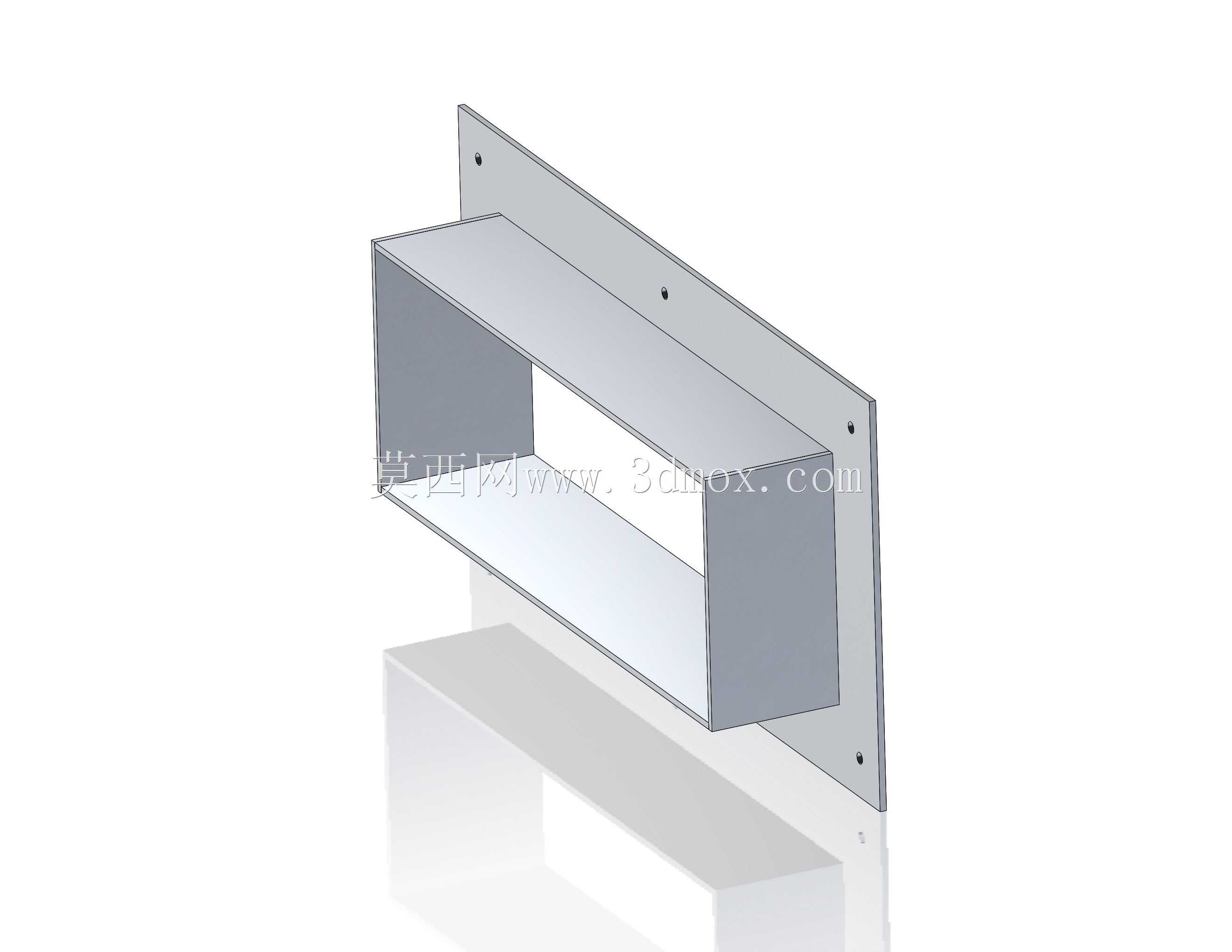

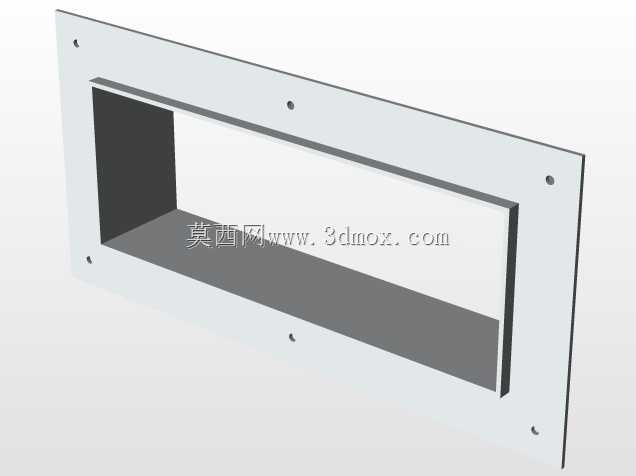

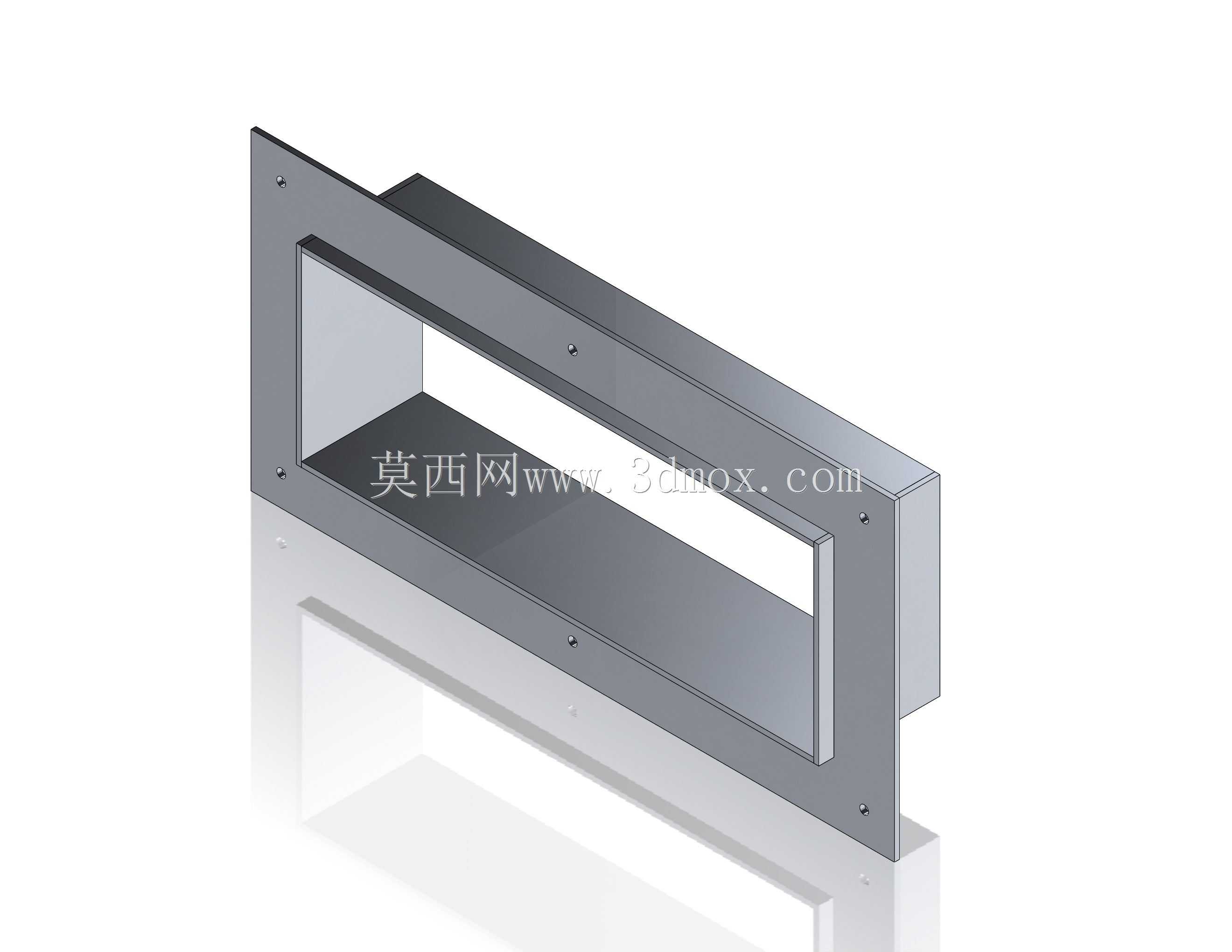

在工业电气控制柜、成套自动化配电柜体的内部装配场景中,这类CCU箱安装支架是承托中央控制单元盒体的核心结构件,日常运维中我们做柜体三维布局时,这类支架的安装位精度直接决定了CCU模块插拔、接线的操作顺畅度,也会影响柜内布线的整齐度与后期维护的可达性。从实际使用场景来看,这类支架多用于柜内中层安装梁区域,对应CCU盒体的前置插拔需求,支架的前置开口完全匹配CCU盒体的操作面尺寸,既可以给盒体提供四周的限位支撑,也能预留出前置面板的操作空间,方便运维人员插拔通讯接头、查看模块运行指示灯。从结构设计逻辑来看,整个支架采用一体化钣金折弯成型工艺,没有多余的拼接焊缝,主体的围边结构形成了盒体的容纳腔,四周的折弯翻边既提升了整体钣金件的结构刚性,避免长期承重出现形变,也为安装固定提供了基准面。支架法兰面上的安装孔位采用对称排布设计,孔位间距匹配柜内标准安装梁的孔距规格,安装时可以直接通过标准紧固件固定在柜体的横向安装梁上,不需要额外做打孔适配,能大幅缩短现场装配的工时。设计过程中我们需要重点考量安装边界的预留:支架的整体进深尺寸要匹配CCU盒体的插入深度,保证盒体插入后尾部不会与柜内后侧的布线槽干涉,同时支架内侧的净空尺寸要比CCU盒体的外形尺寸单边预留0.2-0.3mm的装配间隙,既避免间隙过大导致盒体安装后出现晃动,也防止间隙过小导致盒体插拔卡滞。支架上的固定小孔分为两类,一类是法兰面上的柜体安装孔,采用沉孔设计,保证紧固件安装后表面平整,不会突出刮伤后续布线的线缆外皮;另一类是围边上的盒体固定孔,对应CCU盒体侧面的固定螺柱,盒体插入到位后可以通过小规格螺丝从侧面锁紧,避免设备运行过程中受振动影响出现盒体移位、接插件松脱的问题。从实际装配的适配性来看,这类支架的前置开口边缘做了小尺寸的折弯导边,没有裸露的钣金锐边,一方面可以避免装配过程中划伤操作人员,另一方面也能在CCU盒体插入时起到导向作用,即使安装对位有微小偏差,也能顺着导边滑入到位。在做三维建模时,这类钣金件的折弯系数要匹配常用的冷轧钢板折弯参数,保证展开下料后的尺寸精度,避免折弯成型后出现孔位偏移、净空尺寸超差的问题;同时建模过程中要预留出表面处理的涂层厚度,避免喷涂处理后净空尺寸缩小,导致盒体无法顺利装入。在柜内布局时,这类支架的安装高度通常设置在距离柜底1.2-1.5米的区间,正好对应操作人员站立操作的舒适视线高度,不需要弯腰或者抬手就能完成CCU模块的操作与接线,支架后侧与柜内布线槽之间要预留至少30mm的走线空间,方便CCU模块的电源线、通讯线从后侧顺利引出接入柜内线槽,不会出现线缆挤压弯折的情况。另外支架的底部翻边做了微倾斜的排水导角设计,即使柜内出现凝露情况,凝结的水珠也能顺着导角流出,不会积存在支架内部腐蚀盒体或者导致电路短路。从结构强度验证的角度,这类支架采用1.5mm厚度的冷轧钢板加工时,单侧承重可以达到5kg以上,完全满足常规CCU控制盒体的承重需求,不需要额外增加加强筋结构,就能保证在设备全生命周期内不会出现承重形变。
