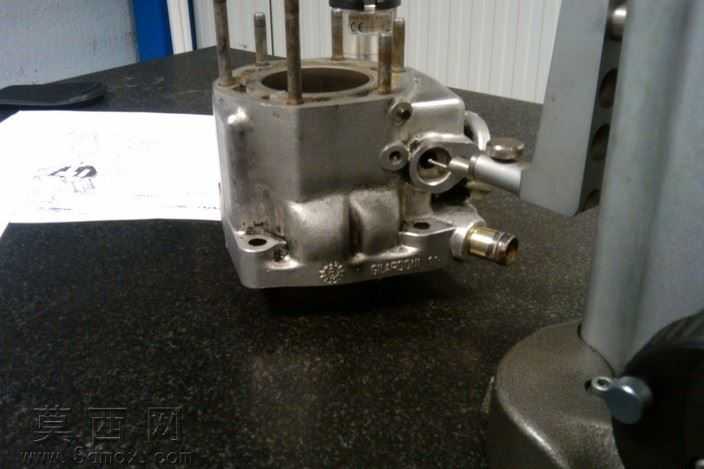

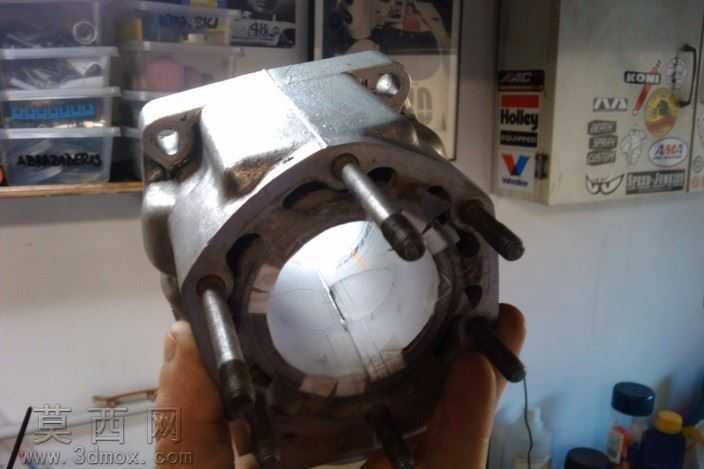

本田NSR125摩托车发动机气缸三维结构设计

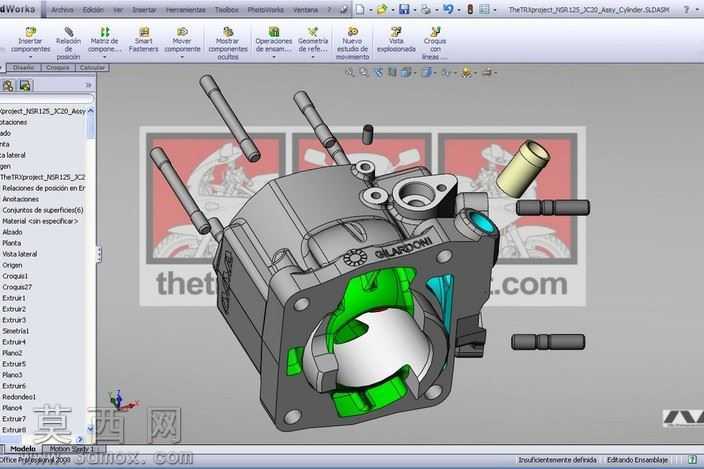

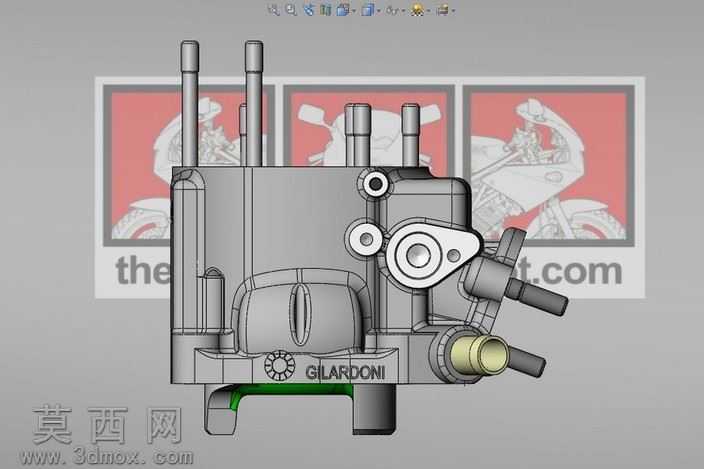

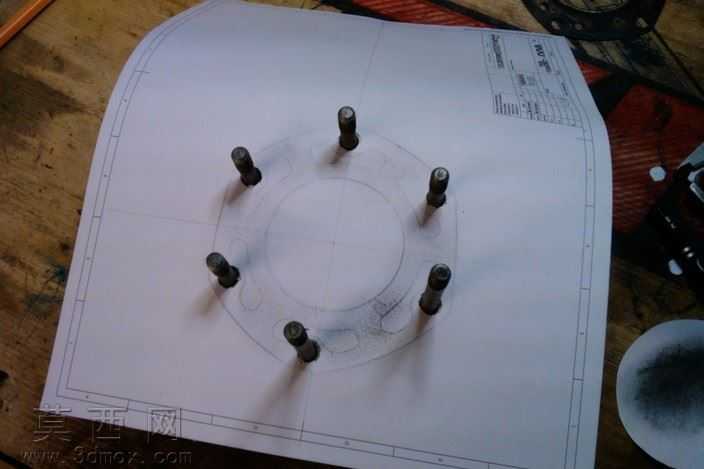

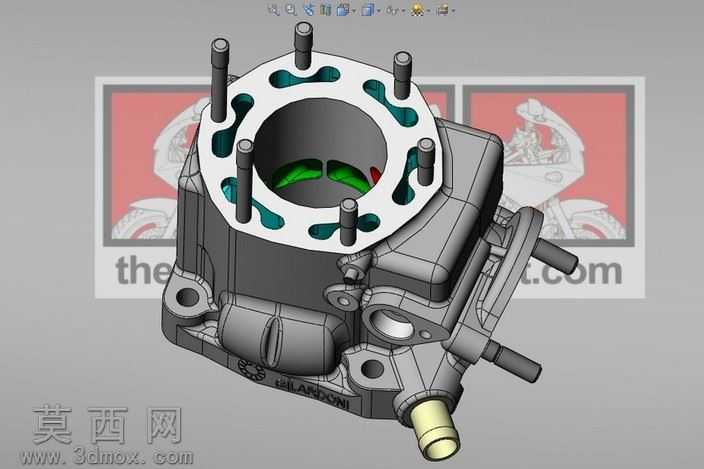

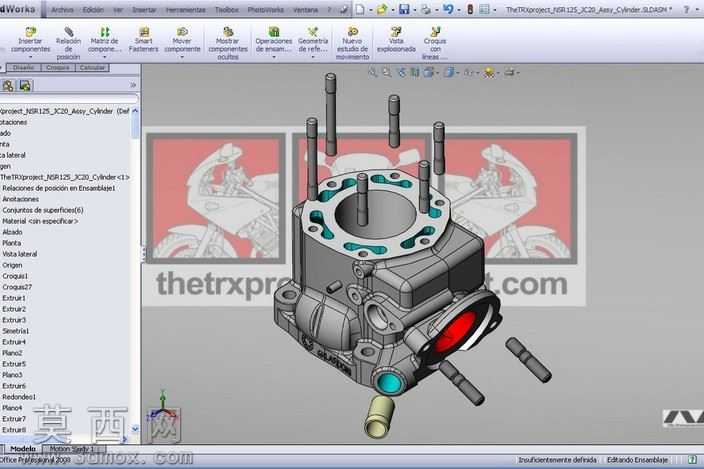

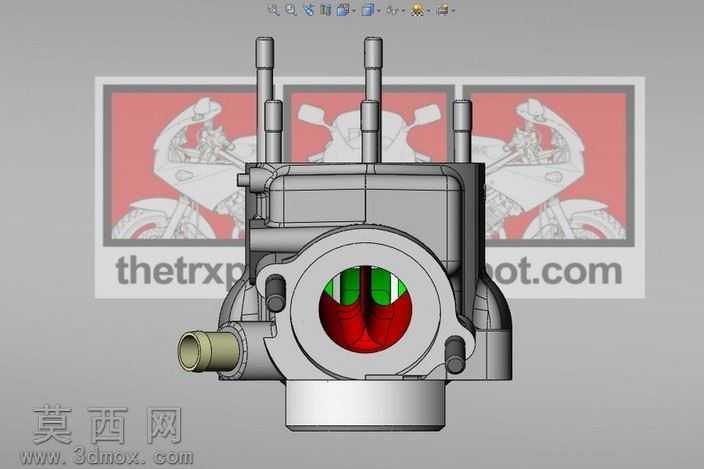

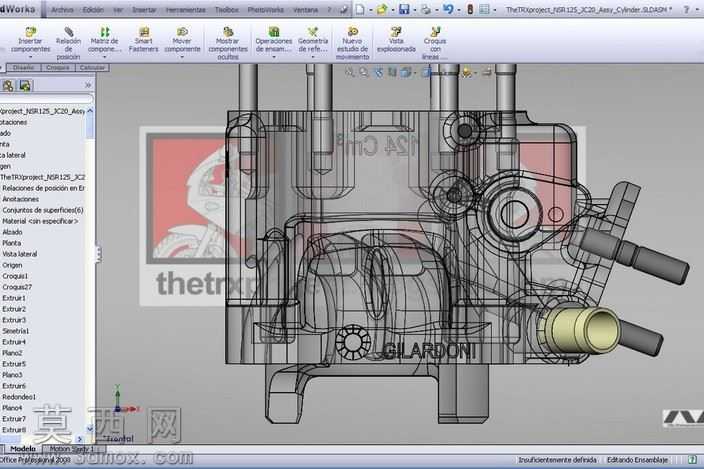

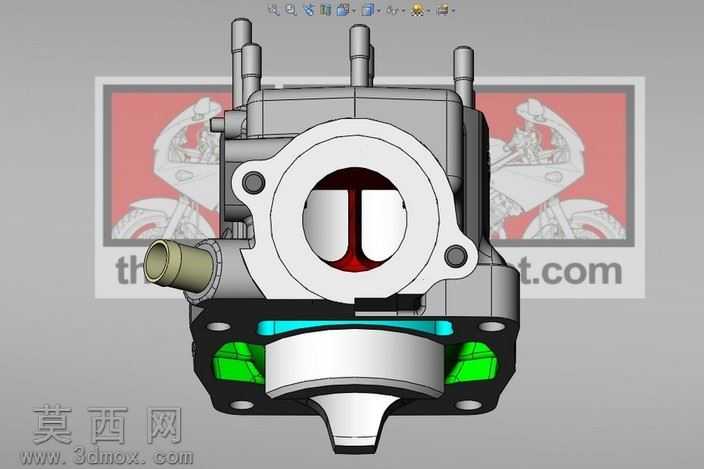

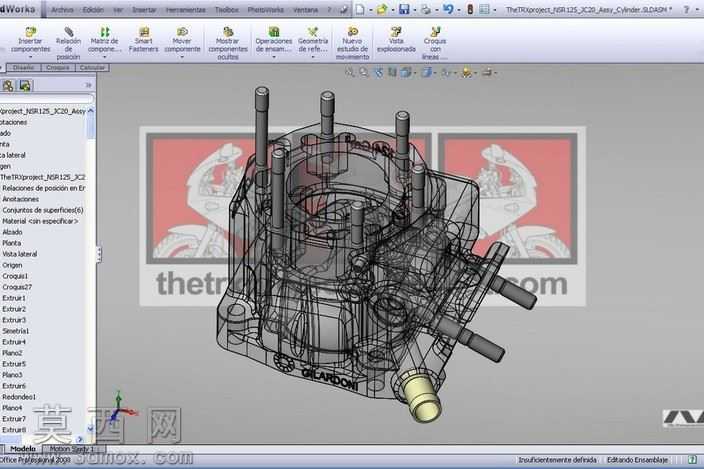

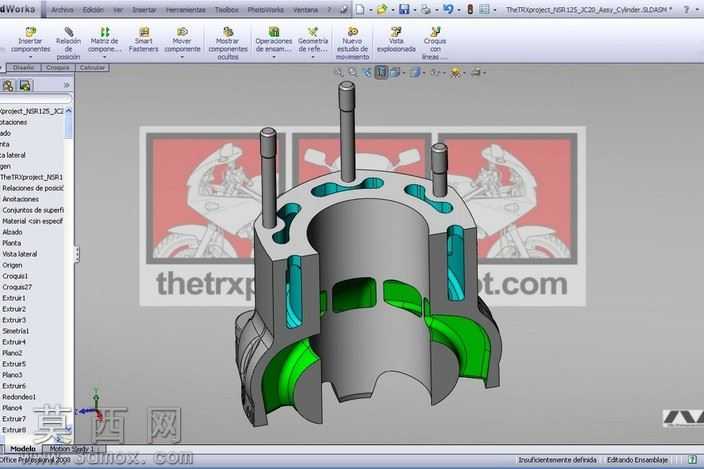

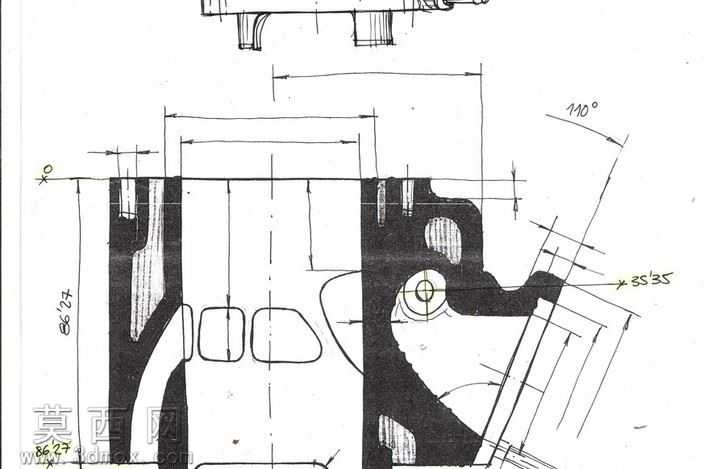

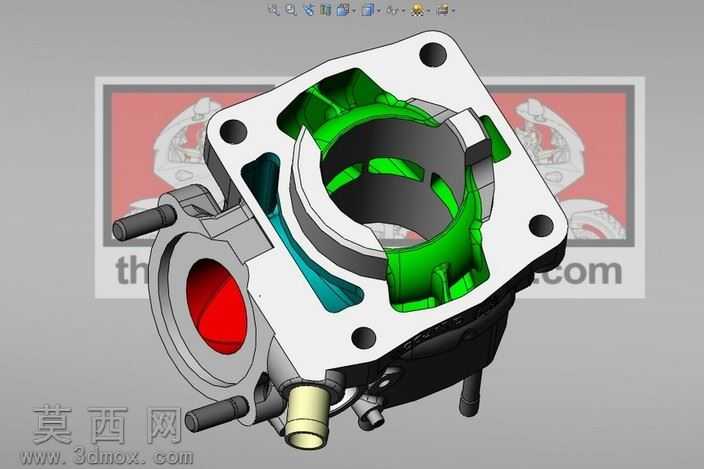

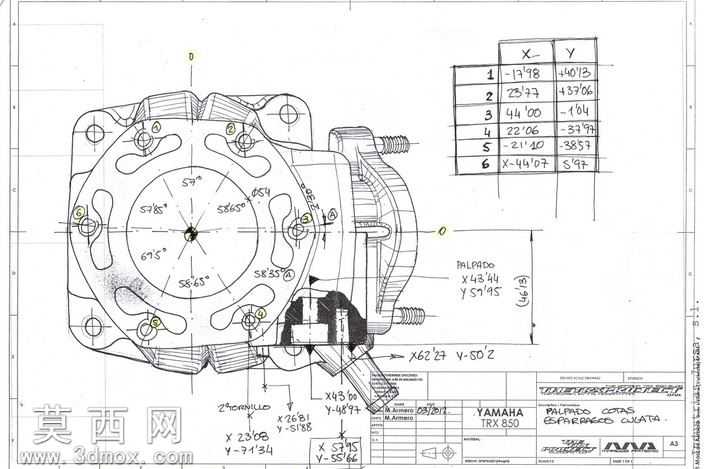

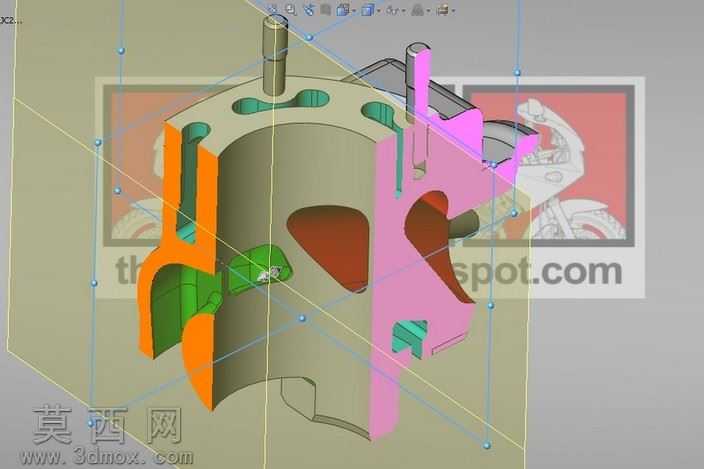

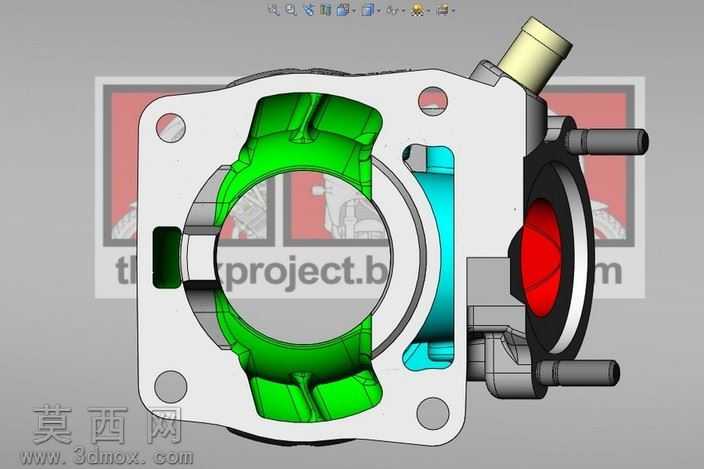

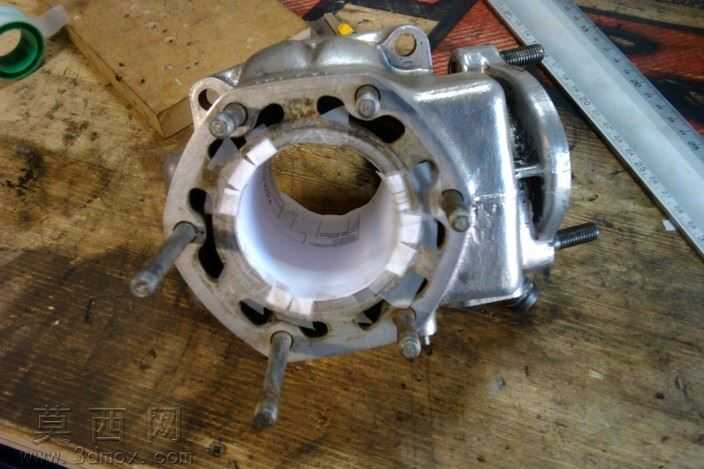

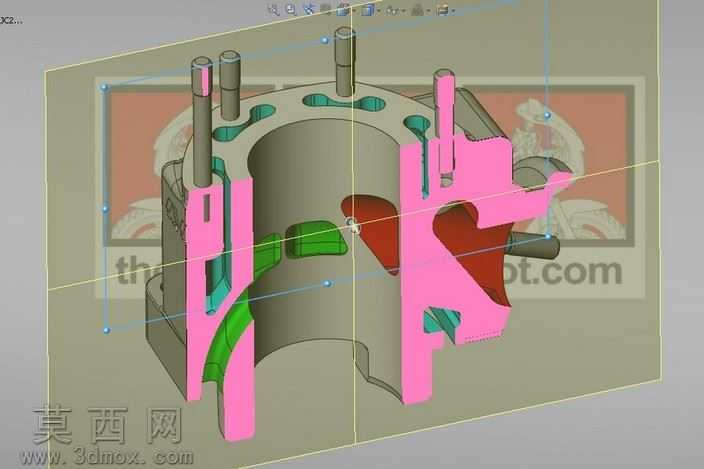

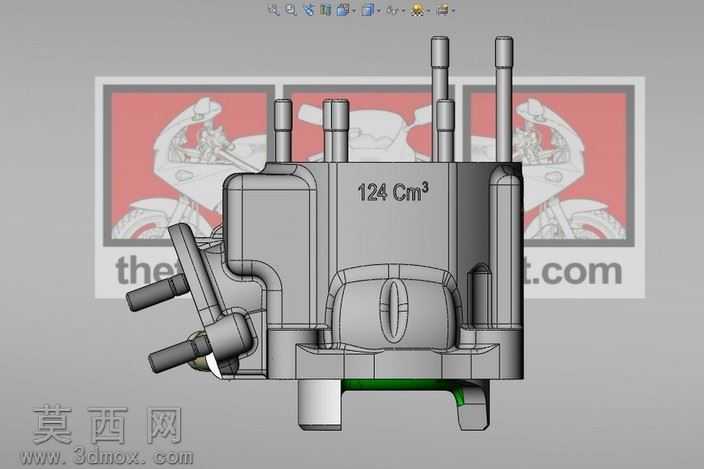

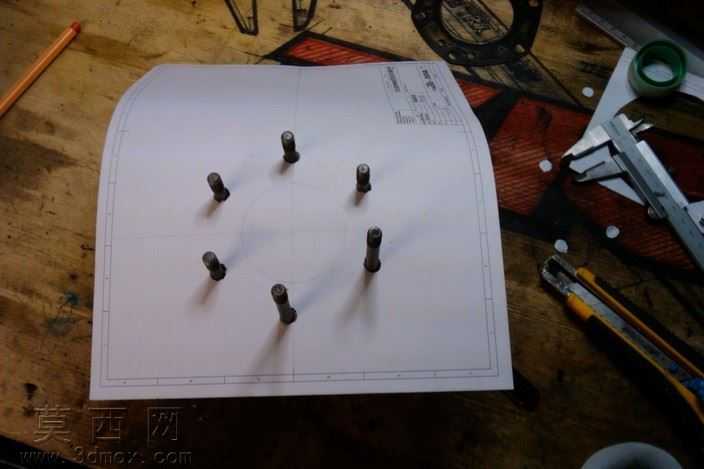

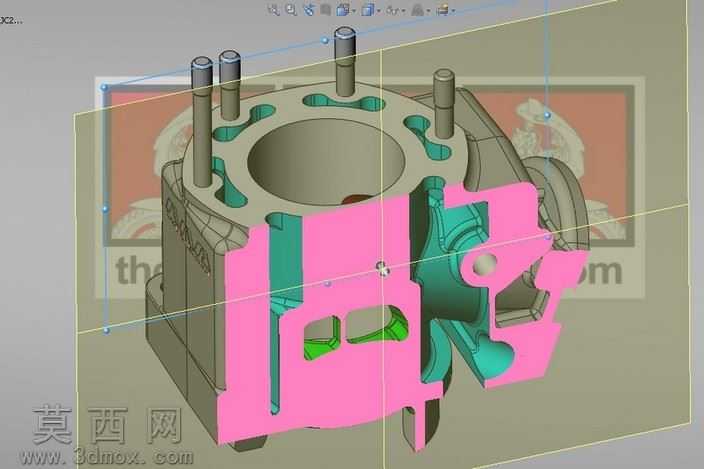

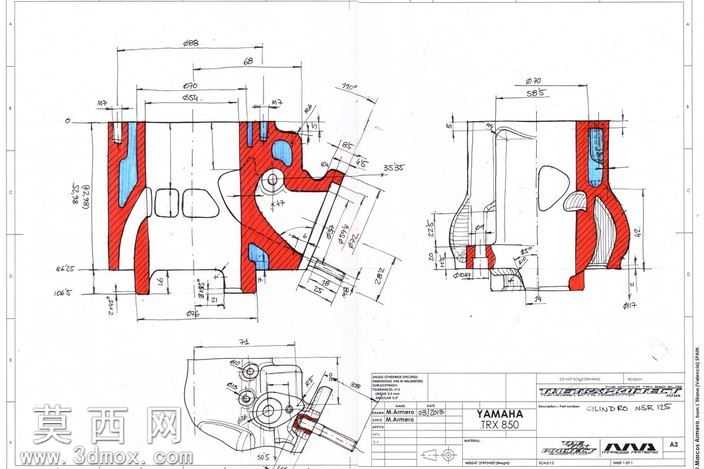

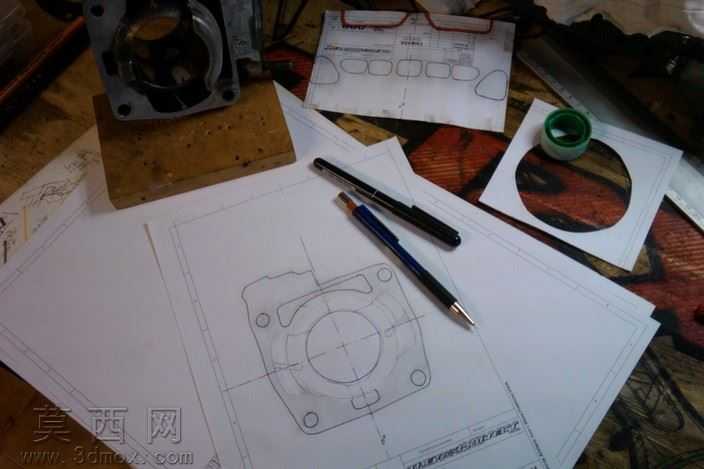

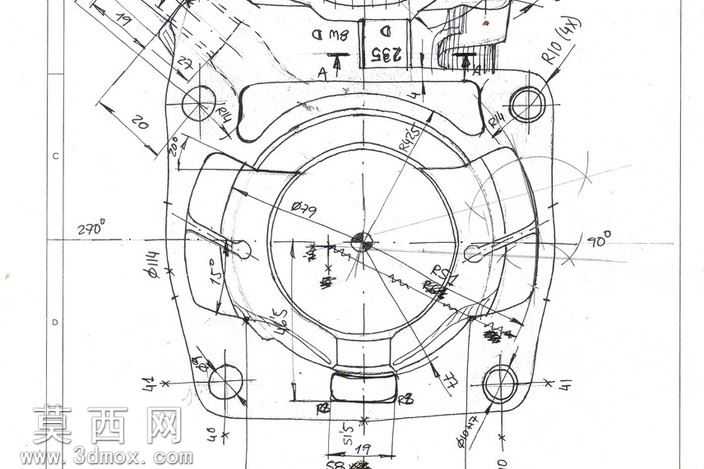

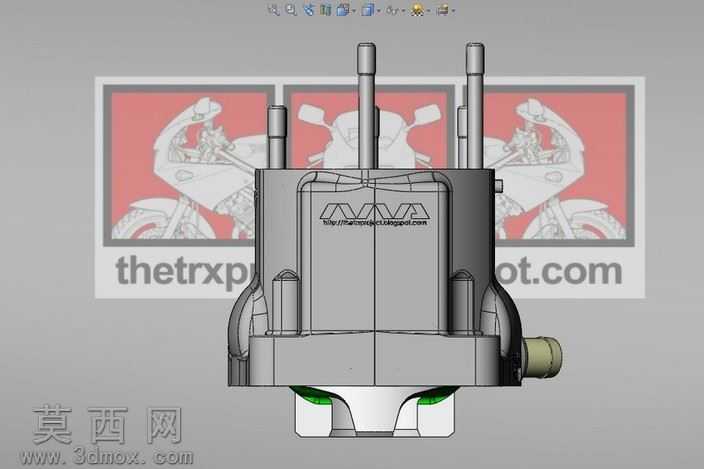

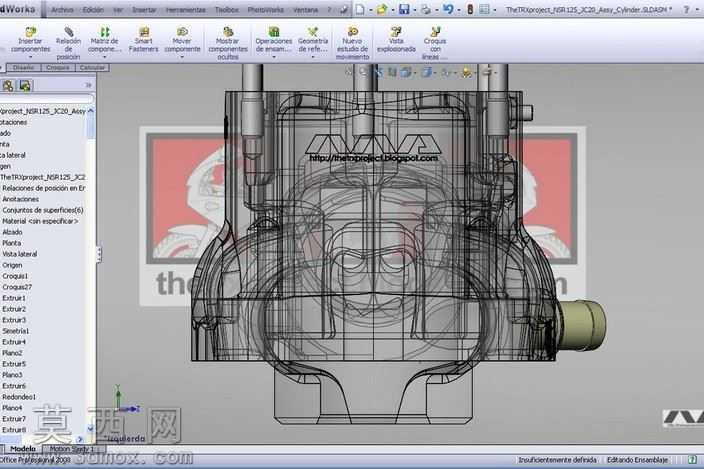

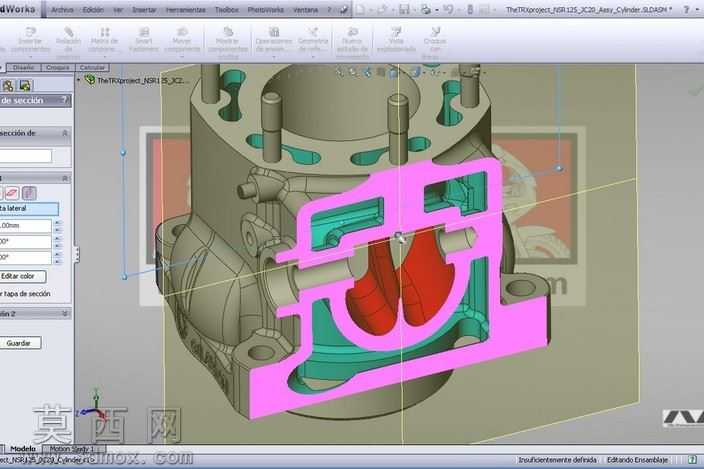

本作品为摩托车发动机核心部件气缸的三维建模设计，建模过程严格遵循本田NSR125车型JC20款动力单元的原厂结构参数，在三维建模软件中完成全参数化特征构建。建模初期先梳理二冲程发动机气缸的工作逻辑，明确气缸作为可燃气体压缩、燃烧做功核心腔体的功能定位，首先绘制气缸中心轴线基准，以此为基础搭建缸体内腔的工作曲面，精准还原二冲程发动机特有的扫气口、排气口的空间角度与截面轮廓，确保气口的位置、倾斜角度完全匹配原厂动力的配气时序要求，避免建模偏差导致的动力性能还原失真。缸体上部的缸头结合面采用平面特征配合阵列螺栓孔设计，六个安装螺柱的位置度、凸台高度完全参照原厂装配公差设置，结合面周边的冷却流道空腔做了独立的实体抽壳处理，清晰区分水冷通道的密封区域与缸体金属基体的边界，还原水冷气缸的散热结构逻辑。缸体侧面的安装凸台、管路接口、传感器安装位均逐一通过拉伸、切除特征完成细节构建，包括下部出水接头的管径、安装卡扣的卡槽结构，侧边排气口连接法兰的螺栓孔分布都做了精准还原，同时对缸体外部的加强筋结构做了厚度均匀化处理，既还原原厂铸件的结构强度设计，也保证三维模型的曲面连续性。材质渲染阶段，缸体主体采用铸铝哑光金属材质，调整材质的粗糙度与金属度参数还原铝合金压铸件的细腻磨砂质感，缸体内壁工作区域添加镀铬层的高反光金属材质，区分工作腔体与外部壳体的材质差异，安装螺柱采用碳钢发黑材质，下部出水接头采用黄铜材质，通过材质分层清晰展现不同部件的材质属性与功能分区。模型整体采用自顶向下的建模思路，所有特征均保留完整的参数化建模历史，可根据改装需求调整缸径、气口角度等核心参数，结构上完整还原气缸与曲轴箱、缸头、排气系统、冷却系统的所有安装接口，可直接用于发动机总成的虚拟装配、运动仿真以及3D打印验证，也可作为摩托车动力系统教学、改装设计的三维参考模型，帮助设计者直观理解二冲程水冷气缸的内部结构与工作原理。
